نسيج جيوتكسيل مثقوب بالإبرة
1. قوة عالية ومتانة:قوة الشد العالية، مقاومة التمزق، قوة الانفجار، مقاومة التآكل، مقاومة الأحماض والقلويات، مقاومة الكائنات الحية الدقيقة والإصابة بالحشرات، عمر خدمة طويل.
2. النفاذية والترشيح:في حين يسمح بمرور الماء بسلاسة، فإنه يمكن أن يمنع بشكل فعال الخسارة المفرطة لجزيئات التربة، ويمنع الانسداد، ويحافظ على الاستقرار الهيكلي.
3. وظيفة العزل:يمكنه فصل طبقات التربة ذات الخصائص المختلفة بشكل فعال، ومنع اختلاطها مع بعضها البعض، والحفاظ على وظائف التصميم الخاصة بها.
4. وظيفة الصرف وتوجيه المياه:ويمكنه تكوين قناة تصريف جيدة في مستواه لإخراج السوائل والغازات الزائدة من التربة.
5. تأثير التعزيز:يقوم بتشتيت الأحمال، ويحسن قوة القص للتربة، ويعزز قدرة تحمل الأساسات اللينة، ويحد من الإزاحة الجانبية للتربة.
مقدمة المنتج:

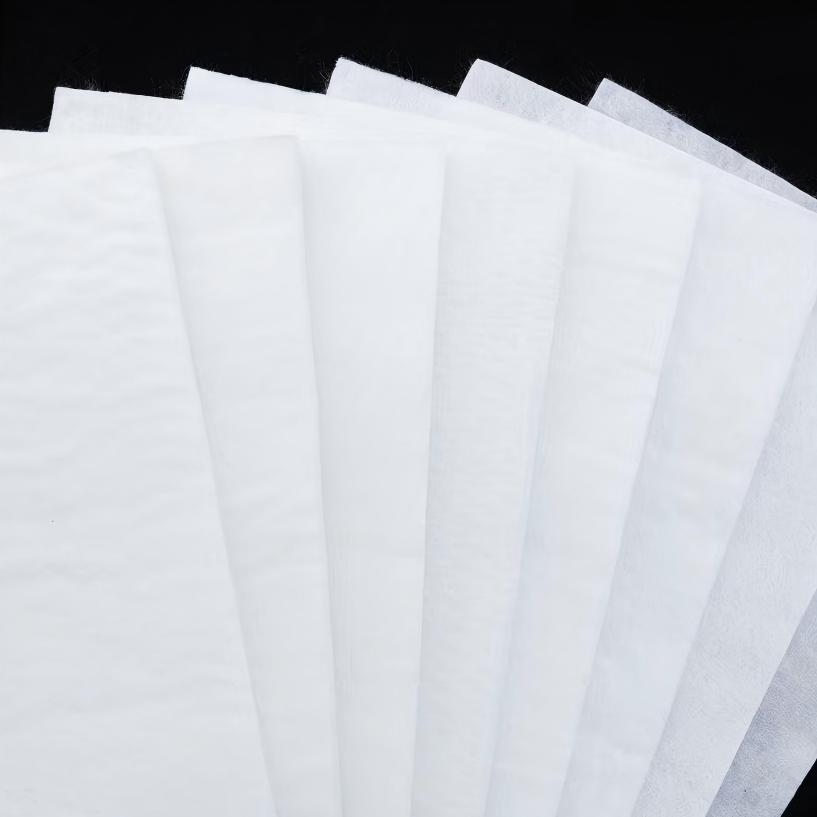

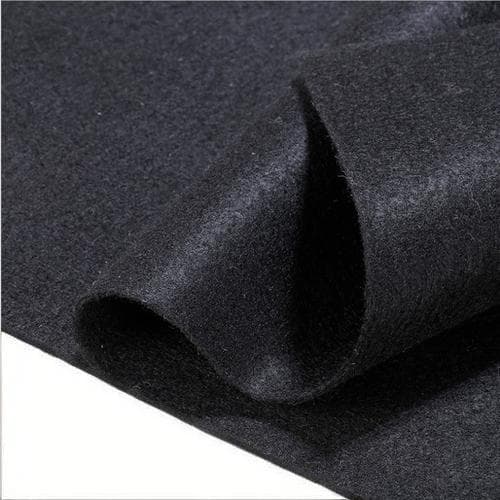

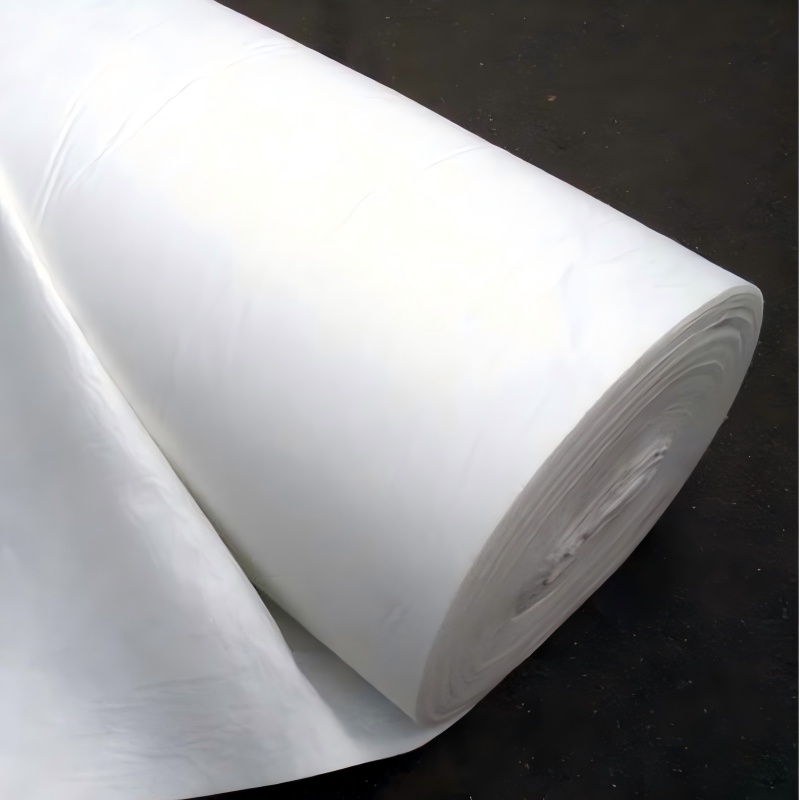

نسيج الجيوتكستايل المثقب بالإبر هو مادة جيوسينثتيكية نفاذة، مصنوعة من ألياف صناعية (مثل البوليستر، والبولي بروبيلين، والنايلون، وغيرها) أو ألياف طبيعية، من خلال عمليات مثل الثقب بالإبر، والنسج، والنسج، والصهر الساخن. يُعدّ هذا النسيج من أكثر أنواع المواد الجيوسينثتيكية استخدامًا، ويُستخدم بشكل رئيسي في الهندسة الجيوتقنية، وهندسة الحفاظ على المياه، وهندسة النقل، وغيرها من المجالات، حيث يلعب دورًا في الترشيح، والصرف، والعزل، والتعزيز، وغيرها من الوظائف.
تصنيف
وفقًا لعملية التصنيع، يمكن تقسيم الجيوتكستايل إلى ثلاث فئات، ولكل منها خصائص مختلفة وسيناريوهات تطبيق مختلفة:
1. الجيوتكستايل غير المنسوج(مثقب بالإبرة/مصهور بالحرارة): يُصنع بترتيب الألياف عشوائيًا وربطها بالثقب بالإبرة أو المصهور بالحرارة. يتميز بنفاذية هواء جيدة وترشيح قوي، ومناسب للصرف والترشيح، مثل طبقة الترشيح في الهندسة الهيدروليكية.
2. نسج الجيوتكستايل(منسوج/منسوج): مصنوع من خلال نسج خيوط السدى واللحمة، ذو قوة عالية وبنية مستقرة، ومناسب للتعزيز والعزل، مثل تعزيز أسِرّة الطرق السريعة.
3. الجيوتكستايل المركب:من خلال الجمع بين عمليات النسيج غير المنسوج (مثل "غير منسوج + منسوج")، فإنه يتمتع بالنفاذية والقوة العالية، وهو مناسب لسيناريوهات الهندسة المعقدة (مثل الجمع بين منع التسرب والصرف في مكبات النفايات).
ميزة
بالإضافة إلى المزايا المذكورة أعلاه، تتمتع المنسوجات الجيوتقنية أيضًا بالخصائص الأساسية التالية:
1. تعدد الوظائف
يمكن تصميمها وفقًا لعمليات ومواد مختلفة (مثل التثقيب بالإبر، والنسج، والحياكة، وغيرها) لتحقيق وظائف متنوعة، مثل الترشيح، والصرف، والعزل، والتعزيز، والحماية، بما يلبي احتياجات مختلف السيناريوهات الهندسية. على سبيل المثال:
تتمتع الجيوتكسيل غير المنسوجة المثقوبة بالإبر بنفاذية جيدة للمياه ومناسبة للترشيح والصرف؛
تتميز الجيوتكستايل المنسوجة بقوة عالية وهي مناسبة للتعزيز والعزل.
2. قدرة قوية على التكيف
يمكن استخدامه في بيئات متنوعة، مثل درجات الحرارة العالية والمنخفضة (من -40 إلى 80 درجة مئوية)، والرطوبة، والقلويات، وغيرها، ويتطلب طبقة أساسية مسطحة. ويمكن تثبيته على الأسطح غير المنتظمة.
3. سلامة عامة جيدة
يمكن تجميعها من خلال الخياطة، واللحام بالصهر الساخن، وغيرها من الطرق لتشكيل طبقة مستمرة وكاملة مضادة للتسرب أو التعزيز، وتجنب تأثير الضرر المحلي على جودة المشروع الإجمالية.
معلمات المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية/(كيلو نيوتن/متر) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن / متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
أقصى استطالة عند أقصى حمل في الاتجاهين الطولي والعرضي/% |
30~80 |
|||||||||
3 |
قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولي والعرضي/كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /٪ ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل التباين في السُمك (CV)/% ≤ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيقات المنتج:
1. هندسة الحفاظ على المياه:
الجسر وضفة النهر: طبقة الترشيح، وطبقة الصرف (لمنع تآكل التربة)، وطبقة الوسادة تحت حماية المنحدر.
القنوات والخزانات: طبقة حماية لنظام منع التسرب في أسفل الخزان والقناة.
البناء البحري: معالجة الأساسات الناعمة، ومنع تآكل السواحل.
2. هندسة النقل:
الطرق السريعة والسكك الحديدية: طبقة عزل بين قاع الطريق والحصى لمنع ارتفاع التربة اللينة؛ تعمل في نفس الوقت على التعزيز والصرف، مما يطيل عمر الطريق.
مدرج المطار: أساس مستقر، حمولة موزعة.
موقف السيارات: منع الأرض من الهبوط والتشقق بسبب عدم كفاية قدرتها على التحمل.
3. الهندسة البيئية:

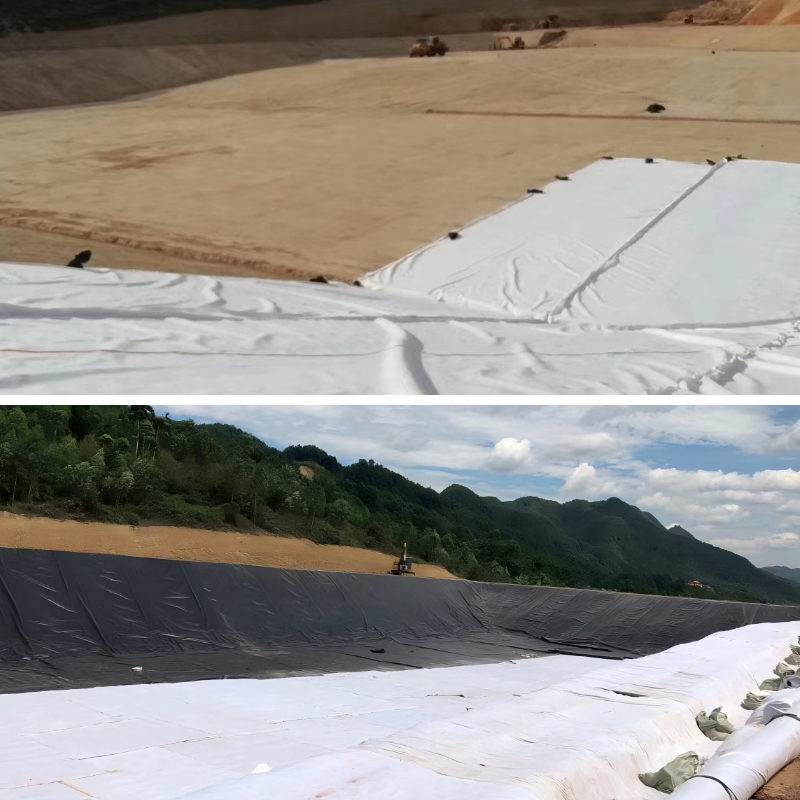

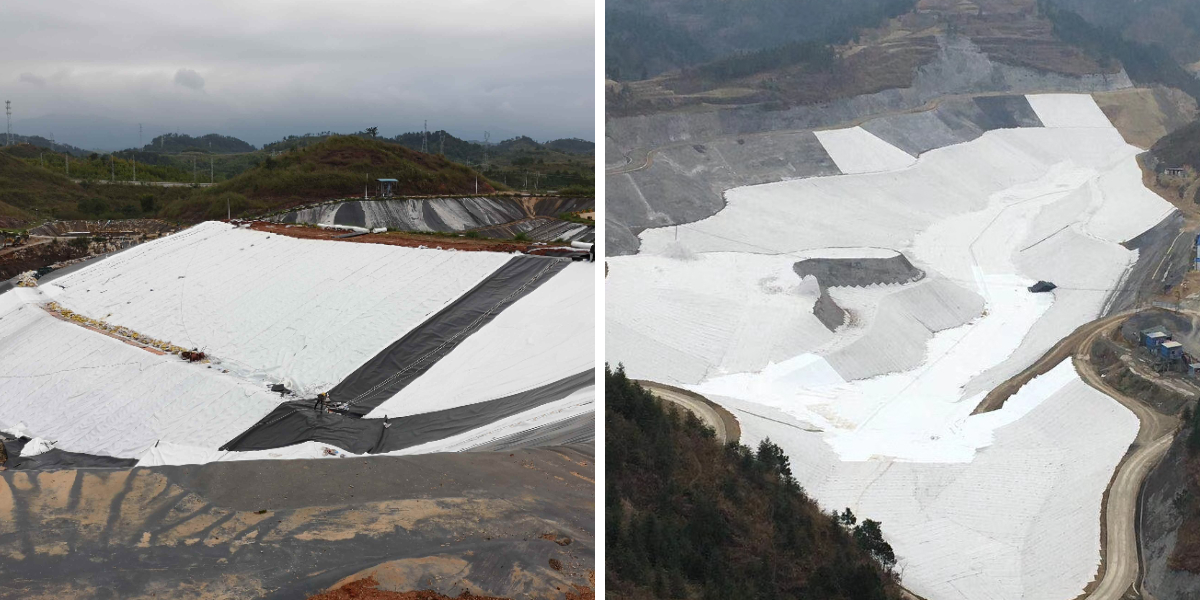

مكب النفايات: إحدى المواد الأساسية. يُستخدم لطبقة الحماية (التي تمنع ثقب غشاء البولي إيثيلين عالي الكثافة المانع للتسرب)، وطبقة تجميع وتصريف الراشح، وطبقة الترشيح.
محطات معالجة مياه الصرف الصحي والأراضي الرطبة الاصطناعية: تستخدم كوسائط ترشيح وطبقات أساس.
4. مشروع البناء:
معالجة الأساس: تعزيز أساس التربة الناعمة.
عزل الطابق السفلي: يستخدم للجانب الخارجي من غشاء العزل المائي، والذي لا يحمي الطبقة المقاومة للماء فحسب، بل يلعب أيضًا دور الصرف.
حديقة السطح: تعمل كطبقة عزل وتصفية.
5. مجالات أخرى:
الزراعة: تستخدم للصرف ومكافحة الحشائش.
تشجير المناظر الطبيعية: يستخدم لتصريف المياه من العشب وعزله.
الهندسة العسكرية: إنشاء الطرق المؤقتة بسرعة وتعزيز التحصينات.
أصبح الجيوتكستايل، باعتباره نوعًا جديدًا من مواد الهندسة الجيوتقنية، جزءًا لا غنى عنه في تشييد البنية التحتية الحديثة لما يتميز به من تعدد وظائف وفعالية واقتصاد وحماية للبيئة. فهو بمثابة "نسيج ذكي" مخفي تحت الطرق والسدود ومكبات النفايات، ويلعب دورًا رئيسيًا في التعزيز والعزل والصرف والترشيح والحماية، مما يُحسّن بشكل كبير جودة المشروع وسلامته ومتانته.
