جدار احتياطي من القماش الجيوتكي
1. التعزيز وتدعيم التربة:تعزيز سلامة الجدار وردم التربة، وتشتيت الضغط الجانبي، ومنع الانقلاب والتشقق، وتحسين الاستقرار الهيكلي.
2. الترشيح ومنع الرطوبة:تصريف المياه المتراكمة لتقليل ضغط الماء في المسام، ومنع فقدان التربة الدقيقة، ومنع عدم استقرار الجدار بسبب تآكل المياه.
3. التكيف المرن:يتوافق مع التضاريس والجدران غير المنتظمة، ويتكيف مع تشوه الاستيطان، وهو أكثر مقاومة للصدمات من الهياكل الصلبة.
4. اقتصاد توفير العمالة:سهلة التركيب، تقلل من استخدام مواد البناء، سريعة البناء، منخفضة التكلفة، متوافقة مع احتياجات التخضير البيئي.
مقدمة عن المنتجات:

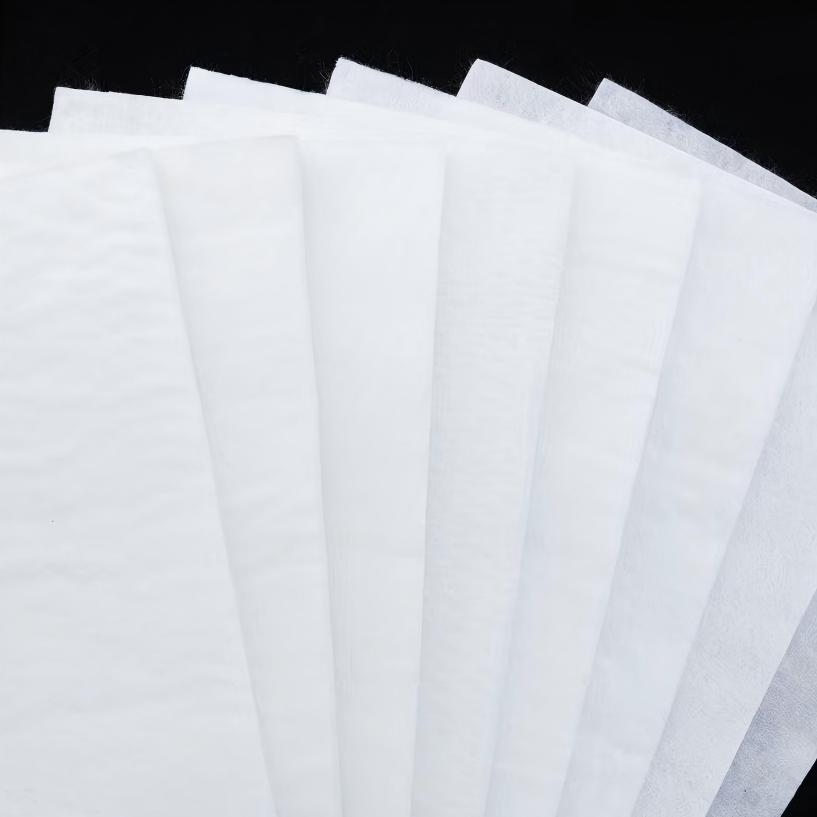

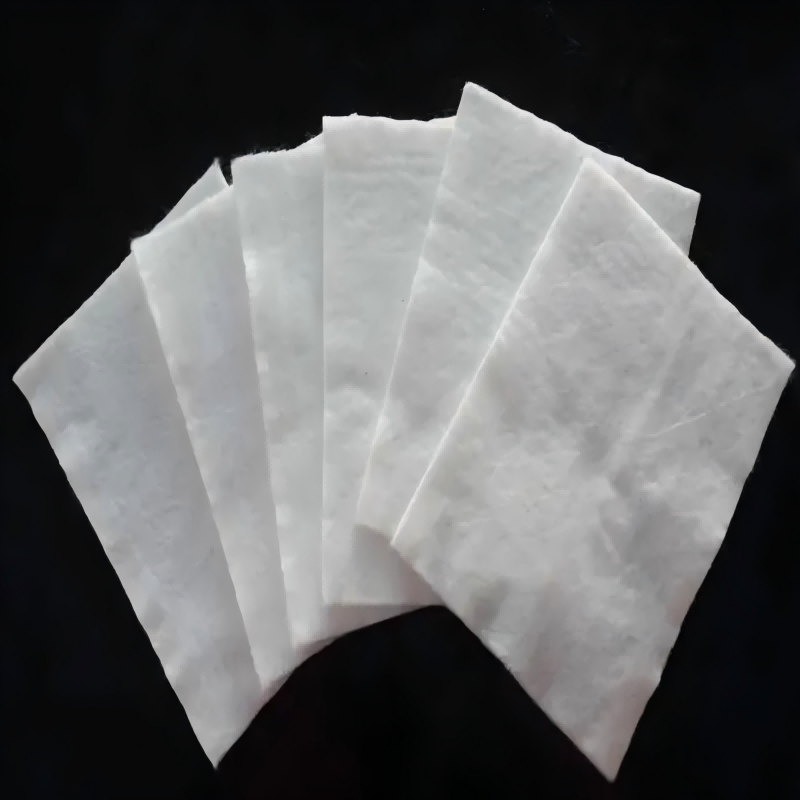

الجدار الاستنادي من نسيج Geotech عبارة عن هيكل احتفاظ مرن مصنوع من مواد تكسية أرضية عالية القوة كمواد تقوية أساسية، جنبًا إلى جنب مع تربة الردم والألواح (مثل الكتل الخرسانية والأكياس البيئية). المبدأ الأساسي هو تحويل ضغط التربة الجانبي خلف الجدار إلى التوتر المحوري للنسيج الأرضي من خلال خصائص الشد للنسيج الأرضي وتأثير الاحتكاك لتربة الردم، وبالتالي موازنة الحمل وتثبيت المنحدر. بالمقارنة مع الجدران الاستنادية الصلبة التقليدية مثل البناء والخرسانة المسلحة، فهي تتميز بـ "الإجهاد المرن، والتوافق البيئي، والبناء المريح"، وهي مناسبة لسيناريوهات مثل ملء المنحدرات، وأكتاف الطريق، وتسوية الموقع. يمكنه حل مشكلة عدم استقرار التربة الناتجة عن اختلافات ارتفاع التضاريس بشكل فعال، مع تقليل التكاليف الهندسية والتأثيرات البيئية.
ميزات المنتج:
1. تعزيز مرن مع مقاومة قوية للتشوه:تُستخدم الجيوتكستايل المنسوجة أو المركبة، ذات مقاومة الكسر التي تتراوح بين 10 و80 كيلو نيوتن/متر، كمواد تقوية، حيث تتشابك بإحكام مع تربة الردم لتشكيل هيكل مركب يُسمى "تربة التقوية". عند تعرضها للقوة، يمكنها تشتيت الحمل من خلال تشوهها الذاتي، والتكيف مع هبوط طفيف في الأساس (يسمح بهبوط يصل إلى 50 مم)، وتجنب مشاكل التشقق والانقلاب الشائعة في الجدران الصلبة، وهي مناسبة بشكل خاص للظروف الجيولوجية المعقدة مثل أساسات التربة الرخوة.
2. نظام ترشيح وصرف متكامل لمنع تراكم المياه وعدم استقرارها:تتمتع المنسوجات الجيوتقنية بوظائف الترشيح والصرف، مما يمكنها اعتراض الجسيمات الدقيقة في تربة الردم (معدل الاحتفاظ> 95٪) ومنع تآكل التربة من التسبب في فراغات الجدار؛ كما يمكنها أيضًا تحويل مياه الأمطار والمياه الجوفية بسرعة، وتقليل ضغط المياه المسامية لتربة الردم، وتجنب انزلاق الجدار الناجم عن تراكم المياه وزيادة الوزن، والحفاظ على الاستقرار الهيكلي على المدى الطويل.
3. التوافق البيئي والمناظر الطبيعية الممتازة:يمكن تصنيع ألواح الجدران من مواد مثل الأكياس البيئية والخرسانة النباتية. يتميز النسيج الأرضي بحد ذاته بأنه قابل للتنفس ونفاذ، مما يوفر بيئة مناسبة لنمو النباتات. في المرحلة اللاحقة، يخترق نظام جذور النباتات مادة التسليح ويتداخل مع التربة، مشكلاً نظاماً تكافلياً يُسمى "بنية نباتية"، والذي لا يعزز التأثير الوقائي فحسب، بل يُعيد أيضاً إحياء المشهد الطبيعي، ويحل مشكلة "التجزئة البيئية" للجدران الاستنادية التقليدية.

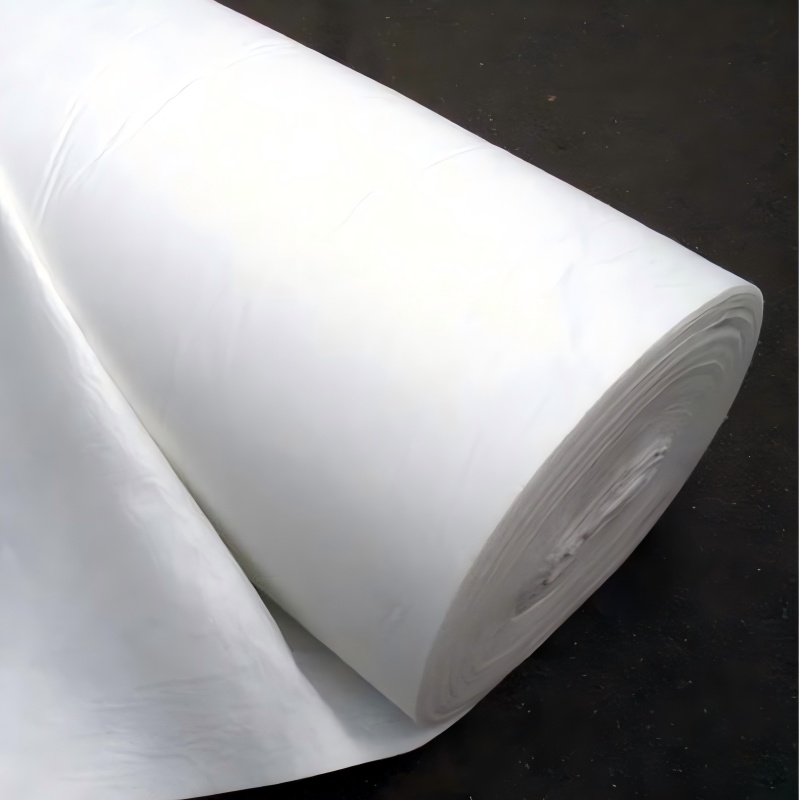

4. فعالة واقتصادية، وصعوبة بناء منخفضة:لا حاجة لمعدات رفع كبيرة، ويمكن وضع لفات الجيوتكستايل يدويًا، وتجميع الألواح بشكل وحدات، ويمكن أن تصل مساحة البناء اليومية إلى 100-300 متر مربع، مع زيادة في الكفاءة بأكثر من 40% مقارنةً بجدران الاحتواء الصلبة. يتميز بانخفاض استهلاك المواد (خمس فقط من حديد التسليح)، وانخفاض في التكلفة الإجمالية بنسبة 20%-50%، وسهولة في الصيانة في المراحل اللاحقة. كما يمكن إصلاح الأضرار الموضعية بسرعة.
معلمات المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية / (كيلو نيوتن / م) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
أقصى استطالة عند الحمل الأقصى في الاتجاهين الطولي والعرضي/٪ |
30~80 |
|||||||||
3 |
قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولية والعرضية / كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
الفتحة المكافئة O.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /٪ ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل تباين السماكة (CV)/% ≥ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيقات المنتج:
1. هندسة الطرق والبلديات:تُستخدم هذه التقنية في دعم أكتاف ومنحدرات الطرق السريعة والسكك الحديدية، حيث تُستخدم هياكل مرنة تتكيف مع أحمال اهتزاز المركبات، وتُقلل من تأثير هبوط قاع الطريق. على سبيل المثال، عند منعطفات الطرق الجبلية، يُمكن استخدام الجدران الاستنادية التقليدية لتقليص سفح المنحدر، مما يوفر مساحة ويخفف من صعوبة البناء.
2. تسوية الموقع وإنشاء الحديقة:يُستخدم لمعالجة اختلافات ارتفاعات المواقع في المناطق الصناعية والسكنية. بفضل الردم متعدد الطبقات والتدعيم بالجيوتكستايل، يتم تكوين مساحة مستوية مستقرة بسرعة. وعند استخدامه مع الألواح البيئية، يُمكن إنشاء حواجز طبيعية تُلبي احتياجات تشجير الحدائق وجمالياتها.
3. هندسة الحفاظ على الأنهار والمياه:يتم استخدامها في دعم منحدرات ضفاف النهر وأكتاف سد الخزان لمقاومة تآكل تدفق المياه وضغط التربة، أثناء زراعة النباتات المائية من خلال ألواح الأكياس البيئية لتحقيق التوازن بين التحكم في الفيضانات واستعادة النظام البيئي للنهر، وهي مناسبة لإدارة الواجهة البحرية الحضرية.

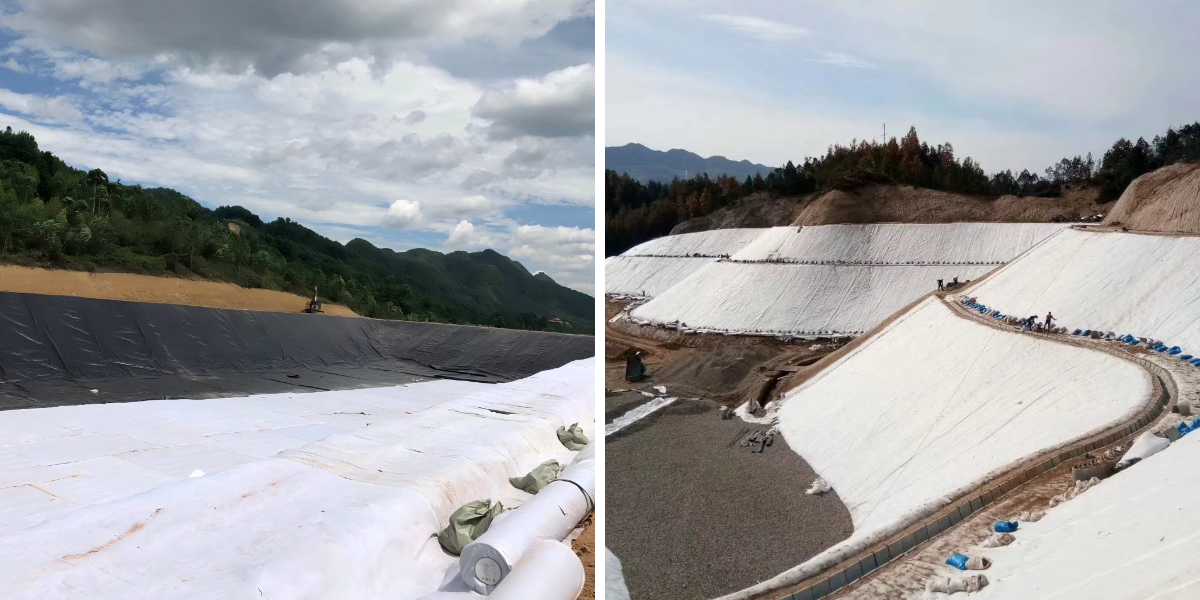

4. التعدين واستعادة المنحدرات:بالنسبة للمنحدرات العالية والشديدة الانحدار بعد التعدين، يتم استخدام جدران الاحتفاظ الجيوتكسيلية للتعزيز الطبقي، جنبًا إلى جنب مع الرش الأخضر لتحقيق تكامل "الدعم والتخضير"، ومنع الانهيارات الأرضية، والمساعدة في الاستعادة البيئية وقبول المنجم.
جدار الاحتجاز النسيجي الجيوتكي، بمزاياه الأساسية المتمثلة في "مرونة تحمل القوة، والتوافق البيئي، والكفاءة الاقتصادية"، تجاوز قيود جدران الاحتجاز الصلبة التقليدية في المناطق الجيولوجية المعقدة والحساسة بيئيًا. بفضل التأثير التآزري للمنسوجات الأرضية والتربة، يُمكنه تثبيت التضاريس ذات الارتفاعات المختلفة، والتكيف مع التغيرات البيئية، وتحقيق التوازن بين السلامة الهندسية والقيمة البيئية. سواءً كان ذلك لدعم الطرق والبلديات التقليدية، أو الترميم البيئي لمجاري المياه التعدينية، يُمكن لهذا الهيكل تلبية احتياجات متنوعة بفضل خصائصه منخفضة التكلفة وسريعة البناء، ليصبح خيارًا مثاليًا لتحقيق التوازن بين "الوظيفة، والاقتصاد، والبيئة" في الهندسة الجيوتقنية الحديثة، وتعزيز تطوير تكنولوجيا جدران الاحتجاز نحو اتجاه أكثر استدامة.
