قماش الترشيح تحت البلاط
1. وظيفة التعزيز:يقوم بتوزيع الأحمال وتوزيع الضغوط المركزة بالتساوي وتحسين استقرار التربة وقدرتها على التحمل.
2. وظيفة العزل:عزل طبقات التربة ذات الخصائص المختلفة لمنع اختلاطها مع بعضها البعض، والحفاظ على تركيبها وخصائصها المختلفة، وبالتالي تحسين جودة المشروع.
3. وظيفة التصفية:في حين أنه يسمح بمرور الماء، فإنه يمنع فقدان جزيئات التربة الصغيرة مع الماء، ويمنع تآكل الأنابيب والتربة، ويحمي استقرار الهيكل.
4. وظيفة الصرف:تشكيل قنوات تصريف في اتجاهها المستوي، والتي يمكنها جمع وتصريف المياه الزائدة في التربة، مما يؤدي إلى تسريع توحيد التربة.
مقدمة المنتج:

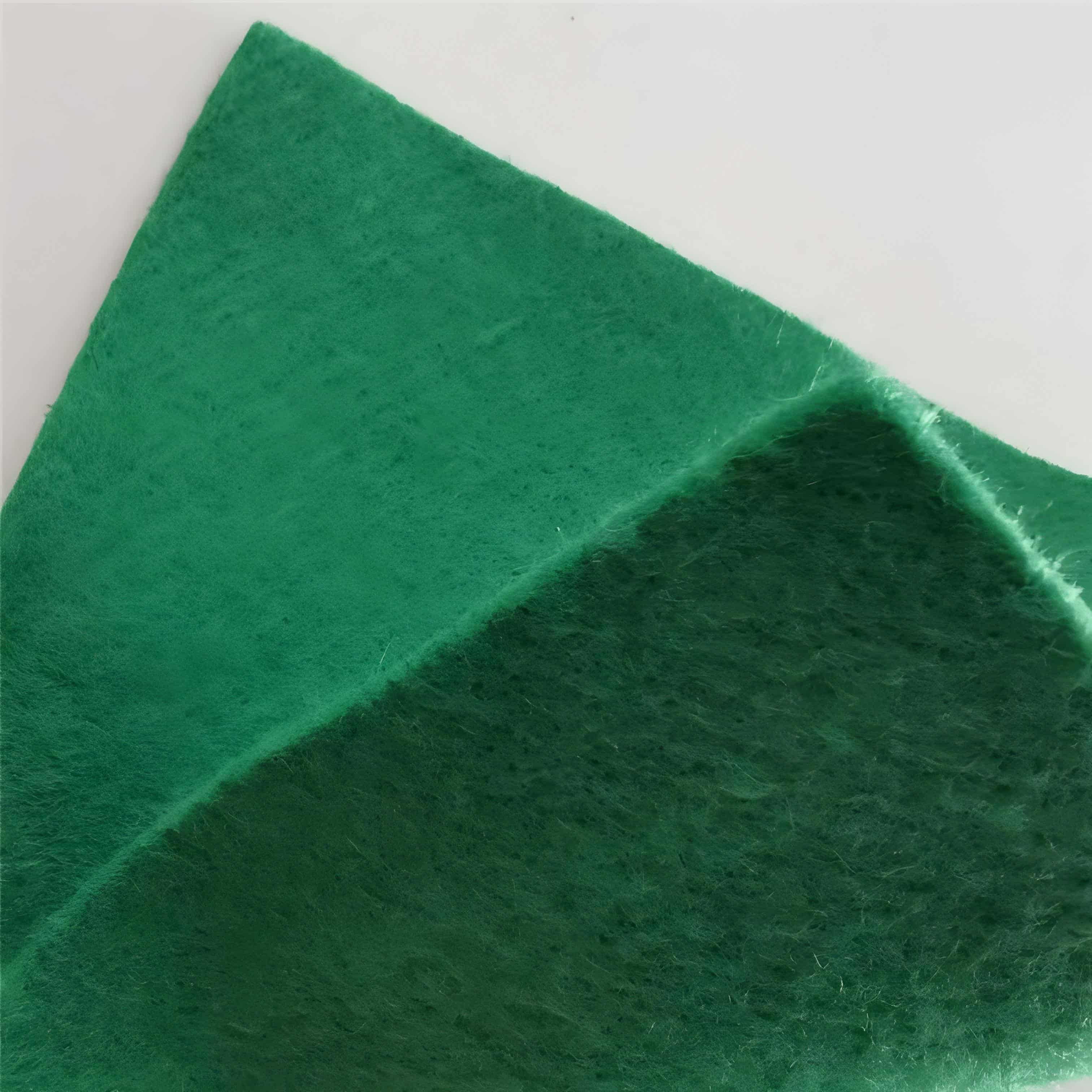

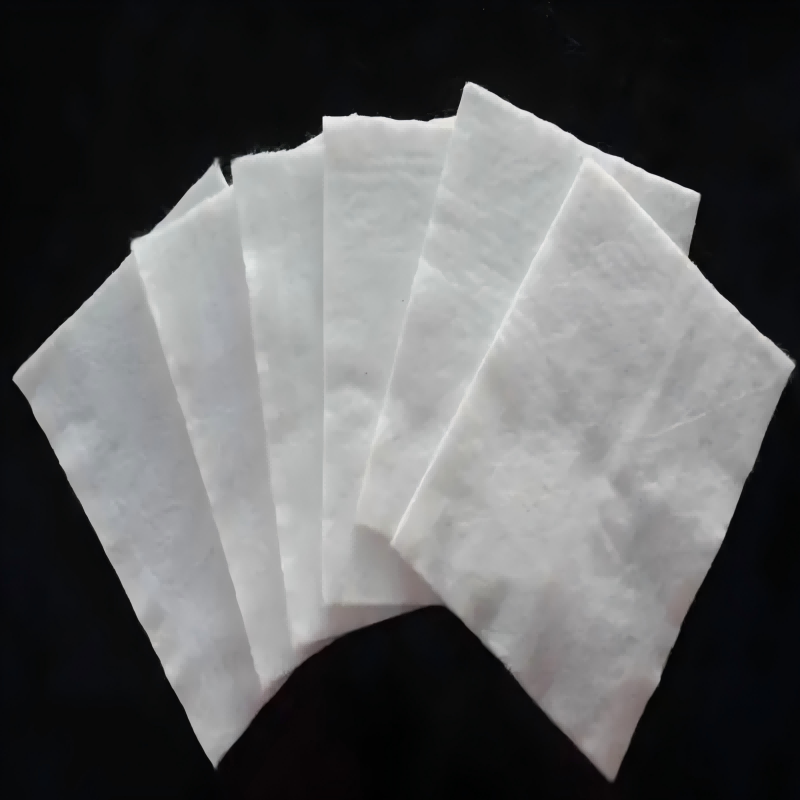

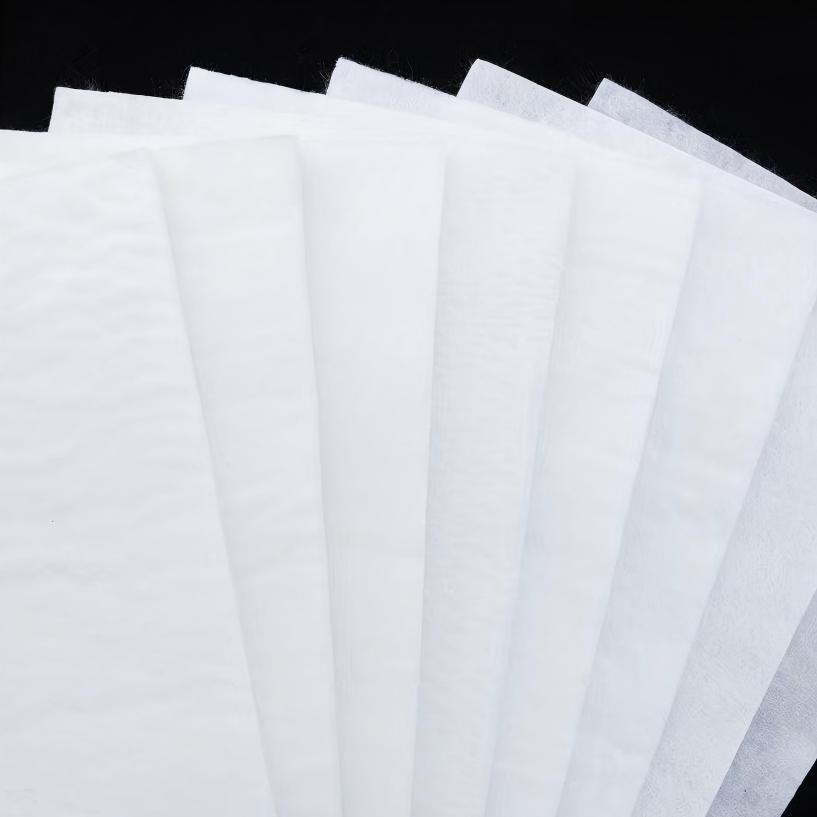

قماش الترشيح الموجود تحت الأرصفة هو مادة جيوسينثيتيكية نفاذة مصنوعة من ألياف صناعية (مثل البولي بروبيلين والبوليستر والنايلون وما إلى ذلك) من خلال عمليات مثل ثقب الإبرة أو النسيج.
هو في الأساس "قماش يُستخدم في الهندسة المدنية"، وعادةً ما يكون على شكل لفافة، بعرض يتراوح بين 1 و8 أمتار وطول يتراوح بين 20 و100 متر. ورغم أنه يبدو كقماش عادي، إلا أن مواده الخام وعملية إنتاجه مصممة خصيصًا للتطبيقات الهندسية، مما يجعله يتمتع بخصائص ممتازة كالقوة العالية ومقاومة التآكل ومقاومة الشيخوخة، وغيرها. وهو من المواد الأساسية التي لا غنى عنها في الهندسة المدنية الحديثة.
ميزة
السبب وراء الاستخدام الواسع للمنسوجات الجيوتقنية هو بسبب خصائصها الأساسية التالية:
1. خصائص ميكانيكية ممتازة:إنها تتمتع بقوة عالية في مقاومة الشد والتمزق والانفجار والثقب، ويمكنها العمل في ظل ظروف إجهاد معقدة مختلفة مع الحفاظ على سلامة البنية.
2. نفاذية ممتازة:توجد مسام عديدة بين الألياف، مما يسمح بمرور الماء بسلاسة مع منع الفقدان المفرط لجزيئات التربة بشكل فعال، وتحقيق وظيفة "التربة النفاذة ولكن غير القابلة للنفاذ".
3. مقاومة التآكل والمقاومة الكيميائية:مصنوعة من ألياف مصنعة كيميائيًا، يمكنها تحمل تآكل المواد الكيميائية الشائعة في التربة، ومقاومة العفن، ولا تخاف من الإصابة بالحشرات، ولها عمر خدمة طويل.
4. المرونة والقدرة على التكيف:بفضل مرونته الجيدة، يمكنه التكيف مع الاستقرار غير المستوي في التضاريس المختلفة، والارتباط الوثيق بالتربة، والعمل معًا.
5. سهولة البناء:الوزن الخفيف، وتوريد اللفائف، والنقل، والتركيب في الموقع كلها مريحة للغاية، مما يمكن أن يحسن بشكل كبير من كفاءة البناء ويقلل من كثافة العمالة.
معلمات المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية/(كيلو نيوتن/متر) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
الحد الأقصى للاستطالة عند الحمل الأقصى في الاتجاهين الطولي والعرضي/٪ |
30~80 |
|||||||||
3 |
قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولي والعرضي/كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /٪ ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل التباين في السُمك (CV)/% ≤ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيقات المنتج:
1. هندسة الحفاظ على المياه: حل مشكلة "التسرب + الحماية"
منع تسرب المياه من السد والترشيح: وضع الجيوتكستايل المضاد للتسرب (مثل الغشاء الجيوممبريني المركب) على المنحدر العلوي للسد لمنع تسرب المياه؛ ووضع الجيوتكستايل من النوع المرشح على المنحدر الخلفي لمنع فقدان التربة بالتسرب (أي "الترشيح العكسي")، وتجنب أنابيب السد وانهياره.
تنظيم النهر: بعد وضع الجيوتكسيل على منحدر النهر، قم بتغطيته بالتربة أو الحجر لحماية تربة المنحدر من الانجراف بفعل تدفق المياه، والسماح بتسرب المياه الجوفية للحفاظ على التوازن البيئي للنهر.
الخزان/البحيرة الاصطناعية: يتم استخدامه مع الغشاء الجيوممبرين لتعزيز تأثير منع التسرب، في حين يمكن للجيوتكستايل حماية الغشاء الجيوممبرين من التعرض للثقب بواسطة الحجارة الحادة.
٢. هندسة المرور: حل مشكلة "التعزيز + الاستقرار"
الطبقة الأساسية للطرق السريعة/السكك الحديدية: ضع مادة جيوتكستايل منسوجة مقواة في أسفل الطبقة الأساسية (منطقة الأساس ذات التربة الناعمة) لتوزيع أحمال المركبات وتقليل ترسب الطبقة الأساسية والتشوه غير المتساوي وتجنب تشقق الرصيف؛ ضع مادة جيوتكستايل عازلة بين قاع الطريق والرصيف لمنع جزيئات التربة من التسلل إلى طبقة الأسفلت وإطالة عمر خدمة الرصيف.
هندسة الأنفاق: يتم وضع الجيوتكستايل بين الدعامة الأولية (رش المرساة) والبطانة الثانوية للنفق كـ "طبقة تصريف" لتوجيه تسرب المياه من جدار النفق إلى أنبوب الصرف ومنع تسرب مياه البطانة.
مدرج المطار: يتم وضع مواد تكسية أرضية عالية الشد بين قاعدة المدرج وطبقة الوسادة لتعزيز استقرار القاعدة ومقاومة حمل تأثير إقلاع وهبوط الطائرات.
٣. هندسة البناء والبلديات: حل مشكلة "العزلة وحماية البيئة"
تصريف الحفريات: يتم وضع الجيوتكستايل المرشح حول منحدر الحفر أو بئر تجفيف المياه، ملفوفًا بطبقة مرشح الحجر المكسر لمنع الرواسب من سد خط أنابيب الصرف وضمان تأثير تجفيف المياه.

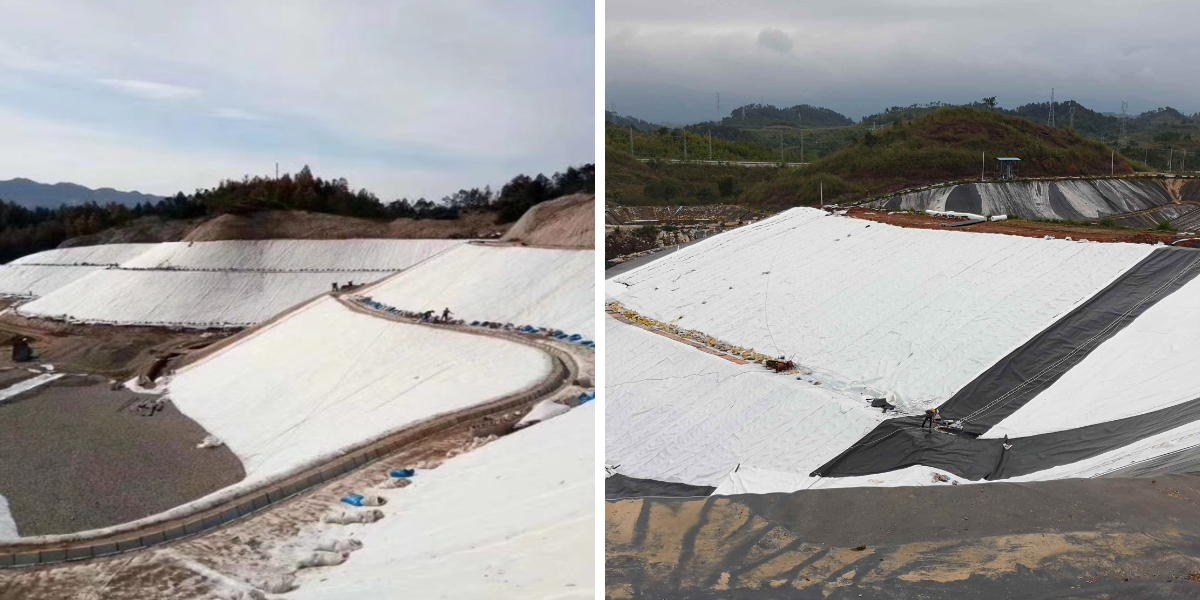

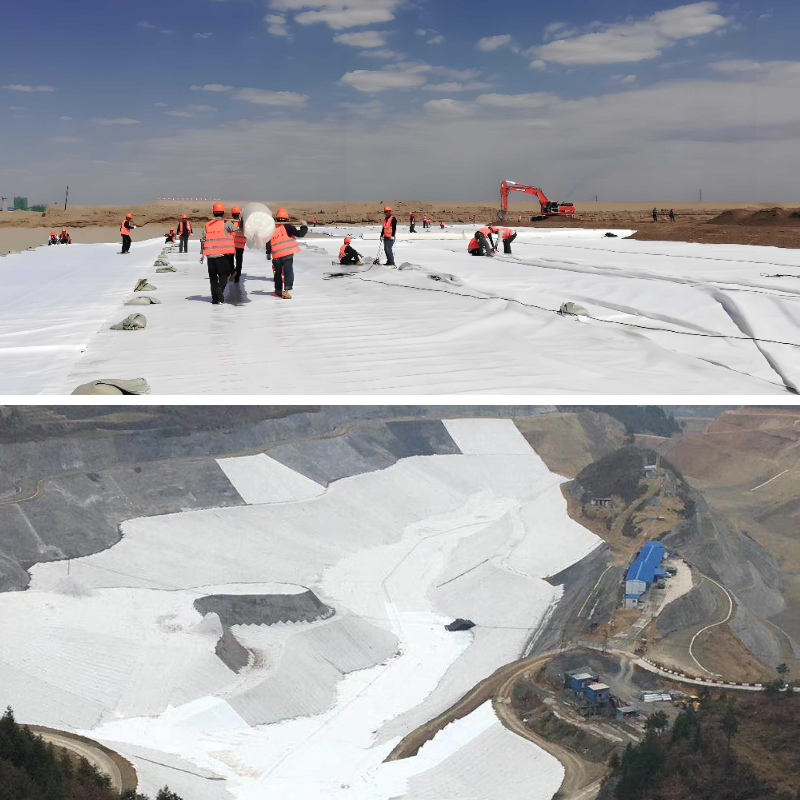

موقع مكب النفايات: كطبقة واقية من "نظام منع التسرب" - وضع الجيوتكستايل تحت غشاء البولي إيثيلين عالي الكثافة المضاد للتسرب لمنع الأجسام الحادة الموجودة في التربة من ثقب جسم الغشاء؛ وضع الجيوتكستايل فوق الغشاء لحمايته من التلف الناتج عن آلات ضغط القمامة، مع توجيه جمع الرشح.
تشجير السقف/سقف المرآب تحت الأرض: ضع مادة الجيوتكسيل فوق الطبقة المقاومة للماء كـ"طبقة عزل" لمنع أنظمة الجذور في تربة الزراعة من ثقب الطبقة المقاومة للماء، مع السماح للرطوبة الزائدة بالتغلغل في طبقة الصرف.
٤. الزراعة والهندسة البيئية: حل مشكلة "الحفاظ على المياه وحمايتها"
الحفاظ على المياه الزراعية: وضع مواد تكسية أرضية على سفوح قنوات الري لمنع تآكل القنوات وانهيارها، وتقليل خسائر تسرب الموارد المائية؛ في تحسين الأراضي القلوية المالحة يتم وضع المنسوجات الأرضية لعزل التربة القلوية المالحة عن الطبقة المزروعة ومنع حركة الملح إلى الأعلى.
استعادة البيئة للمنحدرات: في عملية استعادة البيئة لمنحدرات المناجم والطرق، تُوضع أولاً مادة الجيوتكستايل لتثبيت التربة السطحية، ثم تُرش بذور العشب. تمنع هذه المادة تآكل التربة وتوفر بيئة مستقرة لإنبات بذور العشب.
باختصار، بفضل مزايا "تعدد الوظائف، وانخفاض التكلفة، والكفاءة العالية"، ارتقت الجيوتكستايل من مجرد مواد مساعدة إلى "مواد وظيفية أساسية" في الهندسة الحديثة. ولا تزال تطبيقاتها تتوسع في مجالات ناشئة مثل حماية البيئة والترميم البيئي، لتصبح دعامة مهمة لتعزيز تطوير الإنشاءات الهندسية نحو "الخضراء، وخفة الوزن، والكفاءة".
