نسيج الجيوتكستايل للجدران البحرية
1. دمج الوظائف وتقليل العمليات:تتطلب الهندسة التقليدية الجمع بين "طبقة ترشيح الرمل والحصى + طبقة غشاء أرضي مضاد للتسرب + طبقة تقوية فولاذية" لتحقيق الوظائف، في حين يمكن تنفيذ الجيوتكستايل بشكل فردي أو مجتمعة.
2. تصميم خفيف الوزن لتقليل الحمل الهندسي:يبلغ الوزن الوحدوي للجيوتكستايل 100-1000 جرام/م² فقط، مما يقلل بشكل كبير من الضغط الذي تتحمله الأساسات ويتجنب خطر هبوط الأساسات.
3. تكلفة يمكن التحكم بها واقتصاد ممتاز على المدى الطويل:على الرغم من أن سعر الوحدة من الجيوتكستايل أعلى من سعر المواد مثل الخيش، فإن تكلفة الدورة الكاملة "شراء المواد + النقل + البناء + الصيانة" أقل بنسبة 15٪ -25٪ من تكلفة المواد التقليدية.
4. صديق للبيئة:تتكون المواد الخام للجيوتكسيل في الغالب من ألياف صناعية قابلة لإعادة التدوير، وبعض المنتجات قابلة للتحلل البيولوجي، وعملية البناء خالية من الغبار والضوضاء، مما يقلل من التلوث للتربة المحيطة والمسطحات المائية.
مقدمة المنتج:

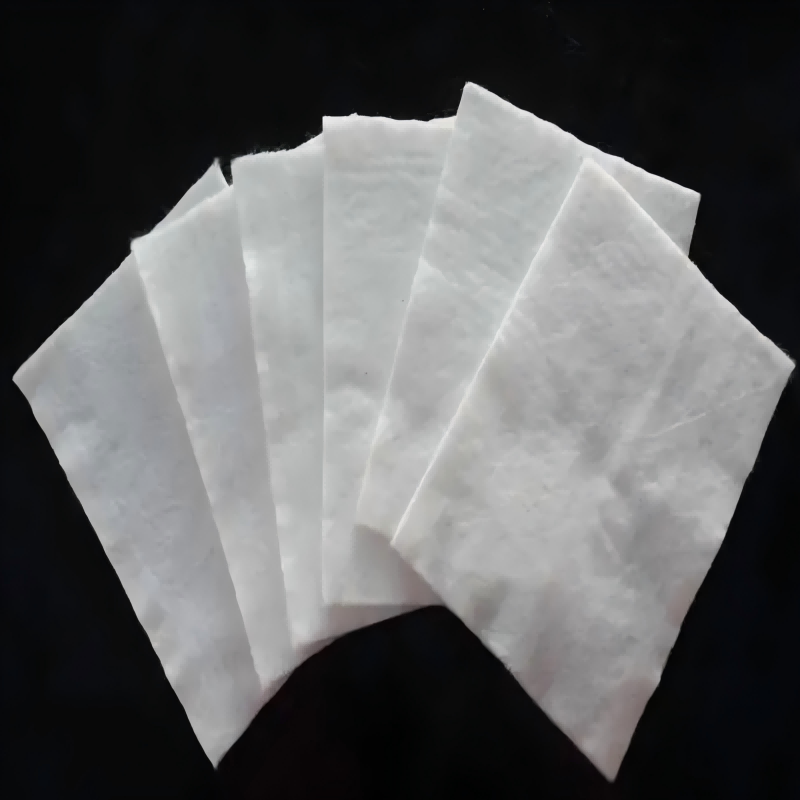

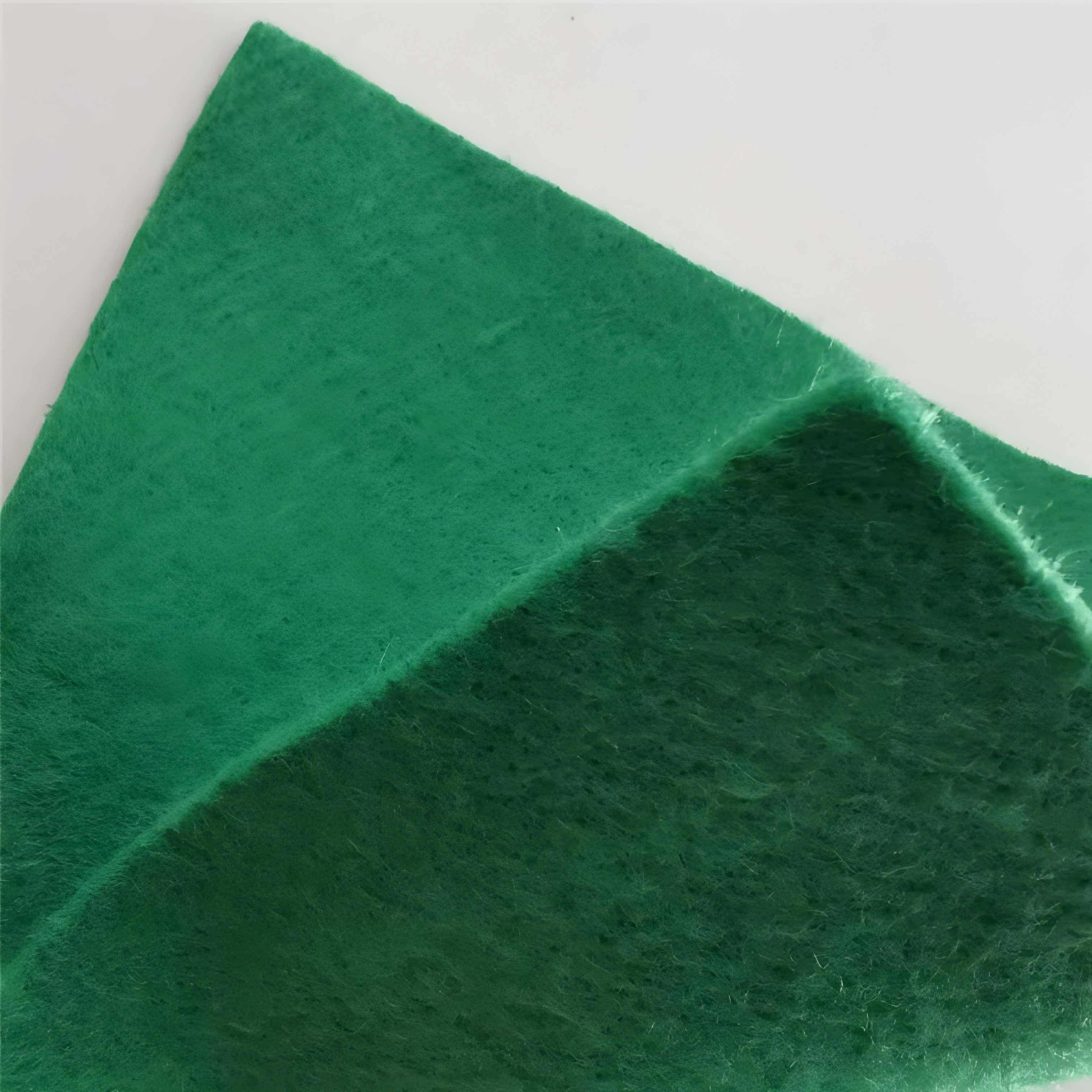

نسيج الجيوتكستايل للجدران البحرية هو نسيج جيوتكستايل نفاذ يشبه الصفيحة، مصنوع أساسًا من ألياف صناعية مثل البولي بروبيلين (PP)، والبوليستر (PET)، والنايلون (PA)، وغيرها، ويُعالَج من خلال عمليات مثل التثقيب بالإبرة، والنسيج، والترابط الحراري، والترابط بالغزل. يختلف هذا النسيج عن الأقمشة النسيجية التقليدية، حيث يهدف تصميمه الأساسي إلى التكيف مع احتياجات الهندسة المدنية لتفاعل المواد مع التربة والماء، والجمع بين الأداء الميكانيكي والأداء الهيدرولوجي، ويعمل كوسيط رئيسي يربط هياكل المباني بالتربة الطبيعية.
من حيث جوهر المواد، يمكن تقسيم الجيوتكستايل إلى فئتين: الجيوتكستايل غير المنسوج والجيوتكستايل المنسوج. تُشكل الجيوتكستايل غير المنسوج هياكل مسامية من خلال تشابك الألياف بشكل عشوائي، مع التركيز على الترشيح والتصريف؛ بينما تُشكل الجيوتكستايل المنسوج/المنسوج هياكل عالية القوة من خلال تشابك الألياف بشكل منتظم، مع التركيز على التعزيز والعزل.
ميزة
تتمحور خصائص الجيوتكستايل حول "التكيف مع البيئات المعقدة في الهندسة المدنية" ويمكن تلخيصها في أربع فئات: "الاستقرار الميكانيكي، والتسامح البيئي، والقدرة على التحكم الهيدرولوجي، والبناء المريح":
1. الخصائص الميكانيكية المستقرة:مصنوع من ألياف صناعية عالية القوة، يتميز بقوة شد ممتازة (تصل قوة الشد في المنتجات التقليدية إلى 10-50 كيلو نيوتن/متر) واستطالة عند الكسر (10%-30%) في الظروف الجافة والرطبة، كما أنه مقاوم للتمزق بسهولة بسبب تشوه التربة أو الصدمات الخارجية. كما يتحمل أحمال التربة لفترة طويلة.
2. تحمل بيئي قوي:
مقاومة التآكل: تتمتع بمقاومة جيدة للتربة الحمضية والقلوية (درجة الحموضة 3-11)، ومياه الصرف الصناعي، ومياه البحر، وما إلى ذلك، ولن تتدهور أو تضعف بسبب التآكل الكيميائي؛
مقاومة للشيخوخة: بعد إضافة مواد مضادة للأشعة فوق البنفسجية، يمكن استخدامه في الهواء الطلق لمدة 5-10 سنوات دون أي شيخوخة. عند دفنه في التربة أو دمجه مع الطبقة الواقية، يمكن أن يصل عمره الافتراضي إلى أكثر من 20 عامًا.
مضاد للضرر البيولوجي: لا يتحلل بواسطة الكائنات الحية الدقيقة، ولا يلدغه الحشرات والفئران، مما يتجنب تلف بنية المواد بسبب الأنشطة البيولوجية.
3. الأداء الهيدرولوجي القابل للتحكم:
نفاذية قابلة للتعديل: من خلال التحكم في مسامية الألياف من خلال العملية (مسامية الجيوتكستايل غير المنسوجة التقليدية من 50٪ -80٪)، يمكن تحقيق تأثير الترشيح "السماح بمرور الماء / الغاز أثناء اعتراض جزيئات التربة"، أو يمكن تشكيل قنوات تصريف اتجاهية؛
دقة الترشيح المستقرة: حجم المسام موحد (حجم المسام المكافئ عادةً 0.05-0.5 مم)، والذي يمكنه اعتراض جزيئات التربة الدقيقة بدقة، ومنع فقدان التربة، وتجنب انسداد المسام.
4. قدرة جيدة على التكيف مع البناء:تتميز هذه المادة بخفة وزنها (كتلة وحدة المساحة تتراوح بين 100 و1000 غ/م²)، ومرونتها العالية، ويمكن طيها ونقلها على شكل لفات (يتراوح عرضها بين 4 و9 أمتار، وطولها بين 50 و100 متر لكل لفة)، كما أنها تتناسب مع التضاريس غير المنتظمة (مثل المنحدرات والحفر) أثناء التركيب. ولا تتطلب معدات معقدة، ويمكن تركيبها بسرعة يدويًا أو ميكانيكيًا.
معلمات المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية/(كيلو نيوتن/متر) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
الحد الأقصى للاستطالة عند الحمل الأقصى في الاتجاهين الطولي والعرضي/٪ |
30~80 |
|||||||||
3 |
قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولي والعرضي/كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /٪ ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل التباين في السُمك (CV)/% ≤ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيقات المنتج:
1. إنشاء الطرق السريعة والسكك الحديدية:
يستخدم في قاع الطريق: لتعزيز أساسات التربة الناعمة، وتشتيت الحمل، ومنع الشقوق الانعكاسية.
يستخدم لأكتاف الطرق والمنحدرات: لمنع تآكل التربة وتثبيت المنحدرات.
كطبقة عزل: عزل الصابورة عن التربة الناعمة الأساسية للحفاظ على أداء تصريف الصابورة.
2. هندسة الحفاظ على المياه:
السد وضفة النهر: يعمل كطبقة ترشيح، حيث يمنع انجراف مادة التربة في جسم السد ومنحدر الضفة بواسطة تدفق المياه.
قنوات وخنادق الصرف: توضع في الجدران السفلية والجانبية للخندق لتصفية وتصريف المياه ومنع تآكل التربة.

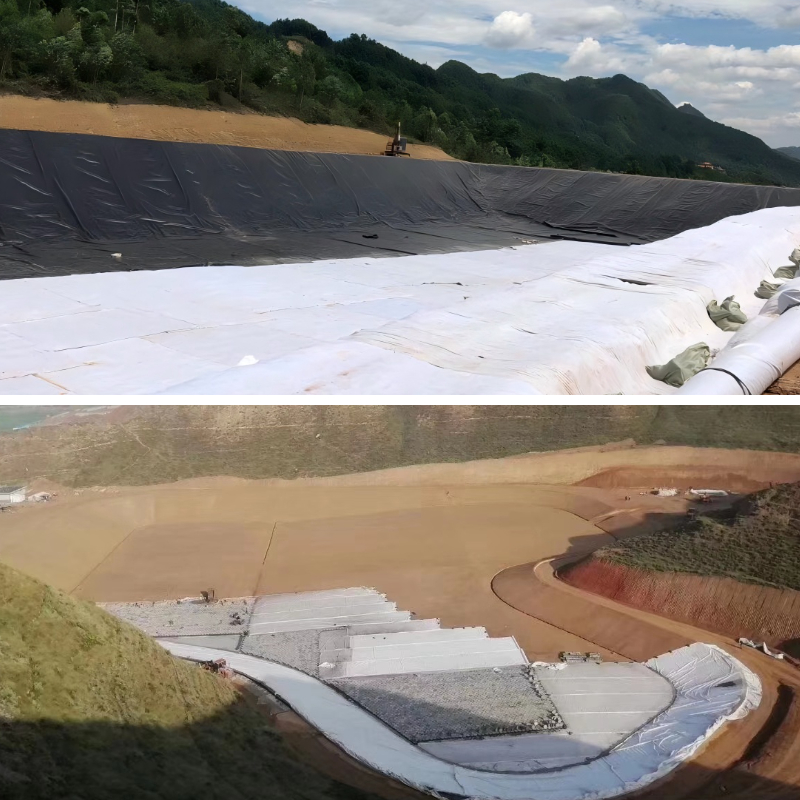

الخزان والبحيرة الاصطناعية: تستخدم كطبقة واقية لنظام منع التسرب في قاع الخزان.
3. الهندسة البيئية:

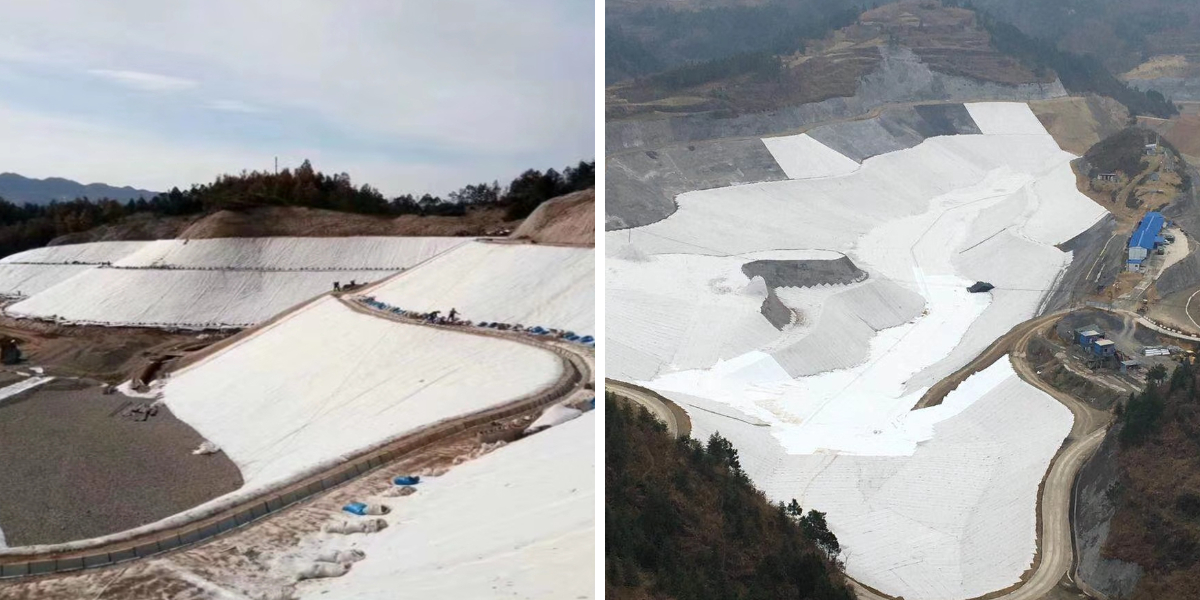

موقع مكب النفايات: هو أحد المواد الأساسية المستخدمة في طبقة الأساس وطبقة تجميع وصرف الرشح وطبقة الترشيح والحماية لنظام التغطية.
محطات معالجة مياه الصرف الصحي وبرك المخلفات: تستخدم كطبقات واقية ومرشحة لنظام بطانة القاع.
4. مشروع البناء:
عزل الأساسات: يستخدم لحماية غشاء العزل المائي ومنع تعرضه للتلف أثناء إعادة الردم.
حديقة السطح: تعمل كطبقة ترشيح وصرف.
5. مجالات أخرى:
المطارات والموانئ: تعزيز الأساسات الناعمة وتثبيت الموقع.
الزراعة: تستخدم في أنظمة الصرف.
الملعب الرياضي : كنظام صرف صحي شعبي.
الجيوتكستايل، مادة جيوسينثتيكية فعّالة ومتعددة الاستخدامات، أصبحت "النسيج الشامل" في تشييد البنية التحتية الحديثة بفضل أدائها الهندسي الممتاز وفوائدها الاقتصادية. فهي تُحلّ بذكاء العديد من مشاكل الهندسة المدنية التقليدية من خلال تصميمها وتطبيقها العلمي، مما يُحسّن بشكل كبير جودة المشروع ومتانته وسلامته.
