جيوتكس غير منسوجة
1. النزاهة القوية:تشكيل كل مستمر مع توزيع موحد للقوة.
2. سهولة البناء:خفيفة الوزن، وسهلة النقل والتركيب، ويمكن أن تقلل بشكل كبير من فترة البناء.
3. متانة جيدة:الألياف الاصطناعية مقاومة للتآكل ومقاومة للإصابة بالميكروبات والحشرات.
4. سهولة التحكم في الجودة:يضمن الإنتاج الصناعي جودة مستقرة.
5. فوائد اقتصادية عالية:يمكن أن يحل عادة محل مواد الرمل والحصى التقليدية، مما يوفر تكاليف المواد والنقل والعمالة
مقدمة المنتج:

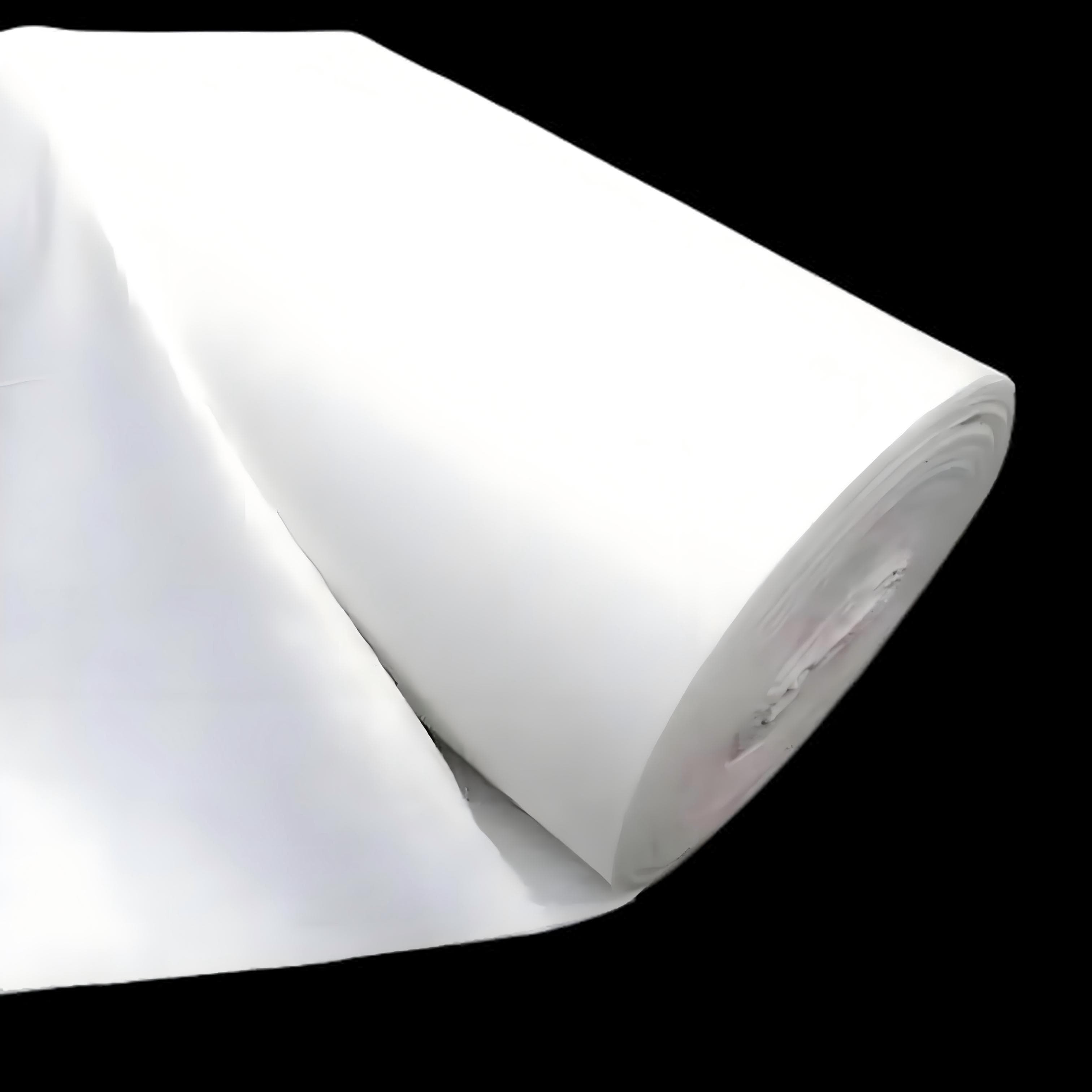

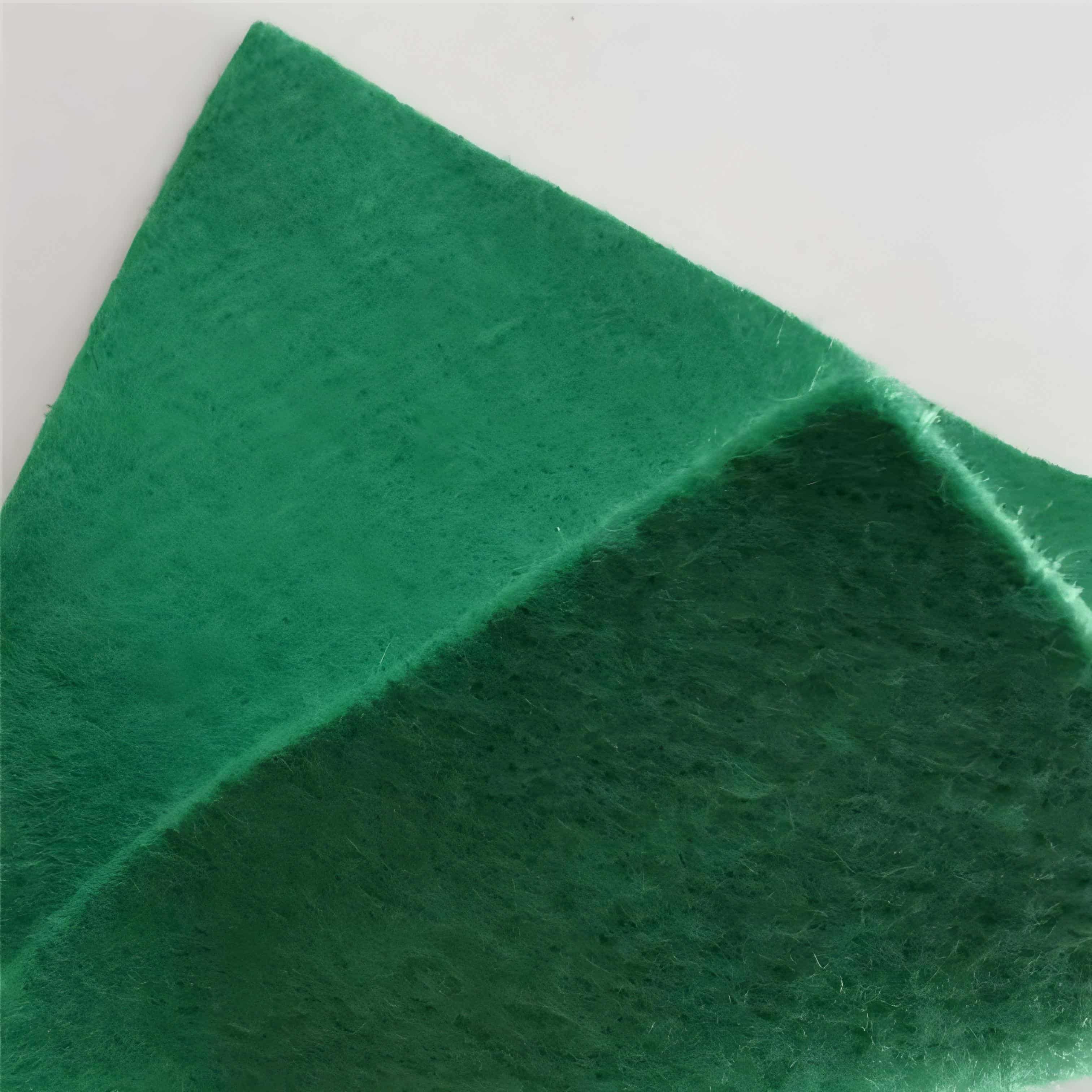

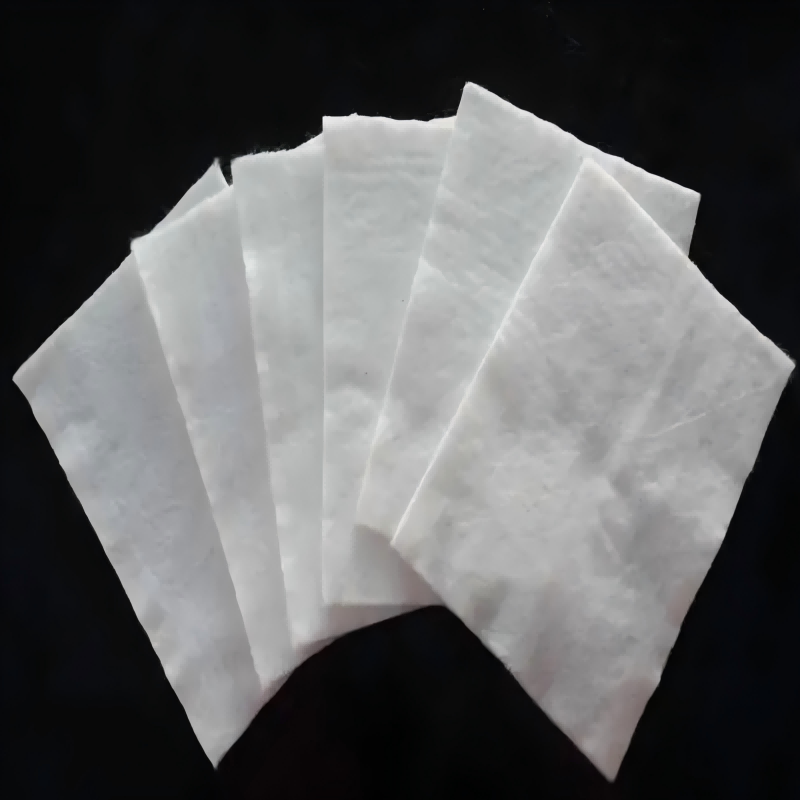

جيو تكس غير المنسوجة هي مادة جيوسينثتيكية نفاذة، مصنوعة من ألياف صناعية عن طريق الثقب بالإبرة أو النسيج. إليكم مقدمة مفصلة عنها:
تصنيف
مصنفة حسب عملية الإنتاج:
الجيوتكستايل المنسوج: محبوك بالسدى أو نسج عادي، مع ترتيب منتظم للألياف، يتميز بالقوة العالية والاستطالة المنخفضة، مناسب لتقوية ساحة الحاويات وحماية السواحل والمشاريع الأخرى.
الجيوتكستايل غير المنسوج: يتم تشكيله في بنية شبكية ثلاثية الأبعاد من خلال ثقب الإبرة أو ثقب الماء أو الترابط الحراري، مع مسامية عالية ونفاذية قوية، ويستخدم عادة في طبقات مرشح مدافن النفايات، وتصريف مياه الطرق، وما إلى ذلك.
الجيوتكستايل المركب: يجمع بين خصائص القماش المغزول والقماش غير المنسوج، أو المركب مع غشاء الجيوتكستايل، مثل الجيوتكستايل المركب بغشاء القماش، والذي يتميز بوظائف مضادة للتسرب والصرف، ويمكن استخدامه في منع تسرب الخزانات وتعزيز الأنفاق وغيرها من المشاريع.
تصنيف حسب نوع الألياف:
الجيوتكستايل ذو الألياف القصيرة: منخفض التكلفة، مرن جيد، لكن قوة الشد متوسطة، مناسب للمشاريع المؤقتة أو المشاريع ذات الميزانيات المحدودة.
الجيوتكستايل ذو الألياف الطويلة: تصل قوة شده إلى ضعفين أو ثلاثة أضعاف قوة شد الألياف القصيرة، ويتميز بمقاومته الممتازة للتآكل. يُستخدم عادةً في المشاريع الدائمة، مثل الطرق السريعة ومشاريع الحفاظ على المياه.
ميزة
قوة عالية: باستخدام الألياف البلاستيكية، يمكنها الحفاظ على القوة الكافية والاستطالة في الظروف الجافة والرطبة.
مقاومة التآكل: يمكنها مقاومة التآكل لفترة طويلة في التربة والمياه ذات الحموضة والقلوية المختلفة.
نفاذية جيدة: هناك فجوات بين الألياف، ونفاذية المياه جيدة.
خصائص مضادة للميكروبات جيدة: لا يتضرر من الكائنات الحية الدقيقة أو الحشرات.
بناء مريح: المادة خفيفة ومرنة، مما يجعل النقل والتركيب والبناء مريحًا للغاية.
تأثير
العزل: عزل مواد البناء ذات الخصائص الفيزيائية المختلفة لمنع الفقد أو الاختلاط بين مادتين أو أكثر، والحفاظ على الهيكل العام ووظيفة المواد.
الترشيح: عندما يتدفق الماء من طبقة التربة الدقيقة إلى طبقة التربة الخشنة، يتم استغلال نفاذية الهواء الجيدة والنفاذية للسماح بمرور تدفق المياه، واعتراض جزيئات التربة بشكل فعال، وما إلى ذلك، للحفاظ على استقرار هندسة التربة والمياه.
الصرف: يتمتع بموصلية جيدة للمياه ويمكنه تكوين قنوات تصريف داخل التربة لتصريف السوائل والغازات الزائدة من بنية التربة.
التعزيز: تعزيز قوة الشد ومقاومة التشوه للتربة، وتعزيز استقرار الهياكل المبنية، وتحسين جودة التربة.
الحماية: عندما يتدفق الماء على التربة، فإنه يعمل على تشتيت ونقل أو تحلل الضغوط المركزة بشكل فعال، مما يمنع التربة من التلف بسبب القوى الخارجية ويحمي التربة.
معلمات الأداء
الخصائص الفيزيائية: المواصفات الشائعة لنطاق الوزن من 100 جرام / م 2 إلى 800 جرام / م 2، مع سمك 0.5 مم -3.0 مم؛ مسامية القماش غير المنسوج هي 70٪ -90٪، ومعامل النفاذية الرأسية أكبر من 0.1 سم / ثانية؛ الاستطالة عند كسر القماش المنسوج أقل من 15٪، والقماش غير المنسوج أكبر من أو يساوي 40٪.
الخصائص الميكانيكية: قوة الكسر الطولية للنسيج المنسوج ≥ 80 كيلو نيوتن / متر، والنسيج غير المنسوج ≥ 14 ميجا باسكال؛ قوة التمزق لقماش الألياف القصيرة هي ≥ 0.08 كيلو نيوتن، وقوة التمزق لقماش الألياف الطويلة هي ≥ 0.20 كيلو نيوتن، وقوة الانفجار للمنسوجات الأرضية المركبة هي ≥ 1.5 كيلو نيوتن.
المتانة: مادة البولي بروبيلين مقاومة للأحماض والقلويات، مادة البوليستر مقاومة للزيت؛ بعد المعالجة باستخدام مثبت الأشعة فوق البنفسجية، تكون مدة الخدمة ≥ 50 عامًا؛ الجيوتكستايل EVA مناسب للبيئات ذات درجات الحرارة المنخفضة التي تصل إلى -70 درجة مئوية.
معلمات المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية/(كيلو نيوتن/متر) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
أقصى استطالة عند أقصى حمل في الاتجاهين الطولي والعرضي/% |
30~80 |
|||||||||
3 |
قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولي والعرضي/كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /٪ ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل التباين في السُمك (CV)/% ≤ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيقات المنتج:
1. هندسة المرور على الطرق
هذا هو مجال التطبيق الأكثر تقليدية والأكبر للمنسوجات الجيوتقنية.
طبقة الأساس للطرق السريعة/السكك الحديدية المبنية حديثًا
الوظيفة: العزل + التعزيز
سيناريو التطبيق: عند بناء السدود على أسس التربة اللينة.
الطريقة المحددة: وضع الجيوتكستايل على سطح الأساس الناعم، ثم ملئه بمواد قاع الطريق (مثل الرمل والحصى).
صيانة وإصلاح الطرق
الوظيفة: الحماية (منع التشقق) + العزل
سيناريو التطبيق: إضافة طبقة سطحية جديدة من الأسفلت على رصيف الأسفلت القديم أو رصيف الخرسانة الأسمنتية القديم.
الطريقة المحددة: وضع الجيوتكستايل (عادة ما يتم خلطه مع زيت رابط الأسفلت المستحلب) على سطح الطريق القديم، ثم نشر الخرسانة الأسفلتية الجديدة.

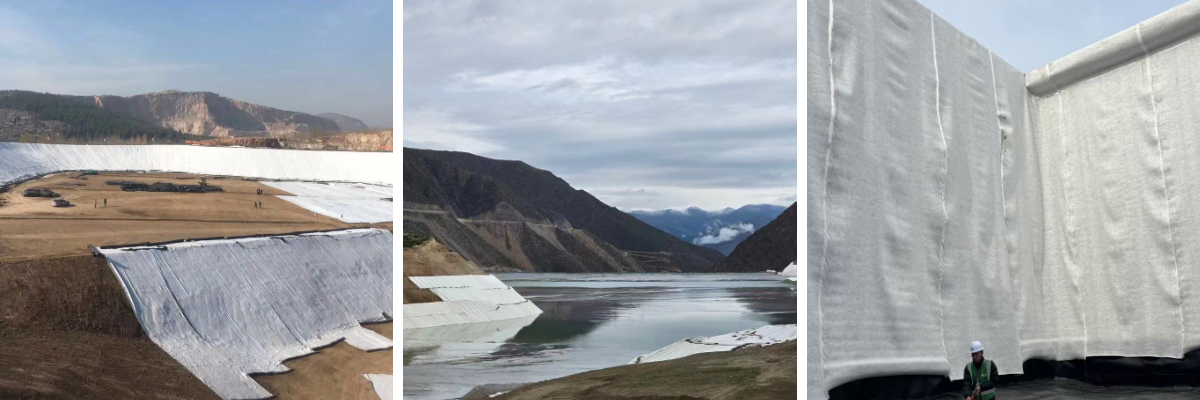

2. هندسة الحفاظ على المياه
الجسر وكاسر الأمواج
الوظيفة: الترشيح + الحماية
سيناريوهات التطبيق: هياكل حماية السدود للأنهار والبحيرات والسواحل.
الطريقة المحددة: وضع الجيوتكستايل بين المواد الواقية مثل الحجارة والكتل الخرسانية والمنحدر السفلي للتربة.
خندق الصرف وطبقة الترشيح
الوظيفة: الترشيح + الصرف
سيناريوهات التطبيق: داخل السدود الترابية والصخرية، وخلف الجدران الاستنادية، وتحت بطانات القنوات، وغيرها من المناطق التي تتطلب الصرف.
الطريقة المحددة: لف الجيوتكستايل حول قناة تصريف الحصى العمياء، أو ضعه مباشرة بين هيكل الصرف والتربة.
3. الهندسة الجيوتقنية البيئية
يتطلب هذا المجال أعلى متطلبات الأداء المادي، وعادة ما يتم استخدام الأقمشة غير المنسوجة عالية الأداء أو المواد المركبة.

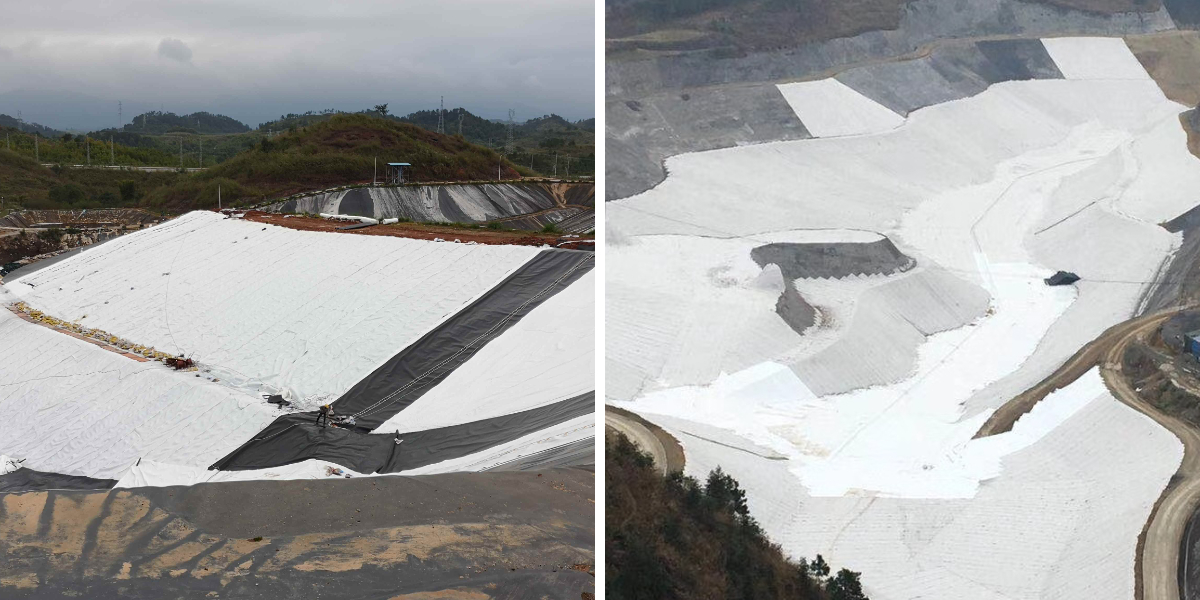

موقع مكب النفايات الصحي
الوظيفة: الحماية + الترشيح + الصرف
سيناريو التطبيق:

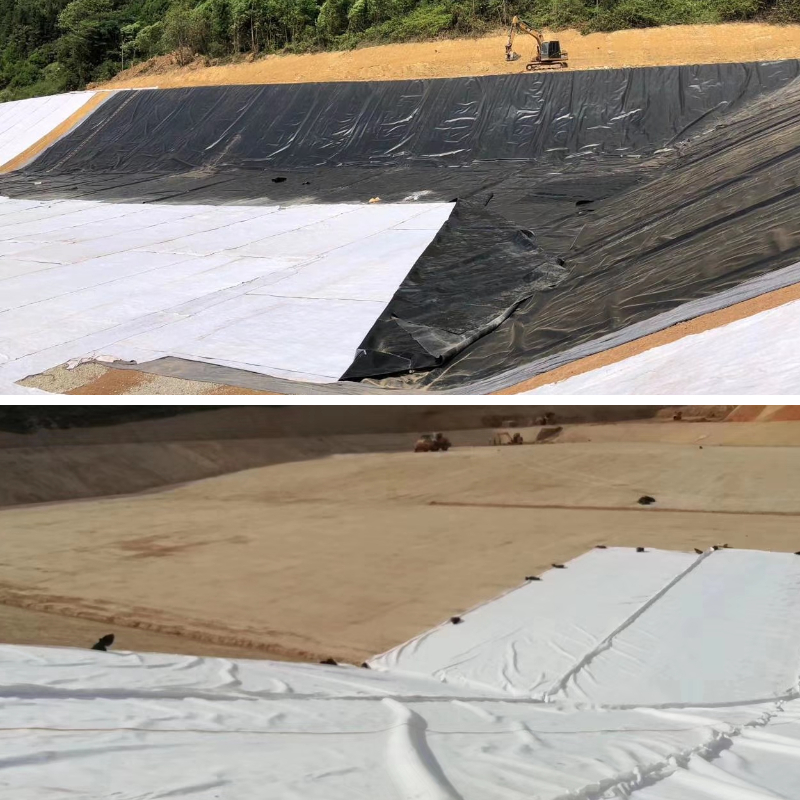

نظام حماية القاع: يوضع أسفل وفوق غشاء البولي إيثيلين عالي الكثافة المضاد للتسرب.
تحت الغشاء: يعمل بشكل أساسي كإجراء وقائي لمنع الأجسام الحادة الموجودة في الأساس من ثقب الغشاء المضاد للتسرب باهظ الثمن.
على الغشاء: يعمل كطبقة ترشيح وطبقة موصلة للمياه لنظام جمع الرشح، مع حماية الغشاء غير المنفذ.
نظام التغطية النهائية: في طبقة التغطية المختومة، يلعب دوراً في الصرف والترشيح.
بركة مخلفات التعدين، ساحة تخزين الرماد المتطاير
الوظيفة: على غرار مكب النفايات، يتم استخدامه لمنع تسرب السوائل الضارة وضمان تصريف مستقر للكومة.
4. هندسة البناء والبلدية
الصرف الأساس
الوظيفة: الصرف + الترشيح
سيناريوهات التطبيق: محيط الأساسات والأقبية للمباني.
الطريقة المحددة: وضع أنابيب الصرف الصحي المغلفة بالجيوتكستايل أو قنوات الصرف العمياء على الجانب الخارجي من جدار الأساس لجمع المياه الجوفية وتحويلها، وخفض مستوى المياه الجوفية، وتقليل الضغط المائي الهيكلي.
تصريف مياه الصرف الصحي لسقف حديقة السطح ومرآب تحت الأرض
الوظيفة: الترشيح + الصرف
الطريقة المحددة: وضع الجيوتكستايل تحت تربة الزراعة لمنع جزيئات التربة من حجب ألواح الصرف أو الأنابيب الموجودة أسفلها، مع ضمان تصريف المياه الزائدة بسلاسة.
لف الأنابيب
الوظيفة: الترشيح + الحماية
سيناريو التطبيق: محيط أنابيب الصرف الصحي البلدية وأنابيب التسرب.
الطريقة المحددة: لف الحصى والأنابيب بالجيوتكستايل لتشكيل نظام تصريف وترشيح كامل، مما يمنع دخول التربة وسد الأنابيب.
5. تطبيقات خاصة أخرى
جدار احتجاز ترابي مقوى/منحدر شديد الانحدار
الوظيفة: التعزيز
سيناريو التطبيق: بناء جدران احتجاز عالية أو منحدرات بيئية.
طريقة محددة: تُوضع طبقات من الجيوتكستايل المنسوج أو المحبوك عالي القوة في التربة، ثم يُطوى أحد طرفيه للخلف أو يُوصل باللوح، ويُسحب باستخدام الاحتكاك لتكوين هيكل مركب مستقر. هذا الهيكل أخف وزنًا وأكثر ليونة وأقل تكلفة من الجدران الاستنادية التقليدية.
الهندسة الطارئة والطرق المؤقتة
الوظيفة: العزل + التعزيز
سيناريو التطبيق: هناك حاجة إلى إنشاء قنوات مؤقتة بسرعة في المناطق اللينة مثل الأراضي الطينية والمستنقعات.
الطريقة المحددة: وضع طبقة واحدة أو أكثر من الجيوتكستايل عالي القوة مباشرة على شكل "شبكة جغرافية"، ثم ملء كمية صغيرة من الحجر لتشكيل طريق وصول قابل للعبور إلى البناء بسرعة.
باختصار، يُعدّ استخدام الجيوتكستايل نموذجًا للدمج بين تقنيات الهندسة الحديثة وعلوم المواد. فهو يُعالج بشكل منهجي قضايا الاستقرار والمتانة والبيئة في الهندسة من خلال مادة بسيطة واقتصادية نسبيًا. عند اختيار الجيوتكستايل وتطبيقه، من الضروري اختيار النوع والمواصفات المناسبة بناءً على المتطلبات الهندسية الخاصة، وظروف التربة، والمتطلبات الوظيفية.
