قماش مرشح جيوتك
1. قوة عالية:عالية الشد، ومقاومة للتمزق، وقوة الانفجار.
2. متين ومقاوم للتآكل:مصنوع من الألياف الصناعية، ومقاوم للتآكل الكيميائي، والكائنات الدقيقة، والإصابة بالحشرات، وله عمر خدمة طويل في التربة.
3. نفاذية جيدة:تتميز بنفاذية جيدة ويمكنها تصريف المياه وتصفيتها بشكل فعال.
4. سهولة البناء:إن خفة الوزن، وتوريد اللفائف، والنقل، والوضع كلها مريحة للغاية، مما يمكن أن يقلل بشكل كبير من فترة البناء.
5. فعالية عالية من حيث التكلفة:ويمكنه استبدال المواد التقليدية مثل طبقات ترشيح الرمل والحصى وطبقات العزل، مما يوفر تكاليف المواد والعمالة، ويحسن جودة الهندسة.
مقدمة المنتج:

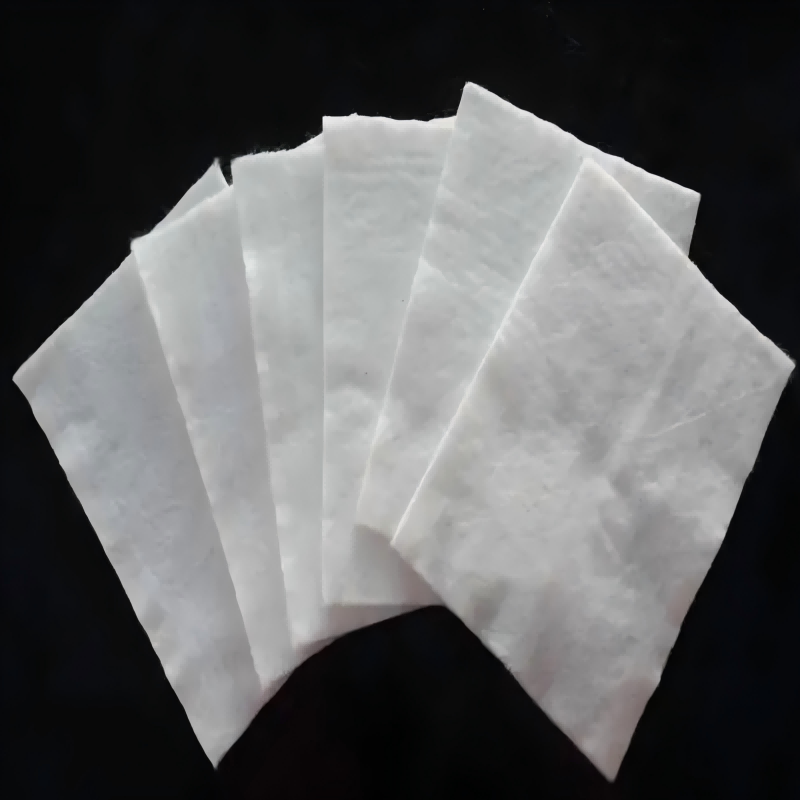

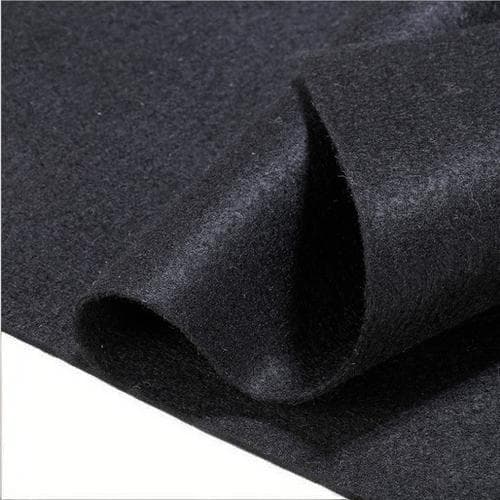

قماش ترشيح جيوتك هو نوع من المنسوجات المستخدمة في الهندسة المدنية. وهو مادة نفاذة تشبه القماش، مصنوعة من ألياف صناعية (مثل البولي بروبيلين والبوليستر والنايلون، إلخ) من خلال عمليات مثل الثقب بالإبرة أو النسيج. ويُعتبر مادة ثورية في الهندسة المدنية، إذ يلعب دورًا محوريًا في تحسين الأداء الهندسي، وإطالة عمر الخدمة، وخفض التكاليف.
الوظائف الرئيسية
تلعب الجيوتكستايل أربعة أدوار رئيسية في الهندسة، وفي بعض الأحيان يمكن أن يكون للجيوتكستايل الواحد وظائف متعددة في وقت واحد:
1. الانفصال
الوظيفة: عزل نوعين من المواد الجيوتقنية ذات الخصائص الفيزيائية المختلفة (مثل الحصى والتربة الناعمة) لمنع اختلاطهما مع بعضهما البعض.
مثال: عند وضع السكك الحديدية أو الطرق السريعة على أسس التربة الناعمة، فإن وضع المنسوجات الأرضية يمكن أن يمنع طبقة الحصى من الغرق في التربة الناعمة ويمنع أيضًا التربة الناعمة من التدفق إلى طبقة الحصى، وبالتالي الحفاظ على سلامة كل طبقة وقدرتها على التحمل وتقليل الاستقرار.
2. الترشيح
الوظيفة: بينما يسمح للسائل (الماء) بالمرور عموديًا، فإنه يمنع بشكل فعال الخسارة المفرطة لجزيئات التربة.
مثال: يُستخدم خلف قنوات الصرف الصحي، أو السدود، أو الجدران الاستنادية. يسمح هذا النسيج الأرضي بتصريف المياه بسلاسة، مع الحفاظ على التربة ومنع تآكلها وعدم استقرارها الهيكلي.
3. الصرف الصحي
الوظيفة: جمع ونقل السائل (تدفق الماء) داخل مستواه الخاص لتحقيق الصرف الأفقي.
مثال: يُستخدم في أنظمة الصرف في قاع الطرق، وبطانات الأنفاق، والمنشآت تحت الأرض. يمكنه جمع المياه وتوجيهها إلى أنابيب الصرف، مما يُخفِّف ضغط الماء في التربة المحيطة.
4. التعزيز
الوظيفة: الاستفادة من قوتها العالية في الشد لتوزيع الأحمال وتحسين توزيع الضغوط على التربة وبالتالي تعزيز قوة واستقرار التربة، على غرار قضبان الفولاذ في الخرسانة المسلحة.
مثال: يستخدم لتقوية الهياكل مثل السدود والجدران الاستنادية على المنحدرات الشديدة وأساسات التربة اللينة لمنع الانهيارات الأرضية والانهيارات.
5. الحماية
الوظيفة: تعمل كطبقة عازلة، حيث تمنع أو تقلل من تعرض المواد الأخرى (مثل الأغشية الجيوممبرينية المقاومة للماء) للثقب أو التلف بواسطة الأشياء الحادة.
على سبيل المثال: إن وضع المنسوجات الجيولوجية على جانبي الغشاء الجيوممبريني المضاد للتسرب في مكب النفايات يمكن أن يحمي الغشاء من التعرض للاختراق بواسطة الحصى أسفله أو القمامة أعلاه.
الأنواع الرئيسية
وفقًا لعمليات التصنيع والهياكل المختلفة، يتم تقسيم الجيوتكستايل بشكل أساسي إلى فئتين:
الجيوتكستايل غير المنسوج
عملية التصنيع: يتم ترتيب الألياف الصناعية بشكل عشوائي وتثبيتها عن طريق التشابك الميكانيكي (ثقب الإبرة)، أو الترابط الحراري، أو الترابط الكيميائي.
المميزات: يشبه البطانية، متجانس الخواص (بأداء متشابه في جميع الاتجاهات)، ويتميز بوظائف ترشيح وعزل وتصريف وحماية ممتازة. يُعدّ القماش غير المنسوج المثقوب بالإبر النوع الأكثر شيوعًا.
التطبيقات الشائعة: طبقة العزل، طبقة الترشيح، طبقة الصرف، الطبقة الواقية.
الجيوتكستايل المنسوج
طريقة التصنيع: يتم تصنيعها عن طريق نسج مجموعتين من الخيوط المتوازية (أو الخيوط المسطحة) على آلة النسيج، مع بنية تشبه الحقيبة المنسوجة.
الخصائص: يتميز بقوة شد عالية ومعامل مرونة، وتباين في الخواص (قد تختلف في الأداء الطولي والعرضي). وظيفته الرئيسية هي التعزيز والتثبيت، لكن أداءه في الترشيح والتصريف ضعيف.
التطبيقات الشائعة: هناك حاجة إلى هندسة التعزيز عالية القوة، مثل التعزيز الأساسي الناعم، واستقرار المنحدر الحاد، والجدران الاحتياطية، وما إلى ذلك.
بالإضافة إلى ذلك، هناك أنواع خاصة مثل الجيوتكسيل المحبوك والجيوتكسيل المركب المستخدم لتلبية متطلبات هندسية محددة.
معلمات المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية/(كيلو نيوتن/متر) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/م) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
أقصى استطالة عند أقصى حمل في الاتجاهين الطولي والعرضي/% |
30~80 |
|||||||||
3 |
أعلى قوة اختراق CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولي والعرضي/كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /٪ ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل التباين في السُمك (CV)/% ≤ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيقات المنتج:
1. هندسة الحفاظ على المياه
تعزيز مقاومة السدود والخزانات والقنوات المائية للتسرب.
حماية منحدرات الأنهار وحماية السواحل لمنع تآكل التربة.
2. هندسة النقل
تقوية قاع الطرق السريعة والسكك الحديدية لتقليل الترسبات والشقوق.
أنظمة مقاومة الماء والصرف للأنفاق ومترو الأنفاق.
3. الهندسة البيئية

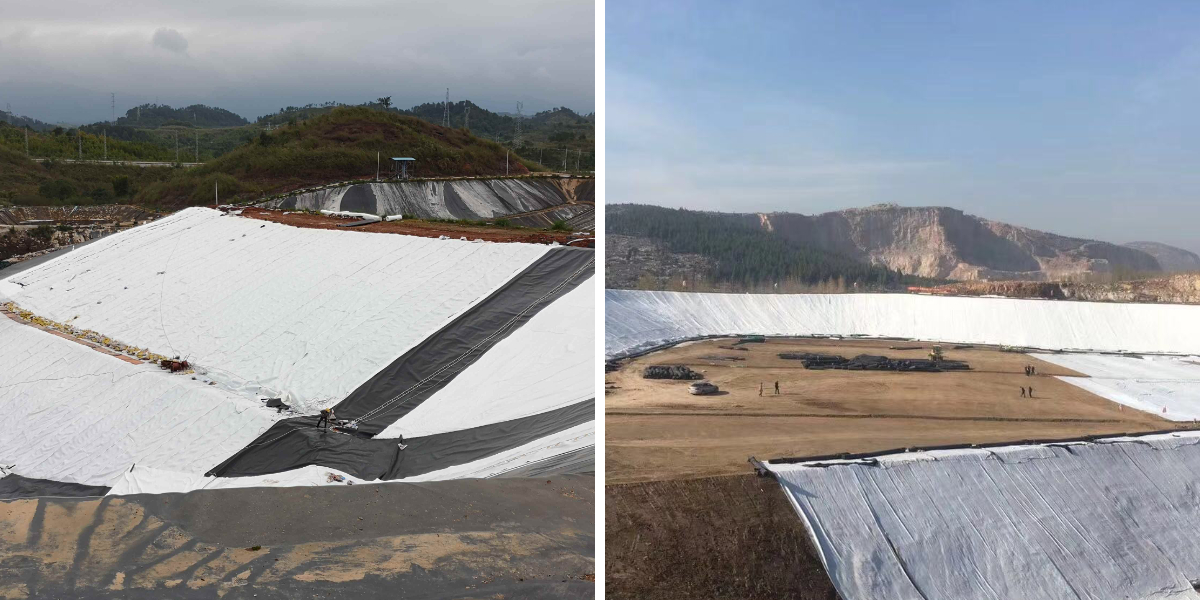

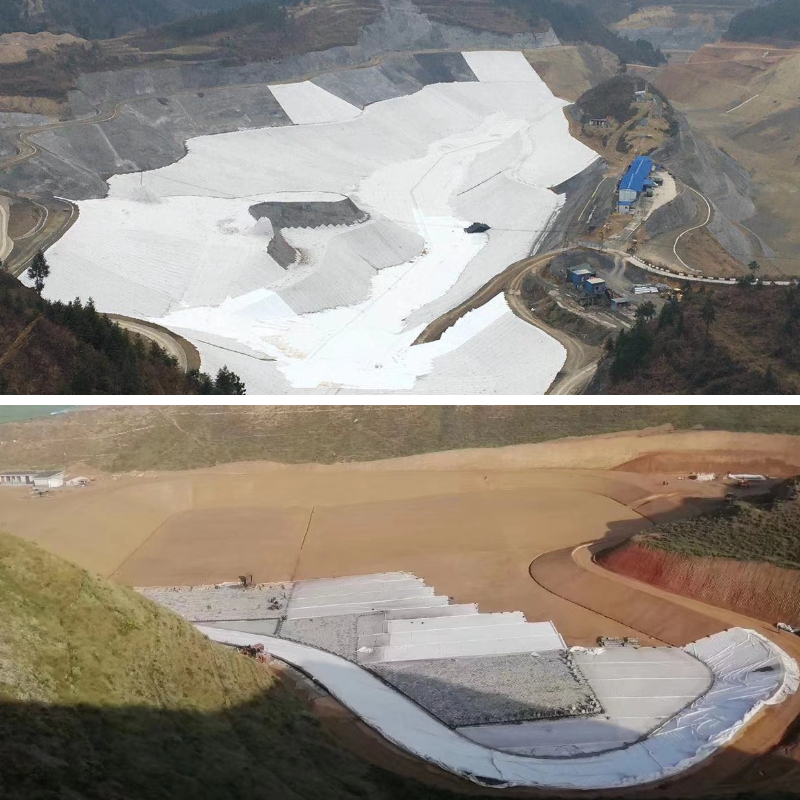

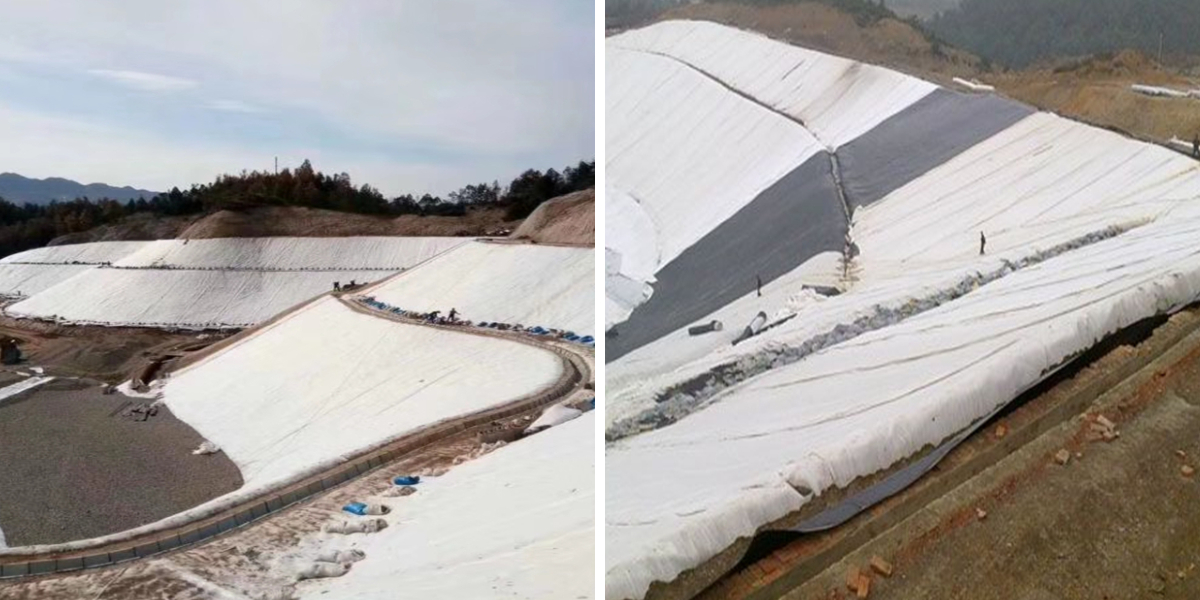

تبطين وتغطية مواقع مكبات النفايات لمنع تلوث المياه المتسربة.
استعادة الأراضي الرطبة ومكافحة تسرب البحيرات الاصطناعية.
4. هندسة البناء
عزل وصرف المياه في حديقة الطابق السفلي والسطح.
معالجة أساسات التربة الناعمة لتحسين قدرتها على التحمل.
5. الهندسة الزراعية
تحسين أنظمة الصرف والري في الأراضي الزراعية.
تعتبر برك الأسماك والخزانات غير منفذة للمياه.
يُعدّ الجيوتكستايل، باعتباره نوعًا جديدًا من مواد الهندسة الجيوتقنية، حلاً فعالًا للعديد من مشاكل الهندسة المدنية التقليدية من خلال وظائفه في العزل والترشيح والصرف والتسليح والحماية. فهو يُحسّن استقرار وسلامة ومتانة الأعمال الهندسية، مع توفير التكاليف والموارد، ويُعدّ عنصرًا أساسيًا وهامًا في الإنشاءات الهندسية الحديثة. يُعدّ اختيار النوع والمواصفات المناسبة للجيوتكستايل أمرًا بالغ الأهمية لضمان نجاح المشروع.
