القماش الجيوتك
1. البناء المريح:خفيفة الوزن، وسهلة القطع والوضع، مما يحسن كفاءة المشروع.
2. كفاءة اقتصادية:بالمقارنة مع المواد التقليدية مثل الرمل والخرسانة، فهي ذات تكاليف أقل ونتائج أفضل.
3. حماية البيئة والحفاظ على الطاقة:تقليل استخدام المواد الطبيعية وتقليل الأضرار البيئية الناجمة عن المشاريع الهندسية.
4. تعدد الوظائف:يمكن اختيار أنواع مختلفة (مثل النسيج والأقمشة غير المنسوجة) وفقًا للاحتياجات لتلبية متطلبات الهندسة المختلفة.
مقدمة المنتج:

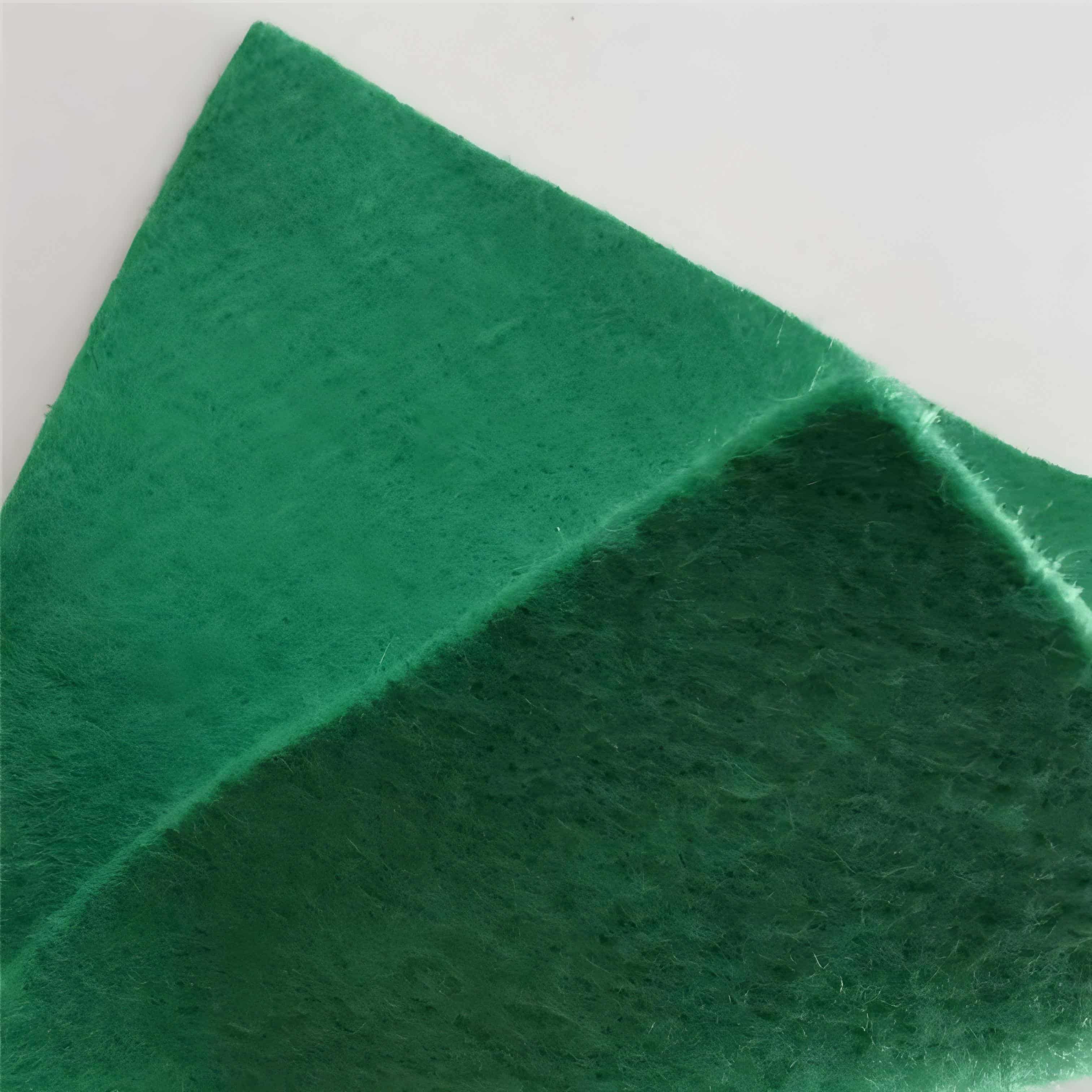

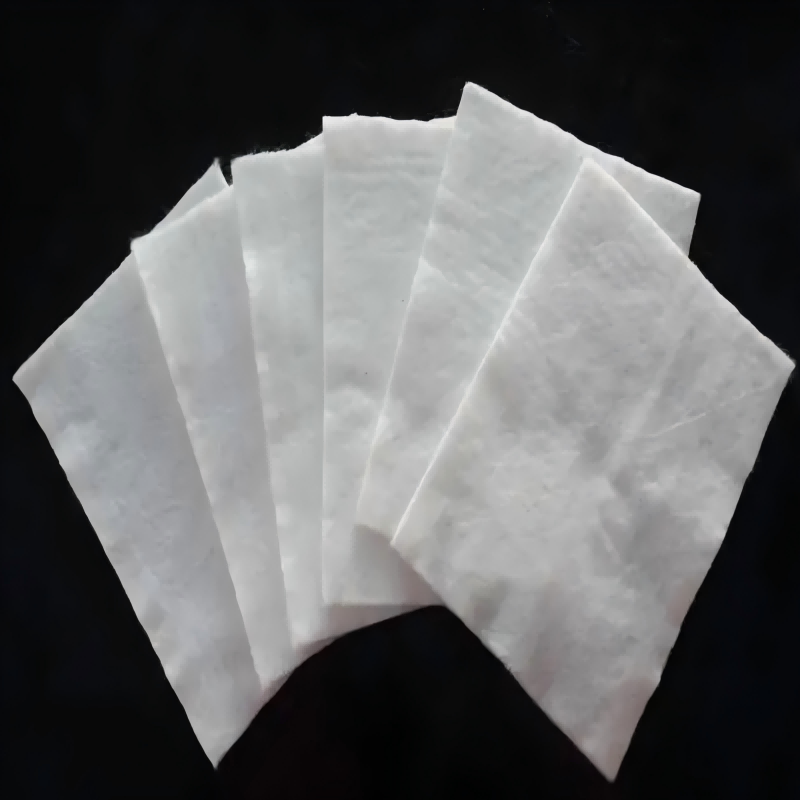

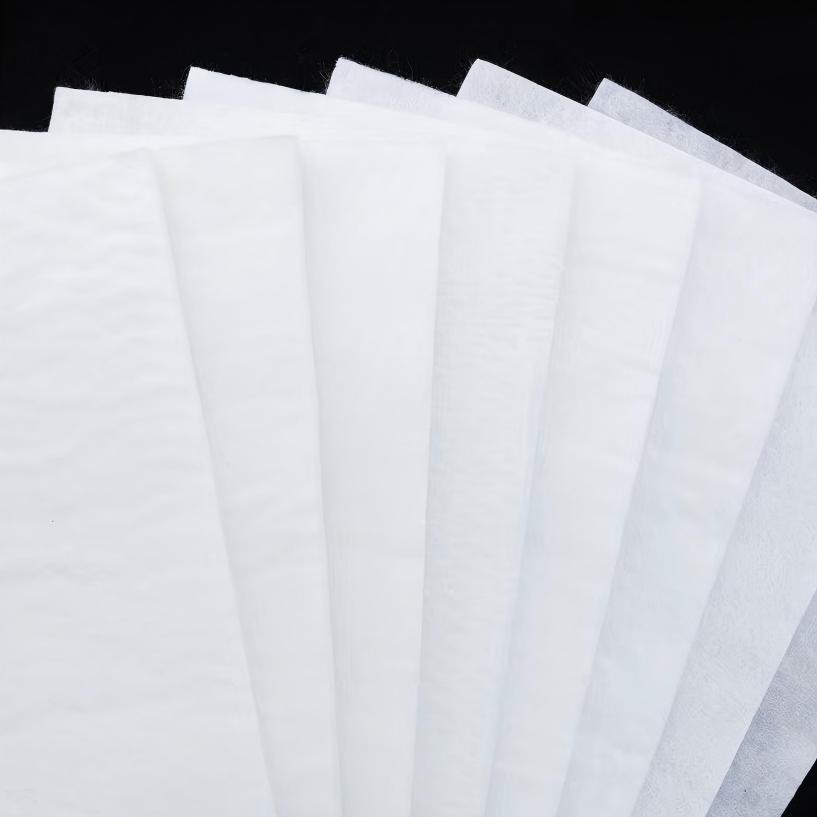

قماش جيو تك هو مادة جيوسينثتيكية نفاذة، مصنوعة من ألياف صناعية مثل البوليستر (PET) والبولي بروبيلين (PP)، من خلال عمليات التثقيب بالإبر أو النسيج أو الربط الحراري. المنتج النهائي عبارة عن قماش، بعرض يصل إلى 9 أمتار، وكتلة وحدة المساحة تتراوح بين 100 و1000 غ/م². يتكون هيكله الأساسي من تشابك الألياف لتكوين مسام، مما يمنح المادة توازنًا بين النفاذية والخواص الميكانيكية، ليصبح بمثابة "جسر مرن" يربط التربة بالبنية التحتية في الهندسة الجيوتقنية.
الميزات الأساسية
1. قوة عالية ومتانة
تتراوح قوة الشد بين 20 و150 كيلو نيوتن/متر، مما يجعلها قادرة على تحمل إجهادات معقدة وأحمال طويلة الأمد أثناء البناء. على سبيل المثال، في تدعيم المنحدرات العالية والشديدة، تجعل ميزة معامل المرونة للجيوتكستايل PET الخيار الأمثل.
مقاوم لشيخوخة الأشعة فوق البنفسجية، مع معدل احتفاظ بالقوة ≥ 50% بعد 500 ساعة من اختبار شيخوخة مصباح زينون، مما يضمن عمر خدمة يزيد عن 20 عامًا للهندسة الخارجية.
2. مرشح نفاذ
تبلغ معامل النفاذية الرأسية 0.1-10 سم/ثانية، مما يسمح بمرور تدفق المياه مع اعتراض جزيئات التربة لمنع تآكل التربة.
3. العزلة والحماية
وُضعت بين الحجارة المكسرة والتربة الرخوة لمنع انخفاض قدرة التحمل الناتجة عن اختلاط المواد. في معالجة الأساسات الرخوة لخط سكة حديد بكين-شنغهاي فائق السرعة، قللت طبقة العزل الجيوتكستالية من هبوط قاع الطريق بنسبة 30%.
4. تشتت التعزيزات
من خلال توفير قوة شد إضافية من خلال الاحتكاك، يُحسّن الاستقرار العام للتربة. في الجدران الاستنادية الترابية المُعززة، يُمكن للجيوتكستايل توزيع الأحمال وتقليل الهطول غير المُستوي بأكثر من 50%.
5. مقاومة التآكل والميكروبات
خدمة طويلة الأمد في البيئات الحمضية والقلوية بقيم pH تتراوح بين 2-12، ولا تتأثر بغزو الحشرات، ومناسبة للبيئات القاسية مثل مكبات النفايات.
6. بناء مريح

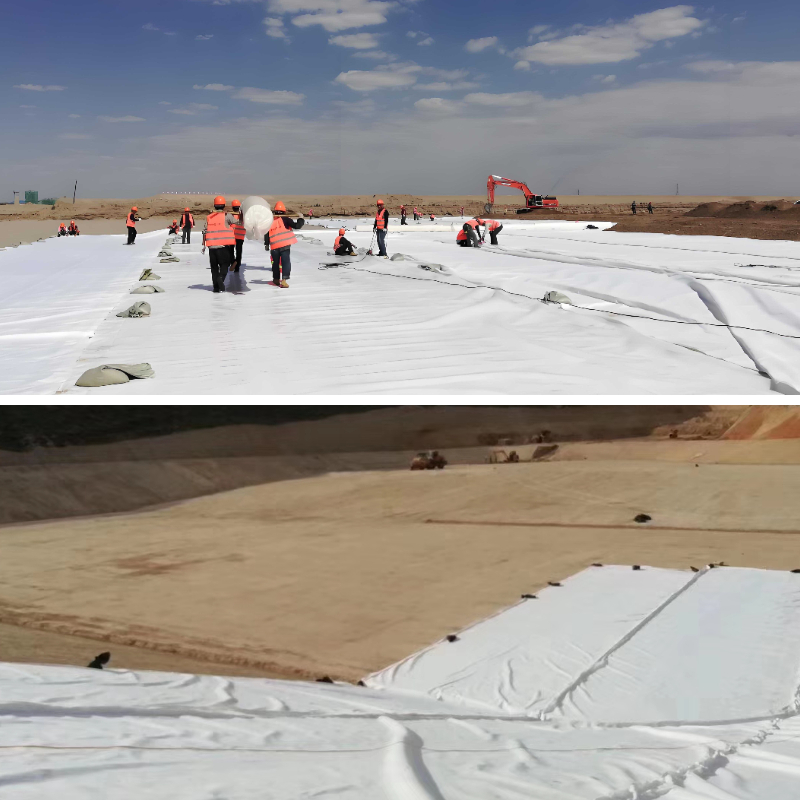

المادة لطيفة ويمكن وضعها يدويًا أو ميكانيكيًا، مما يقلل بشكل كبير من فترة البناء.
معلمات المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية/(كيلو نيوتن/متر) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
أقصى استطالة عند أقصى حمل في الاتجاهين الطولي والعرضي/% |
30~80 |
|||||||||
3 |
قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولي والعرضي/كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /٪ ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل التباين في السُمك (CV)/% ≤ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيقات المنتج:
1. هندسة الحفاظ على المياه
حماية السدود: باعتبارها طبقة مضادة للتصفية، فإنها تمنع الأضرار الناجمة عن الأنابيب. في مشروع الخوانق الثلاثة، تتجاوز مساحة تغطية النسيج الأرضي 2 مليون متر مربع، مما يعترض بشكل فعال جزيئات التربة بحجم جسيمات ≥ 0.1 مم.
قناة مضادة للتسرب: مركب مع غشاء جيوممبرين لتشكيل بنية "قطعة قماش واحدة، غشاء واحد"، مما يقلل التسرب بنسبة تزيد عن 90%.
2. البنية التحتية للنقل
تقوية أساس الطريق: يُمكن زيادة قدرة تحمل التربة اللينة بمرتين إلى ثلاث مرات عن طريق وضع الجيوتكستايل في أساسات التربة اللينة. في معالجة الأساسات اللينة لجزء من خط سكة حديد شنغهاي كونمينغ فائق السرعة، استُخدم الجيوتكستايل للتحكم في هبوط ما بعد البناء في حدود 10 سم.
صيانة الطرق: باعتبارها مادةً مضادةً للتشقق في رصف الأسفلت، تُؤخر ظهور الشقوق العاكسة. وقد أظهرت التجارب أن طبقات الجيوتكستايل تُطيل عمر أسطح الطرق من 5 إلى 8 سنوات.
3. هندسة حماية البيئة

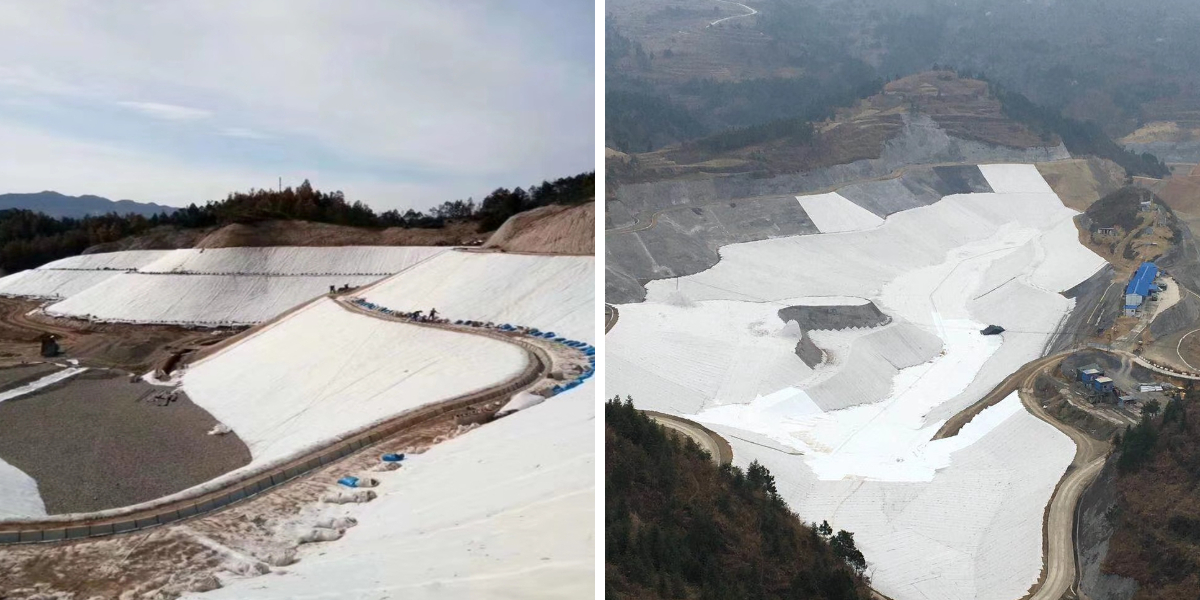

مكب النفايات: يعمل كطبقة واقية تمنع تسرب المياه الجوفية. يعتمد مكب نفايات بكين أسووي على بنية مركبة من الجيوتكستايل/الغشاء الأرضي، مما يقلل تسرب الراشح إلى أقل من 0.01 لتر/م².
معالجة مياه الصرف الصحي: تستخدم لطبقة مرشح الفلتر الحيوي لتحسين كفاءة المعالجة بنسبة 30%.
4. البناء البلدي
عزل الهياكل تحت الأرض: في هندسة الأنفاق والطوابق السفلية، تحمي الجيوتكستايل الغشاء الجيوممبري من التلف الناتج عن الثقب، مما يضمن سلامة الطبقة المقاومة للماء.
حماية الأنابيب: لف أنابيب الصرف الصحي لتقليل الضرر الناتج عن احتكاك التربة وإطالة عمرها الافتراضي لأكثر من 15 عامًا.
5. السيناريوهات الناشئة
الاستعادة البيئية: كطبقة ترشيح في الأراضي الرطبة الاصطناعية، فهي تحافظ على كفاءة تبادل المياه مع منع فقدان الركيزة.
الهندسة الزراعية: تستخدم لتصريف الأراضي الزراعية، وخفض مستويات المياه الجوفية، ومنع تملح التربة.
يحل الجيوتكستايل مشكلة "الهندسة واسعة النطاق" باستخدام "مواد صغيرة"، كما أن تعدد وظائفه ومتانته ومزاياه البيئية تجعله "الركيزة الخفية" لبناء البنية التحتية الحديثة. من سد الخوانق الثلاثة إلى جسر هونغ كونغ تشوهاي ماكاو، ومن سكة حديد تشينغهاي التبت إلى مترو الأنفاق، يتوسع نطاق تطبيقات الجيوتكستايل باستمرار من خلال الابتكار التكنولوجي، مما يوفر دعمًا قويًا للتنمية المستدامة.
