نسيج النسيج الجغرافي
1. مادة متعددة الوظائف ومتعددة الاستخدامات:تكمن الميزة الأساسية في دمج وظائف متعددة، مثل العزل والترشيح والصرف والتعزيز والحماية. يمكن لمادة واحدة حل العديد من المشاكل الهندسية في آنٍ واحد.
2. سهولة البناء وكفاءة عالية:المادة خفيفة الوزن، يتم توفيرها على شكل لفات، وسهلة القطع والنقل والوضع، مما يبسط عملية البناء بشكل كبير ويقصر فترة البناء.
3. خفض التكاليف الإجمالية وتسليط الضوء على الفوائد الاقتصادية:يمكن أن يحل محل المواد التقليدية مثل الرمل والحجر والحصى بكميات كبيرة، مما يوفر تكاليف المواد وتكاليف النقل وتكاليف العمالة ويقلل من تكلفة المشروع الإجمالية.التكاليف.
4. مقاومة التآكل وعمر الخدمة الطويل:مصنوع من ألياف صناعية، ومقاوم للأحماض والقلويات والتآكل البيولوجي والكيميائي، ويمكنه الحفاظ على أدائه في التربة والمياه لفترة طويلة، مع عمر خدمة طويل.
مقدمة المنتج:

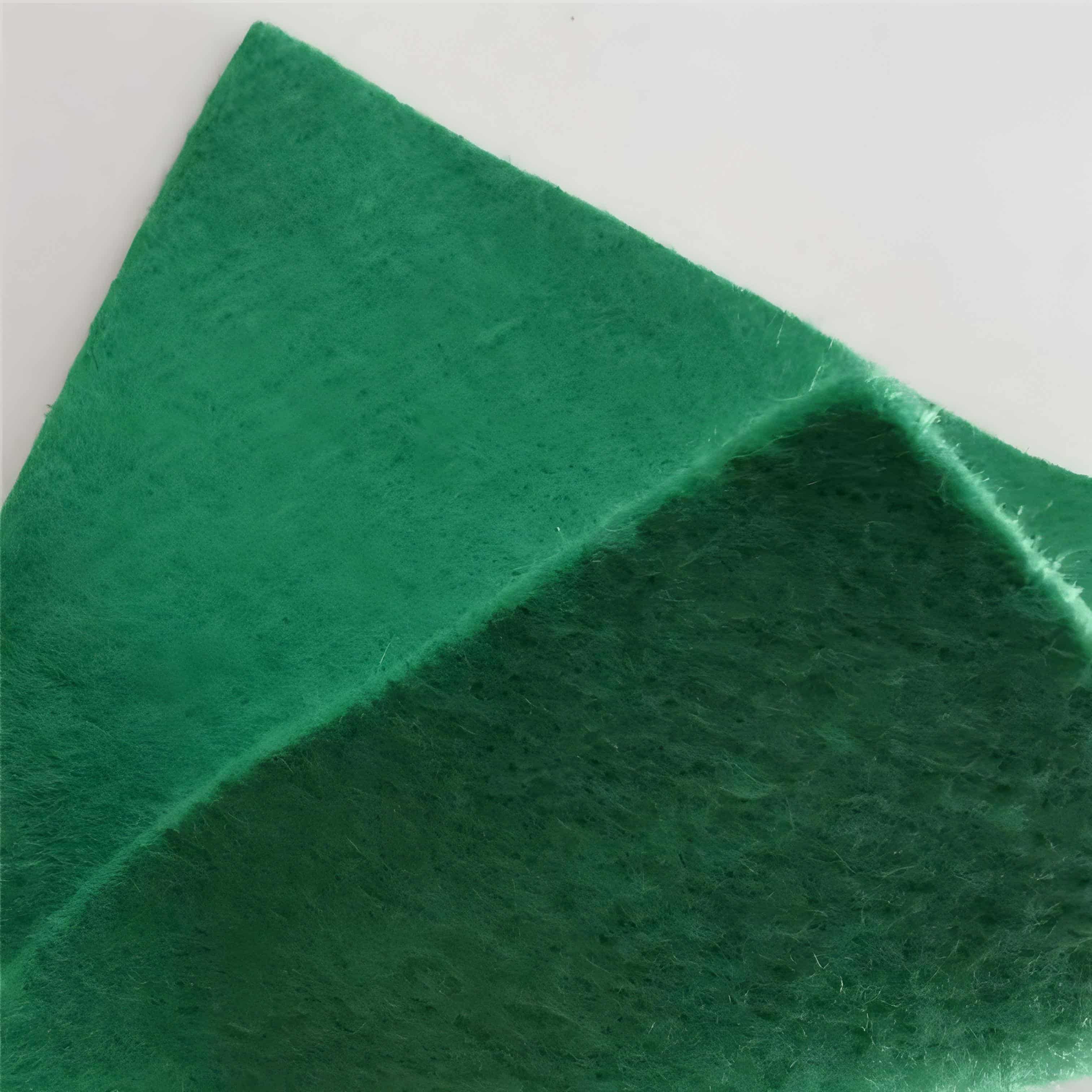

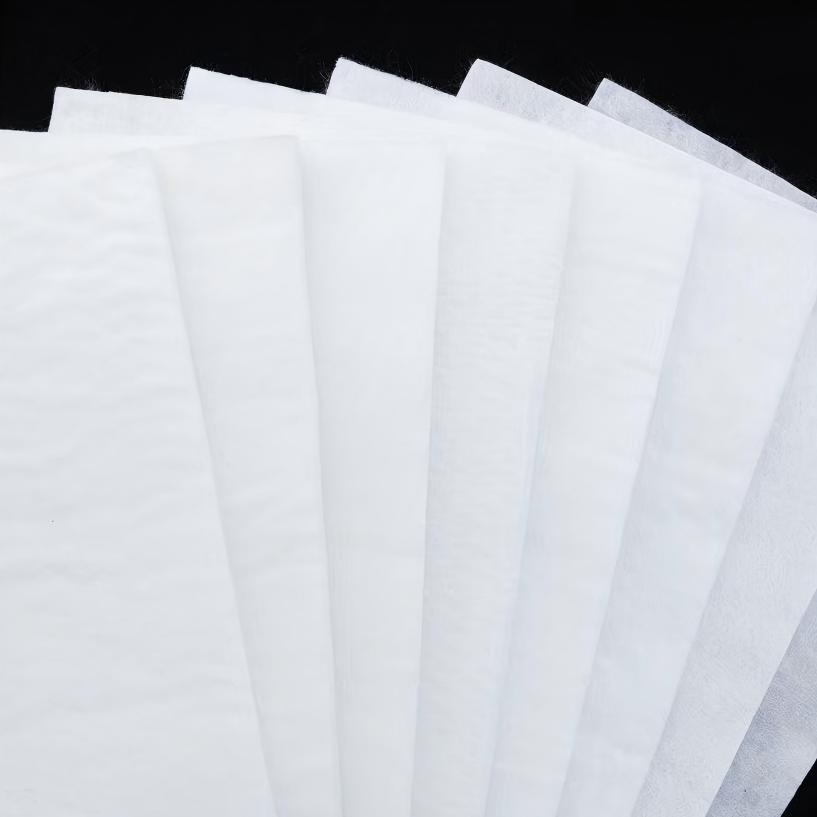

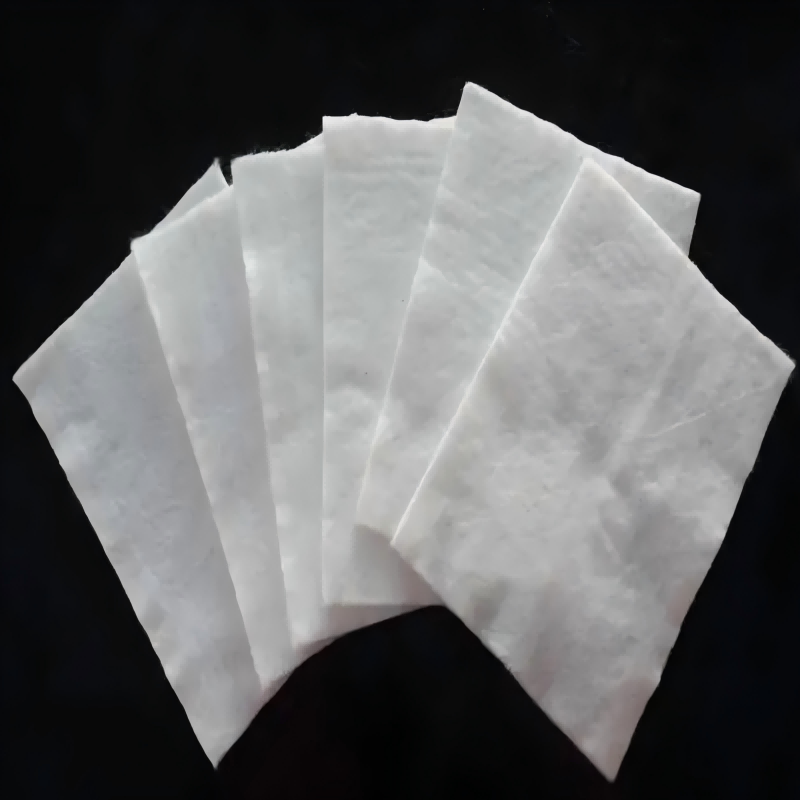

النسيج الجغرافي هو مادة جيوسينثيتيكية نفاذة مصنوعة من ألياف اصطناعية من خلال ثقب الإبرة أو النسيج.
وهنا مقدمة مفصلة عنه:
تصنيف
1. الجيوتكستايل الطيني ذو الخيوط الطويلة: يُعرف أيضًا باسم الجيوتكستايل البوليستر، وله خصائص مثل القوة العالية، والاستطالة المنخفضة، والمتانة، ومقاومة التآكل.
2. الجيوتكستايل القصير المثقب بالإبر: مصنوع من ألياف قصيرة مجعدة من البوليستر بدقة ألياف تتراوح بين 6-12 دينير وطول 54-64 مم كمواد خام، ويتم إنتاجه من خلال عمليات معدات الإنتاج غير المنسوجة مثل الفتح والتمشيط والخلط ووضع الشبكة وثقب الإبر.
3. الجيوتكستايل المنسوج: مصنوع من البولي بروبيلين والخيوط المسطحة الأكريليكية، وله قوة شد جيدة ومقاومة للتمزق.
4. الجيوتكستايل المنسوج: باستخدام الألياف الصناعية الاصطناعية عالية القوة مثل البولي بروبيلين والبوليستر والنايلون كمواد خام، يتم نسجها في هيكل متشابك منتظم مع قدرة تحمل شاملة عالية.
5. الجيوتكستايل المحروق: بما في ذلك قاعدة الجيوتكستايل غير المنسوجة والطبقة الملبدة، والتي لا تحقق التكتل السطحي فحسب، بل تحافظ أيضًا على الخصائص الأصلية للجيوتكستايل غير المنسوج، وهي مصممة ومطورة خصيصًا لتصميم مضاد للانزلاق للمنحدرات في مكبات النفايات الصحية.
ميزة
١. أداء بدني فائق: خفيف الوزن، عرضه عادةً ٤-٦ أمتار، وطوله ٥٠-١٠٠ متر، وعرضه يصل إلى ٩ أمتار؛ كتلة وحدة المساحة ١٠٠-١٠٠٠ جم/م². يتميز بقوة عالية، ويستخدم أليافًا بلاستيكية للحفاظ على قوة واستطالة كافية في البيئات الجافة والرطبة.
2. استقرار كيميائي جيد: مقاوم للتآكل، وقادر على مقاومة التآكل لفترة طويلة في التربة والمياه بمستويات مختلفة من الرقم الهيدروجيني؛ مقاومة جيدة للكائنات الحية الدقيقة وإصابات الحشرات دون ضرر.
3. نفاذية جيدة للمياه: توجد فجوات بين الألياف، والتي تتمتع بنفاذية جيدة للمياه ويمكنها السماح بمرور تدفق المياه مع اعتراض جزيئات التربة بشكل فعال.
4. البناء المريح: المادة خفيفة ومرنة وسهلة النقل والوضع والبناء.
تأثير
1. العزل: عزل مواد البناء ذات الخصائص الفيزيائية المختلفة لمنع فقدان المواد واختلاطها، والحفاظ على الهيكل والوظيفة العامة، وتعزيز قدرة تحمل الهيكل.
2. الترشيح: عندما يتدفق الماء من طبقة التربة الناعمة إلى طبقة التربة الخشنة، يتم الاستفادة من نفاذيتها ونفاذية الهواء للسماح بتدفق الماء، واعتراض جزيئات التربة، وما إلى ذلك، والحفاظ على استقرار هندسة التربة والمياه.
3. الصرف: يتمتع بقدرة جيدة على توصيل المياه ويمكنه تكوين قنوات تصريف داخل التربة لتصريف السوائل والغازات الزائدة.
4. التعزيز: تعزيز قوة الشد ومقاومة التشوه للتربة، وتحسين جودة التربة، وتعزيز استقرار الهياكل المبنية.
5. الحماية: عندما يتدفق الماء على التربة، فإنه يمكن أن ينشر أو ينقل أو يحلل الضغوط المركزة، مما يمنع التربة من التلف بسبب القوى الخارجية ويحمي التربة.
6. مضاد للثقب: يتم دمجه مع الغشاء الجيوممبرين لتشكيل مادة مركبة مقاومة للماء ومضادة للتسرب، ويلعب دورًا في منع الثقب.
معلمات المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية/(كيلو نيوتن/متر) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
أقصى استطالة عند أقصى حمل في الاتجاهين الطولي والعرضي/% |
30~80 |
|||||||||
3 |
قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولي والعرضي/كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /% ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل التباين في السُمك (CV)/% ≤ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيقات المنتج:
1. مجال هندسة النقل
تتطلب هندسة المرور متطلبات عالية للغاية فيما يتعلق باستقرار قاع الطريق ومتانة الرصيف، كما أن إضافة المنسوجات الأرضية يمكن أن يحسن جودة المشروع بشكل فعال
هندسة السكك الحديدية:
يتم استخدامه لتقوية أساس السكك الحديدية، وتعزيز قوة القص وسلامة تربة الأساس، وتقليل الاستقرار وتشوه الأساس أثناء تشغيل القطار، وخاصة في أقسام الأساسات ذات التربة اللينة، ويكون التأثير كبيرًا.
يُشكّل وضع الجيوتكستايل بين المسار وقاع الطريق عزلًا يمنع اختلاط حشو المسار وتربة قاع الطريق. كما يتميز بخاصية ترشيح تمنع جزيئات التربة الدقيقة من سدّ قنوات الصرف.
هندسة الطرق:
عند بناء طريق سريع جديد، فإن وضع الجيوتكستايل بين قاع الطريق والطبقة الأساسية يمكن أن يعزل المواد ذات أحجام الجسيمات المختلفة، ويمنع مادة الطبقة الأساسية من التسلل إلى تربة قاع الطريق، ويضمن استقرار بنية الطبقة الأساسية.
في صيانة رصف الطرق السريعة، يُستخدم لإصلاح شقوق الرصف. فوضع الجيوتكستايل بين الرصيف القديم والطبقة السطحية الجديدة يُخفف انعكاس الشقوق بفعالية، ويُطيل عمر الرصيف.
بالنسبة للطرق السريعة على أسس التربة الناعمة، فإن استخدام التعزيزات الجيوتكستايلية يمكن أن يؤدي إلى تشتيت الأحمال وتحسين قدرة تحمل الأساس وتقليل الاستقرار غير المتساوي لقاع الطريق.
هندسة المطارات:
في معالجة أساسات مدارج المطارات وممراتها، يمكن للجيوتكستايل تعزيز السلامة الشاملة ومقاومة التشوه للأساس، ومقاومة قوة التأثير الضخمة أثناء إقلاع وهبوط الطائرات.
وضع مادة الجيوتكسيل بين الطبقات الأساسية والسطحية للمدرج لتصفية وتصريف المياه، ومنع مياه الأمطار من التسرب إلى الأساس والتسبب في أضرار.
2. مجال هندسة الحفاظ على المياه
في الهندسة الهيدروليكية، تلعب الجيوتكستايل دورًا رئيسيًا في منع التسرب والصرف والحماية وغيرها من الجوانب:

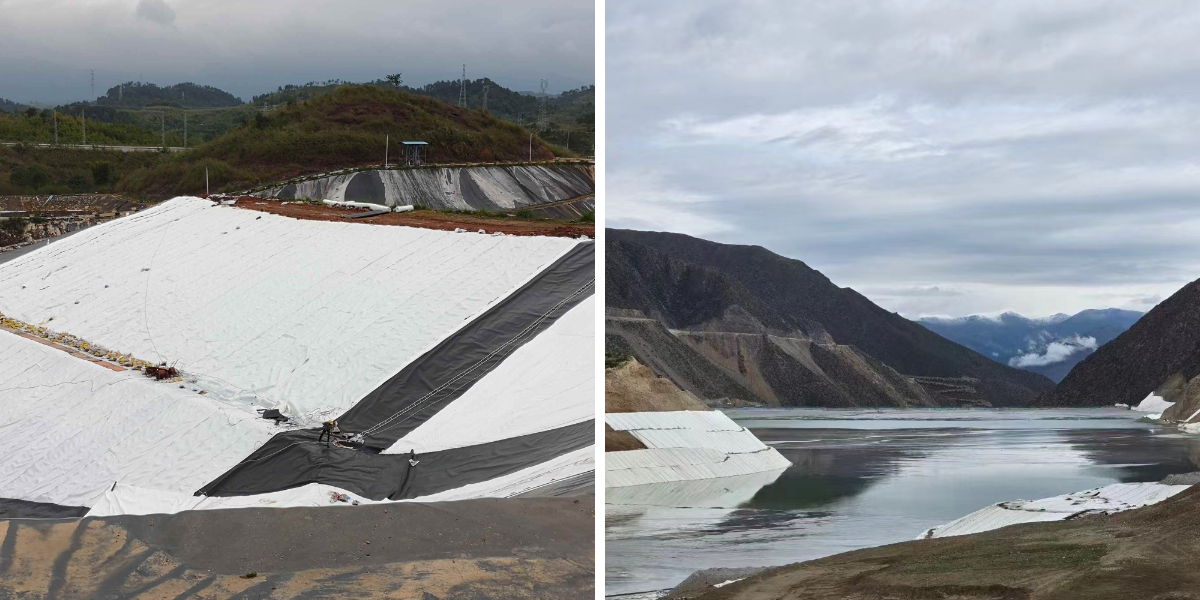

هندسة السدود:
يُستخدم الجيوتكستايل لحماية منحدرات السدود. فعندما يتدفق الماء فوق السد، يُشتت الضغط المُركّز الناتج عن تدفق المياه، ويُقلّل من تآكل تربة السد، ويحمي سلامته.
أثناء عملية ملء السد، يتم الاستفادة من تأثير عزل الجيوتكستايل لفصل الحشوات ذات الخصائص المختلفة، مما يتجنب تأثير اختلاط المواد على الاستقرار الهيكلي للسد.
هندسة الخزانات والقنوات:
إن وضع الجيوتكستايل في قاع الخزان يمكن أن يلعب دور الترشيح والصرف، مما يمنع جزيئات التربة من الانجراف مع تدفق المياه، وفي نفس الوقت، تصريف التسرب في قاع الخزان لضمان تشغيله بشكل طبيعي.
إن وضع الجيوتكستايل على المنحدرات وأسفل قنوات الري يمكن أن يقلل من تآكل تدفق المياه على القنوات، ويطيل عمر خدمة القنوات، ويحسن كفاءة توصيل المياه للقنوات.
مشروع تنظيم النهر:
بعد تجريف النهر، يمكن وضع الجيوتكسيل على منحدر ضفة النهر وتغطيته بمواد التربة لزراعة النباتات، مما يمنع تآكل التربة على منحدر الضفة ويحسن البيئة الإيكولوجية للنهر.
يتم استخدام التعزيزات لحماية ضفة النهر لتعزيز استقرار هيكل حماية الضفة ومقاومة تأثير تدفق المياه.
3. مجال الهندسة البيئية
في الهندسة البيئية، تلعب الجيوتكستايل دورًا بارزًا في منع انتشار التلوث وضمان السلامة البيئية

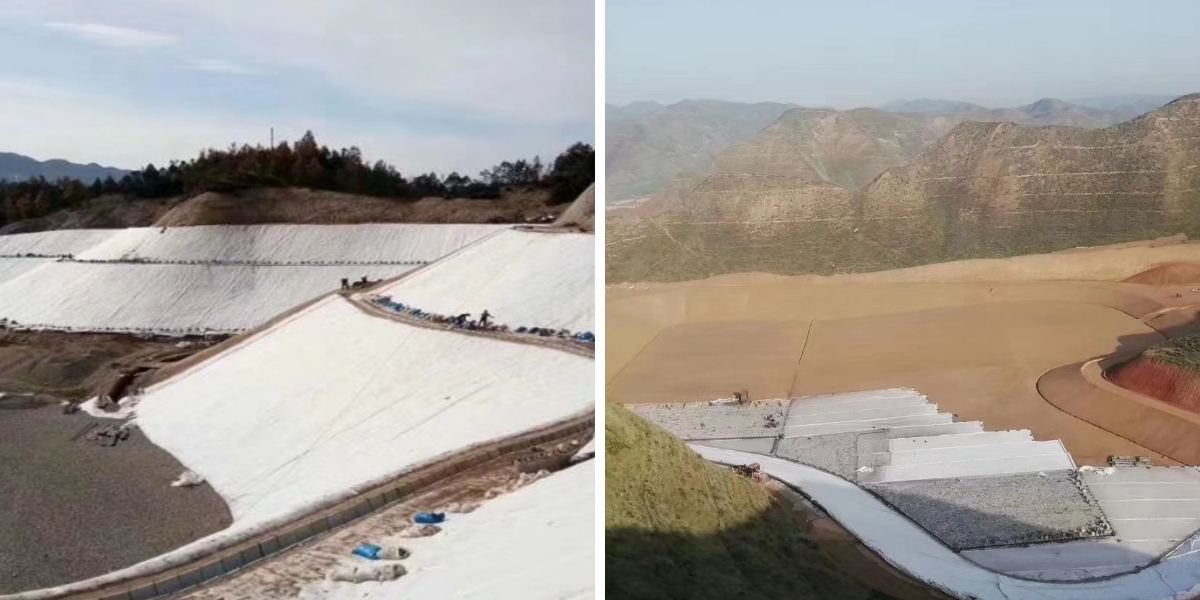

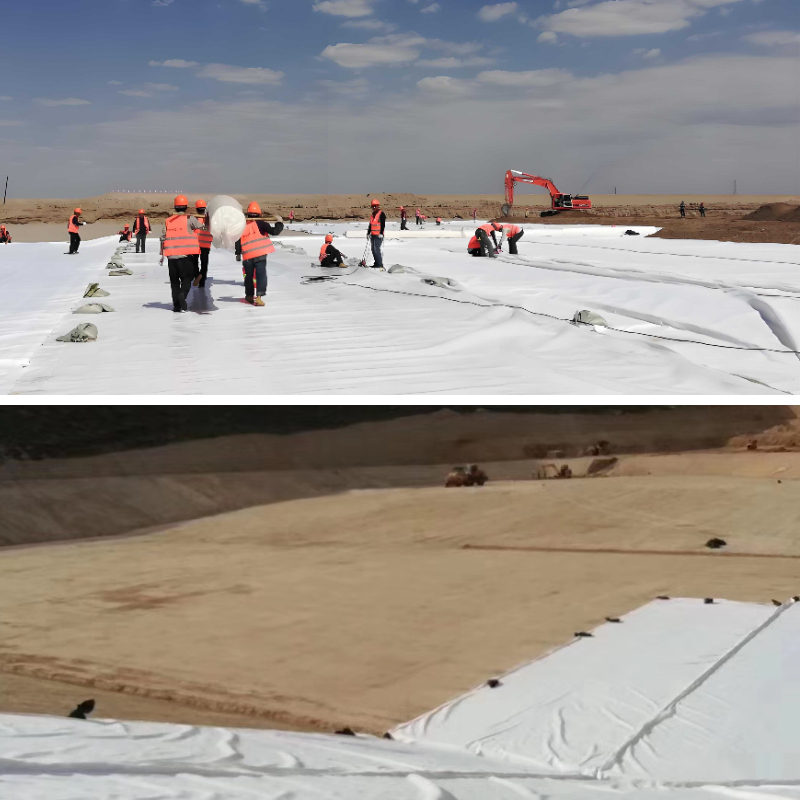

موقع مكب النفايات:

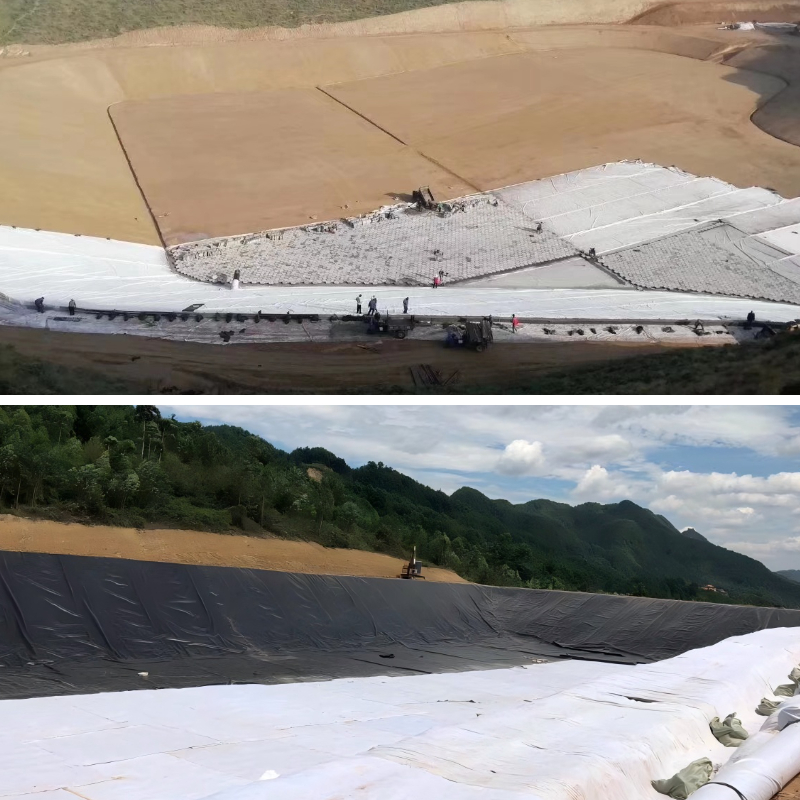

يُدمج مع غشاء أرضي لتشكيل نظام مُركّب مانع للتسرب. يُوضع نسيج أرضي فوق الغشاء لمنع الثقوب ومنع الأجسام الحادة في القمامة من ثقب الغشاء، مما يضمن تأثيرًا مانعًا للتسرب ويمنع تسرب النفايات من التربة والمياه الجوفية.
في نظام الصرف الصحي لمكب النفايات، يعمل الجيوتكستايل كطبقة ترشيح، مما يسمح بمرور السائل المتسرب مع اعتراض جزيئات القمامة لمنع الانسدادات في أنابيب الصرف الصحي.
مشروع معالجة مياه الصرف الصحي:
يمكن استخدام الجيوتكستايل كمواد ترشيح في خزانات الترسيب وخزانات الترشيح وغيرها من مرافق محطات معالجة مياه الصرف الصحي لفصل الجسيمات العالقة في مياه الصرف الصحي وتحسين كفاءة معالجة مياه الصرف الصحي.
تحمي الطبقة الواقية المضادة للتسرب المستخدمة في خزانات الصرف الصحي غشاء منع التسرب من التلف.
موقع التخلص من النفايات الصلبة:
عند التعامل مع النفايات الصلبة، كالنفايات الصناعية ومخلفات المصانع، تُعزل الجيوتكستايل النفايات عن التربة المحيطة بها، مما يمنع المواد الضارة من التسرب وتلويث البيئة. وفي الوقت نفسه، يُمكن تصريف المياه المتراكمة في الموقع عبر نظام الصرف الصحي، لتجنب ضياع النفايات نتيجة الغمر طويل الأمد.
4. في مجال الهندسة المعمارية والهندسة البلدية
هندسة أساسات البناء:
في معالجة أساسات المباني، بالنسبة لأساسات التربة اللينة، يمكن استخدام التعزيزات الجيوتكستايلية لزيادة قدرة تحمل الأساس، وتقليل هبوط الأساس، وضمان السلامة الهيكلية للمبنى.
يستخدم لعزل الأساسات ومنع اختلاط مواد الأساسات بالتربة وضمان جودة بناء الأساسات.
هندسة الصرف البلدي:
إن وضع الجيوتكستايل حول أنابيب الصرف الصحي تحت الأرض في المناطق الحضرية يمكن أن يلعب دور الترشيح والصرف، مما يمنع جزيئات التربة من دخول الأنابيب والتسبب في الانسدادات، بينما يدخل أيضًا المياه الجوفية إلى أنابيب الصرف لتصريفها.
في مرافق المدن الإسفنجية مثل حدائق الأمطار وآبار التسرب، يمكن استخدام المنسوجات الجيولوجية كطبقات ترشيح لتنقية مياه الأمطار وتعزيز تسرب مياه الأمطار.
هندسة باطن الأرض:
في بناء المشاريع تحت الأرض مثل المترو والأنفاق، يمكن استخدام الجيوتكستايل للصرف والترشيح بين الدعم الأولي والبطانة الثانوية، لتصريف التسرب من الصخور المحيطة وضمان جفاف واستقرار هيكل النفق.
في بناء الجدران المستمرة تحت الأرض، يمكن للمنسوجات الجيوتقنية حماية الجدران ومنع فقدان جزيئات التربة على الجانب الخارجي للجدران.
باختصار، تلعب الجيوتكستايل دورًا لا غنى عنه في مختلف المشاريع الهندسية بفضل وظائفها المتنوعة وأدائها المتميز، مما يوفر ضمانات مهمة لسلامة المشاريع واستقرارها ومتانتها. ومع التطور المستمر لتقنيات الهندسة، لا تزال مجالات تطبيقها تتوسع وتتعمق.
