نسيج جيولوجي للصرف
1. التنوع الوظيفي:له وظائف متعددة مثل الترشيح والتصريف والعزل والتقوية، مما يقلل من تنوع المواد الهندسية.
2. كفاءة البناء:خفيف الوزن وسهل التركيب، مما يمكن أن يقلل بشكل كبير من فترة البناء ويخفض تكاليف البناء.
3. مراعاة البيئة:يمكن إعادة تدوير المواد البوليمرية وإعادة استخدامها، كما أن عملية البناء لها تأثير ضئيل على البيئة المحيطة.
4. متانة عالية:مقاومة للتآكل، ومقاومة للشيخوخة، وعمر خدمة يصل إلى 10-50 عامًا، مما يقلل من تكاليف الصيانة اللاحقة.
مقدمة المنتج:

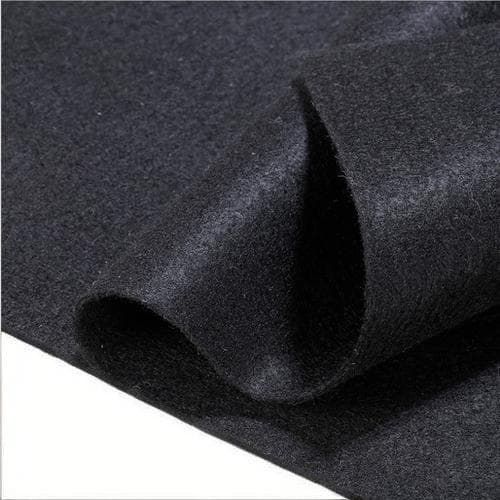

النسيج الجيولوجي للصرف هو مادة جيوسينثيتيكية نفاذة مصنوعة من ألياف صناعية (مثل البولي بروبيلين والبوليستر والنايلون وغيرها) من خلال عمليات مثل التثقيب بالإبر أو النسيج. وهو في الأساس "نسيج يستخدم في الهندسة المدنية" وهو المادة الأكثر استخدامًا في الهندسة الجيوتقنية، ويستخدم بشكل أساسي للتقوية والعزل والترشيح والصرف والحماية وغيرها من الأغراض.

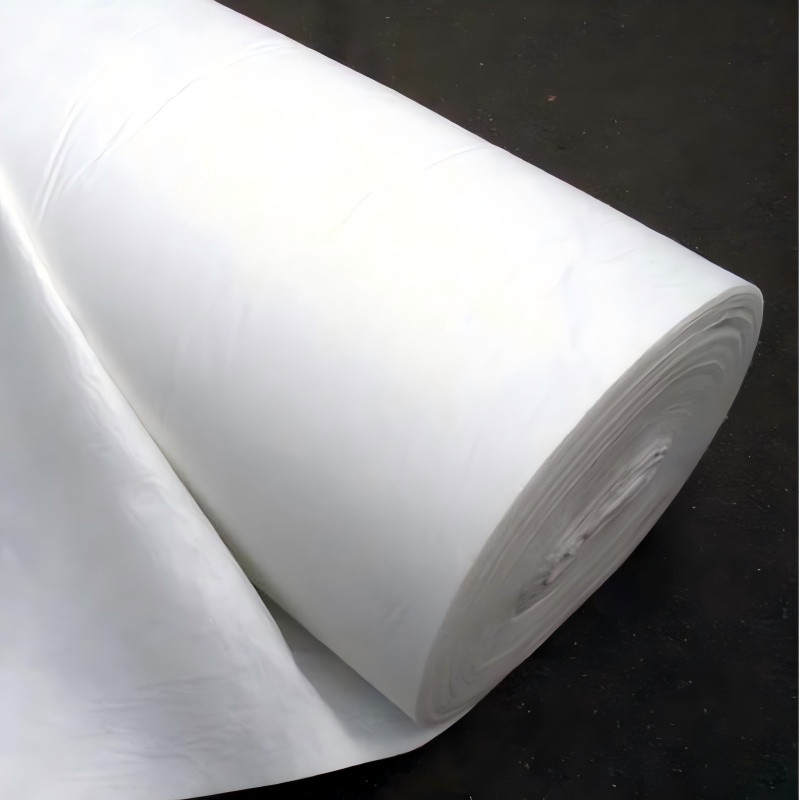

عادة ما يكون على شكل لفة، ويسهل نقله ووضعه، وهو مادة أساسية لا غنى عنها في الإنشاءات الهندسية الحديثة.
الميزات الرئيسية
يعود السبب في إمكانية استخدام المنسوجات الأرضية على نطاق واسع في مختلف المشاريع الهندسية إلى خصائصها الأساسية التالية:
1. قوة عالية:يتميز بمقاومة جيدة للشد والتمزق والانفجار والثقب، ويمكنه توزيع الأحمال وتحسين استقرار التربة.
2. متانة عالية:مصنوع من ألياف صناعية، وهو مقاوم للتآكل، ومقاوم للأحماض والقلويات، ومقاوم للكائنات الدقيقة والحشرات، ويمكنه الحفاظ على أداء طويل الأمد في أنواع مختلفة من التربة والمياه.
3. نفاذية جيدة:يتميز الهيكل بأنه فضفاض ومسامي، مما يسمح بمرور الماء بسلاسة في اتجاه عمودي على مستواه، مع منع فقدان جزيئات التربة بشكل فعال والقيام بدور الترشيح.
4. مرونة جيدة:يتميز هذا المنتج بملمس ناعم ويمكن أن يتناسب جيدًا مع مختلف أشكال الطبقات الأساسية، ويتكيف مع الهبوط غير المتساوي للأساس.
5. سهولة التركيب:الوزن الخفيف، وإمدادات اللف، والنقل، والوضع كلها مريحة للغاية، والتي يمكن أن تحسن بشكل كبير من كفاءة البناء وتقليل تكاليف العمالة.
معايير المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية / (كيلو نيوتن / م) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
أقصى استطالة عند أقصى حمل في الاتجاهين الطولي والعرضي /٪ |
30~80 |
|||||||||
3 |
قوة اختراق CBR العلوية / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولية والعرضية / كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90 (0.95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية (سم/ث) |
K× (10-¹~10-), حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /% ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة وحدة المساحة /% ≥ |
-5 |
|||||||||
9 |
معدل انحراف السماكة /% ≥ |
-10 |
|||||||||
10 |
معامل التباين في السماكة (CV) / % ≤ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب / مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولية والعرضية (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة للأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية ≥ |
80 |
||||||||
تطبيقات المنتج:
1. إنشاء الطرق السريعة والسكك الحديدية:
وظيفة العزل:يتم وضعها بين طبقة الطريق والحصى لمنع اختلاط التربة والحجارة، والحفاظ على سمك وقدرة تحمل الطبقة الهيكلية، وتقليل الهبوط غير المتساوي.
وظيفة التعزيز:يزيد من السلامة والاستقرار العامين لطبقة الطريق، ويوزع أحمال المركبات، ويطيل عمر خدمة الطريق.
2. هندسة الحفاظ على المياه (السدود والأنهار والسواحل):
وظيفة منع الترشيح:يستخدم لسطح المياه الخلفية للسدود، وحماية المنحدرات، والجدران الاستنادية، مما يسمح بتدفق المياه مع منع جزيئات التربة من الانجراف بفعل تدفق المياه، وتجنب التآكل والانجراف.
وظيفة الحماية:يستخدم لحماية ضفاف الأنهار والسواحل من التآكل، وتخفيف قوة تأثير تدفق المياه والأمواج.

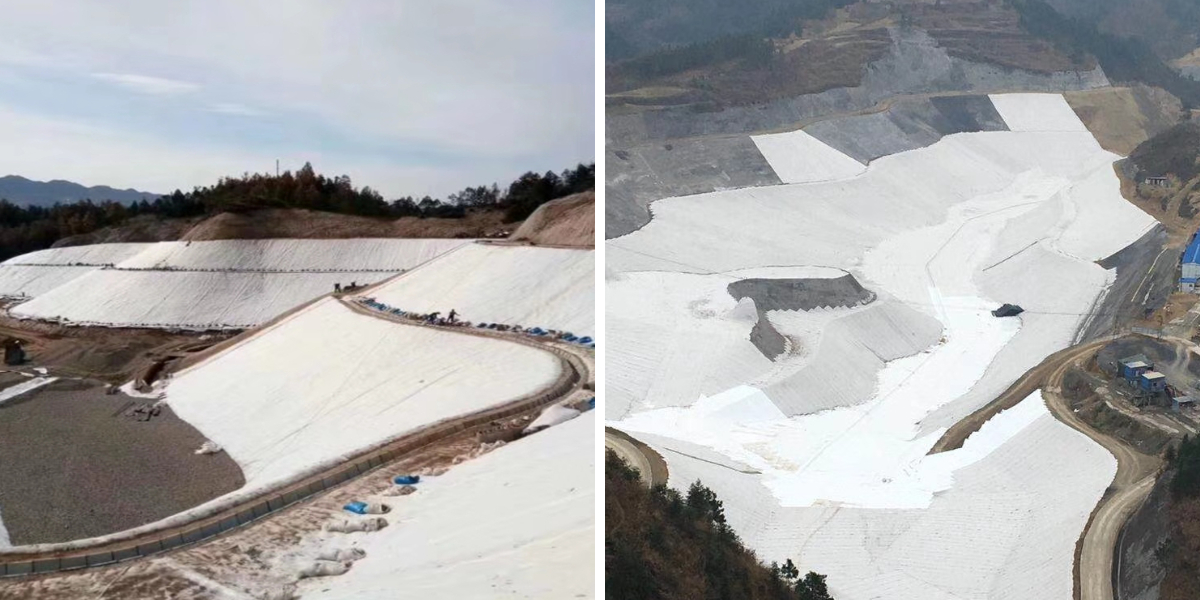

3. الهندسة البيئية (موقع دفن النفايات):
العزل والحماية:باعتبارها مكونًا من مكونات نظام التبطين الأساسي ونظام التغطية لموقع دفن النفايات، فإنها تعزل الملوثات وتحمي التربة والمياه الجوفية المحيطة.
إرشادات الصرف الصحي والغاز:وبالاقتران مع شبكة أنابيب الصرف، فإنه يجمع ويوجه بشكل فعال عصارة النفايات وغاز العادم.
4. مشروع البناء:
الصرف الأساس:تم وضعها حول القبو والأساس لتشكيل طبقة تصريف، مما يؤدي إلى إزالة المياه المتراكمة بشكل فعال وتقليل ضغط المياه الجوفية.
تصريف مياه الأمطار من سطح الحديقة/المرآب تحت الأرض:تُستخدم لزراعة أنظمة الأسطح، والتي لا يمكنها فقط تخزين المياه والرطوبة، ولكنها تقوم أيضًا بتصريف المياه الزائدة لمنع انسداد قنوات الصرف بواسطة نظام الجذور.
5. مجالات أخرى:
المطارات والملاعب الرياضية:تقوية الأساس الناعم واستقرار الملعب.
زراعة:يستخدم للوقاية من الأعشاب الضارة في المحاصيل، والعزل، والاحتفاظ بالرطوبة، وما إلى ذلك.
نسيج جيولوجي للصرفبفضل أدائها الممتاز وفوائدها الاقتصادية، حققت مادة النسيج، باعتبارها مادة هندسية فعالة، نقلة نوعية في استبدال التربة والحجارة بالنسيج. وقد أصبحت مادة أساسية في مشاريع الهندسة المدنية الحديثة لضمان السلامة، وتحسين الجودة، وخفض التكاليف، وحماية البيئة.
