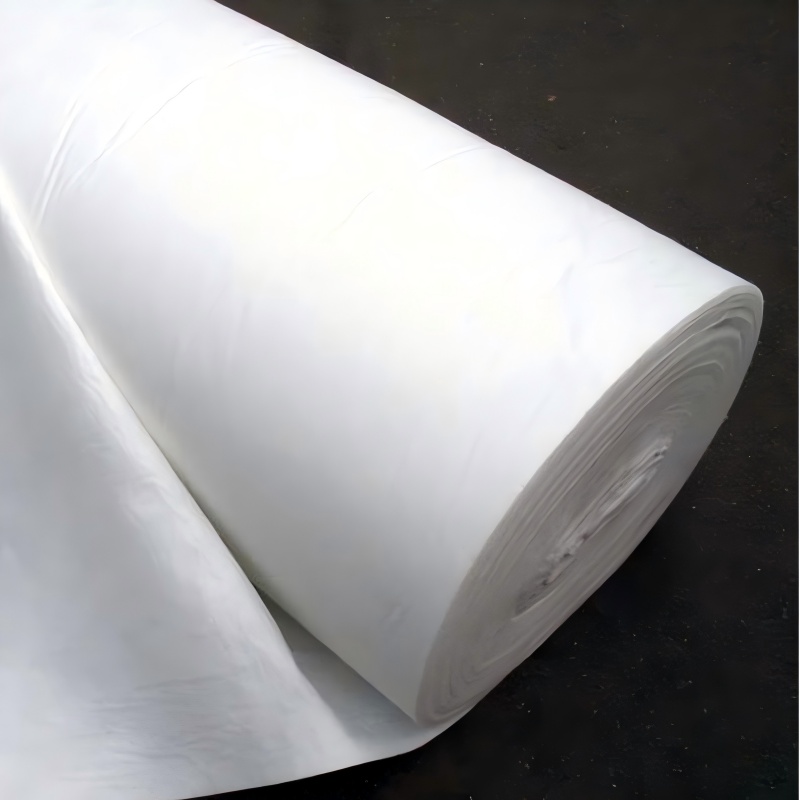

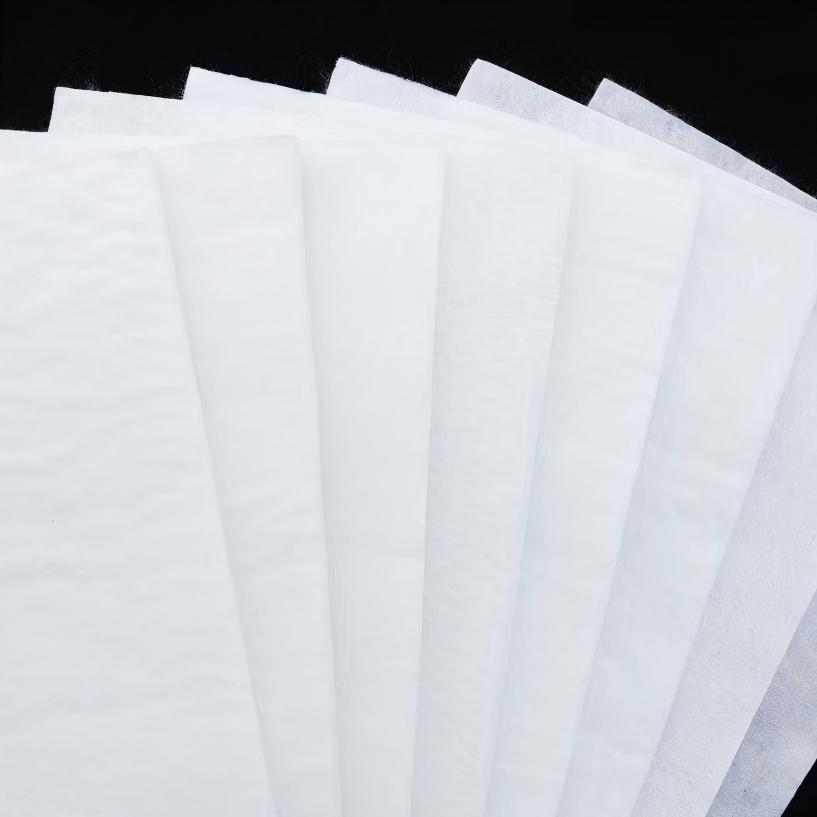

جيوتكستايل غير منسوج 200 جرام/م2
1. النزاهة القوية:يوفر توزيعًا موحدًا للضغط.
2. سهلة البناء:خفيفة الوزن، وسهلة النقل والوضع.
3. متانة جيدة:مقاومة للتآكل، عمر خدمة طويل.
4. سهولة التحكم في الجودة:يضمن الإنتاج الصناعي جودة مستقرة.
5. فوائد اقتصادية عالية:توفير المواد والعمالة وتكاليف الصيانة.
مقدمة المنتج:
الجيوتكستايل غير المنسوج بوزن 200 غرام/م² هو مادة ألياف صناعية نفاذة تُستخدم تحديدًا في الهندسة المدنية. وهو في الأساس نوع من "الأقمشة النسيجية"، ولكن بخلاف الأقمشة التقليدية، لا يقتصر استخدامه الرئيسي على صناعة الملابس، بل يُدمج مع التربة أو الصخور أو الماء أو مواد هندسية أخرى لتحسين الأداء الهيكلي، وتحسين تصريف المياه، وتوفير الحماية والعزل، إلخ.
ببساطة، الجيوتكستايل هو "النسيج الذكي" في الهندسة، وهو مثل وضع سترة متعددة الوظائف على التربة لحل مشاكل هندسية مختلفة.
1. الوظائف الرئيسية
تكمن القيمة الأساسية للمنسوجات الجيوتقنية في تعدد وظائفها، والتي تشمل بشكل أساسي:
تأثير التعزيز:
المبدأ: من خلال الاستفادة من قوة الشد العالية وقوة الاحتكاك مع التربة، يتم توزيع الأحمال المحلية على مساحة أكبر، مما يحد من الإزاحة الجانبية للتربة وبالتالي تحسين استقرارها وقدرتها على التحمل.
القياس: على غرار قضبان الفولاذ في الخرسانة المسلحة، يعمل الجيوتكستايل بمثابة "مادة تقوية" لتشتيت الضغوط.
التطبيقات: تعزيز المنحدرات الحادة، ومعالجة الأساسات الناعمة، وجدران الاحتفاظ بالتربة المقواة، وما إلى ذلك.
وظيفة العزل:
المبدأ: يوضع بين مادتين مختلفتين في الخواص (مثل الحصى والتربة الناعمة) لمنع اختلاطهما مع بعضهما البعض والحفاظ على سلامتهما البنيوية وأدائهما.
الفوائد: منع الحجر الأساسي من الغرق في التربة اللينة، وتوفير استخدام مواد الحشو، وإطالة عمر خدمة الهيكل.
التطبيق: بين قاعدة الطريق والأساس الناعم، وبين صابورة السكك الحديدية وقاع الطريق، ونظام بطانة مكب النفايات، وما إلى ذلك.
وظيفة التصفية:
المبدأ: يسمح بمرور الماء عموديًا عبر سطحه، مع منع فقدان جزيئات التربة بشكل كبير. يُشكّل طبقة ترشيح طبيعية.
الآلية: تُشكّل الجسيمات الدقيقة التي يحملها تدفق الماء "كعكة ترشيح" على سطح الجيوتكستايل. تتميز هذه الكعكة نفسها بخصائص ترشيح، مما يمنع فقدان الجسيمات الدقيقة ويحقق توازنًا ديناميكيًا.
التطبيق: خندق الصرف الصحي، هندسة الكسوة، نظام الصرف الصحي خلف الجدران الاستنادية، إلخ.
وظيفة الصرف:
المبدأ: لها سمك معين ويمكن أن تشكل قناة نقل مياه في مستواها لتجميع وتفريغ السوائل أو الغازات.
الفرق عن الترشيح: الترشيح هو "النفاذية العمودية"، في حين أن الصرف هو "الموصلية المستوية".
التطبيقات: الصرف الداخلي للسدود الترابية، تصريف الأساسات، أنظمة الصرف للملاعب الرياضية، الخ.
وظيفة الحماية:
المبدأ: كطبقة عازلة مرنة، فهي تمتص وتشتت الضغوط الخارجية (مثل الصدمات والثقوب)، وتحمي الطبقة المقاومة للماء أو المواد الحساسة الأخرى الموجودة أسفلها من التلف.
التطبيق: حماية فيلم HDPE المضاد للتسرب في مدافن النفايات، ويعمل كبطانة أولية وطبقة واقية في هندسة الأنفاق، وما إلى ذلك.
عادةً ما يكون للنسيج الجغرافي وظائف متعددة في نفس الوقت.
2. المواد الخام وعمليات التصنيع
المواد الخام الرئيسية: الغالبية العظمى من البوليمرات الصناعية، وخاصة البولي بروبيلين والبوليستر، مع استخدام عدد قليل من البولي أميد والبولي إيثيلين، وما إلى ذلك. تتمتع هذه المواد بمقاومة ممتازة للتآكل الكيميائي والتحلل الميكروبي والمتانة طويلة الأمد.
عمليات التصنيع الرئيسية والتصنيفات:
وفقًا لعملية التصنيع، يتم تقسيم المنسوجات الأرضية بشكل أساسي إلى الفئات الأربع التالية:
الجيوتكستايل المنسوج:
الصناعة اليدوية: على غرار نسج الحقائب، تتشابك الألياف (طويلة أو قصيرة) وتنسج في الاتجاهين الطولي والعرضي.
المميزات: هيكل مستقر، قوة شد عالية، استطالة منخفضة، حجم موحد للمسام.
التطبيقات الرئيسية: التركيز على وظائف التعزيز والعزل.
الجيوتكستايل غير المنسوج:
العملية: تُوجَّه الألياف (قصيرة كانت أم طويلة) أو تُرتَّب عشوائيًا، ثم تُدمَّج بالتشابك الميكانيكي (الثقب بالإبرة)، أو بالترابط الحراري، أو بالترابط الكيميائي. ومن بين هذه الطرق، يُعدُّ الأقمشة غير المنسوجة المثقوبة بالإبرة الأكثر شيوعًا.
المميزات: يبدو مثل اللباد، رقيق ومسامي، يتمتع بنفاذية جيدة للمياه، ومتماثل الخواص (بأداء مماثل في جميع الاتجاهات).
التطبيقات الرئيسية: التركيز على وظائف الترشيح والصرف والعزل والحماية.
الجيوتكستايل المحبوك:
طريقة العمل: يتم ربط الخيوط معًا باستخدام هيكل لفائف محبوكة.
المميزات: تطبيقات قليلة نسبيًا، إلى جانب بعض خصائص الغزل والأقمشة غير المنسوجة.
الجيوتكستايل المركب:
الطريقة: الجمع بين نوعين أو أكثر من أنواع الجيوتكسيل المختلفة (مثل المنسوجة وغير المنسوجة) أو الجيوتكسيل مع مواد جيوسنتتيكية أخرى (مثل الأغشية الجيوممبرينية والشبكات الجيوتكسيلية).
الميزة: تحقيق وظائف متكاملة ومعززة. على سبيل المثال، يتميز "القماش غير المنسوج + الغشاء الأرضي" بوظيفة حماية التصريف التي يتميز بها القماش غير المنسوج، ووظيفة منع التسرب التي يتميز بها الغشاء الأرضي.
3. مؤشرات الأداء الرئيسية
الخصائص الفيزيائية: الكتلة لكل وحدة مساحة (جم/م²)، السمك (مم).
الخصائص الميكانيكية: قوة الشد، الاستطالة عند الكسر، قوة التمزق، قوة الانفجار، قوة القبضة، معامل الاحتكاك.
الأداء الهيدروليكي:
المسامية: نسبة حجم المسام إلى الحجم الإجمالي.
الفتحة المكافئة: مؤشر رئيسي يميز أداء الترشيح للمنسوجات الجيوتقنية، ويمثله O ₉₀ أو O ₉₅، مما يشير إلى أن 90% أو 95% من الفتحات أصغر من هذه القيمة.
معامل النفاذية العمودية: يميز قدرة النفاذية العمودية.
معامل التوصيل الهيدروليكي/نفاذية المستوى: يميز القدرة على نقل تدفق المياه داخل مستواها الخاص.
المتانة: مقاومة للأشعة فوق البنفسجية، مقاومة التآكل الكيميائي، مقاومة التحلل البيولوجي، مقاومة الزحف.
معلمات المنتج:
مشروع |
متري |
||||||||||
القوة الاسمية/(كيلو نيوتن/متر) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
أقصى استطالة عند أقصى حمل في الاتجاهين الطولي والعرضي/% |
30~80 |
|||||||||
3 |
قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولي والعرضي/كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /٪ ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل تباين السماكة (CV)/% ≥ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيقات المنتج:
1. هندسة الطرق والسكك الحديدية
في بناء قاع الطريق، يمكن أن يؤدي وضع الجيوتكستايل بين قاع الطريق وقاعدة الرصيف إلى عزل مواد التربة من مواد مختلفة (مثل منع اختلاط التربة الدقيقة بقاعدة الرمل والحصى)، وتجنب فقدان القاعدة للقوة بسبب اختلاط التربة؛ في الوقت نفسه، يمكنه تصريف المياه المتراكمة في قاع الطريق، وتقليل تآكل مياه الأمطار على قاع الطريق، وإطالة عمر خدمة الطريق.

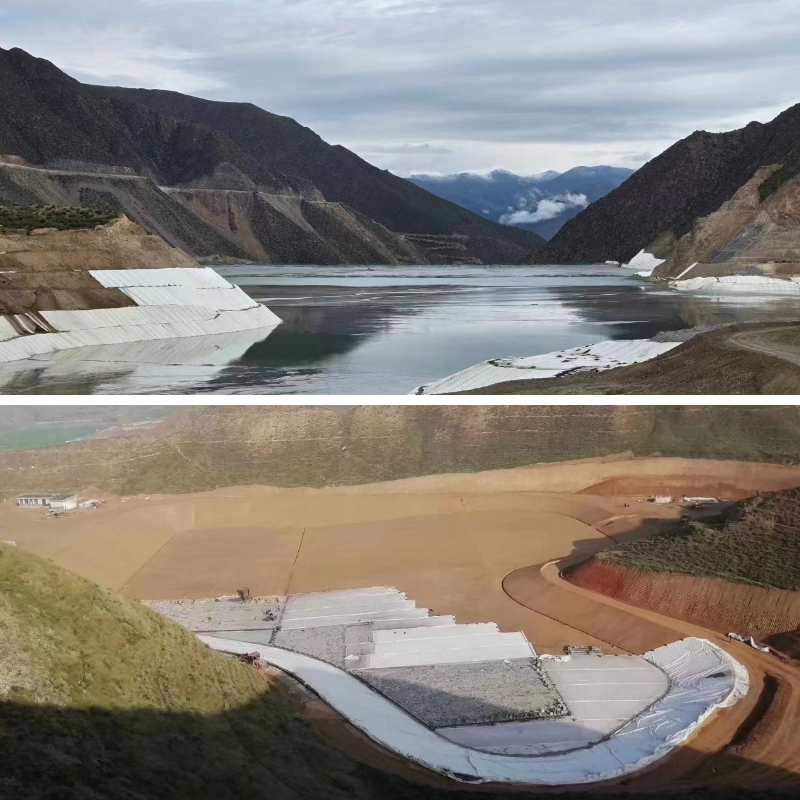

2. هندسة الحفاظ على المياه والسيطرة على الفيضانات
في بناء سدود الأنهار والخزانات، يمكن وضع المنسوجات الأرضية على المنحدر العلوي للجسر أو داخل جسم السد للعب دور الترشيح: السماح بتسرب المياه، ومنع جزيئات التربة من التدفق بعيدًا مع الماء، ومنع الجسر من التعرض لارتفاعات الأنابيب وانهيارها؛
أثناء الوقاية من الفيضانات، يمكن استخدامه أيضًا كطبقة مساعدة لبناء حواجز مائية مؤقتة بسرعة وتعزيز التأثير المقاوم للماء.
3. هندسة البناء والبلدية
في بناء الأساسات للمرائب تحت الأرض وأقبية المباني، يتم وضع الجيوتكستايل بين الطبقة المقاومة للماء والتربة لحماية الطبقة المقاومة للماء من الحجارة الحادة وخدوش التربة، مع المساعدة في تصريف الرطوبة من الأساس؛
في معالجة منحدرات الأحزمة الخضراء الحضرية والبحيرات الاصطناعية، يمكن تثبيت التربة لمنع تآكل التربة، ويمكن أيضًا استخدام زراعة النباتات لتحسين استقرار المنحدر.
4. حماية البيئة والهندسة البيئية

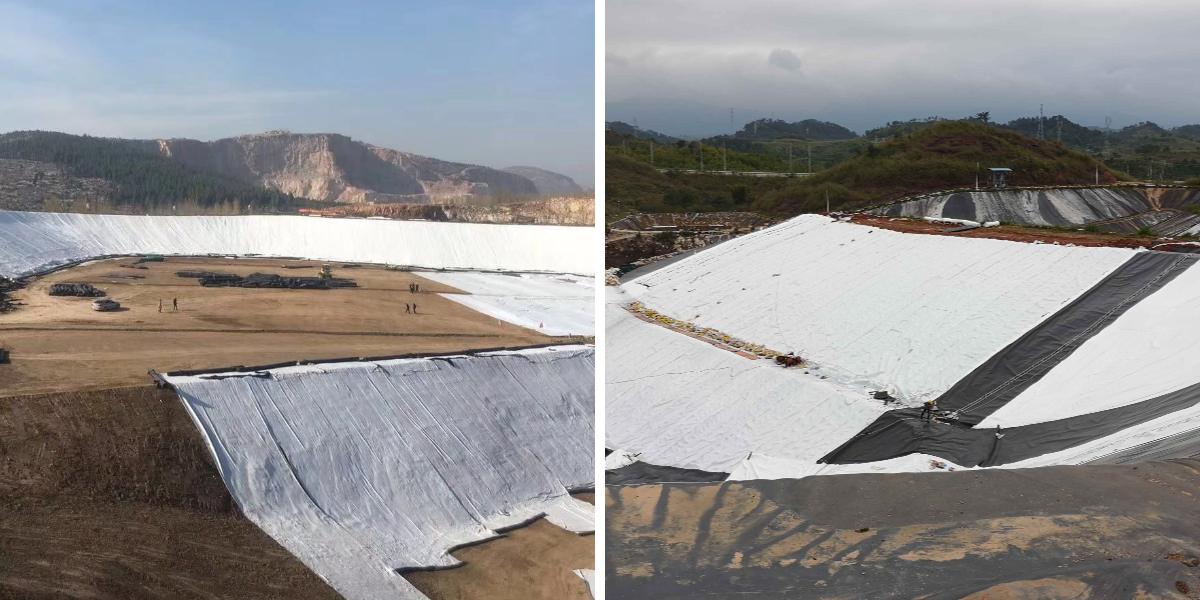

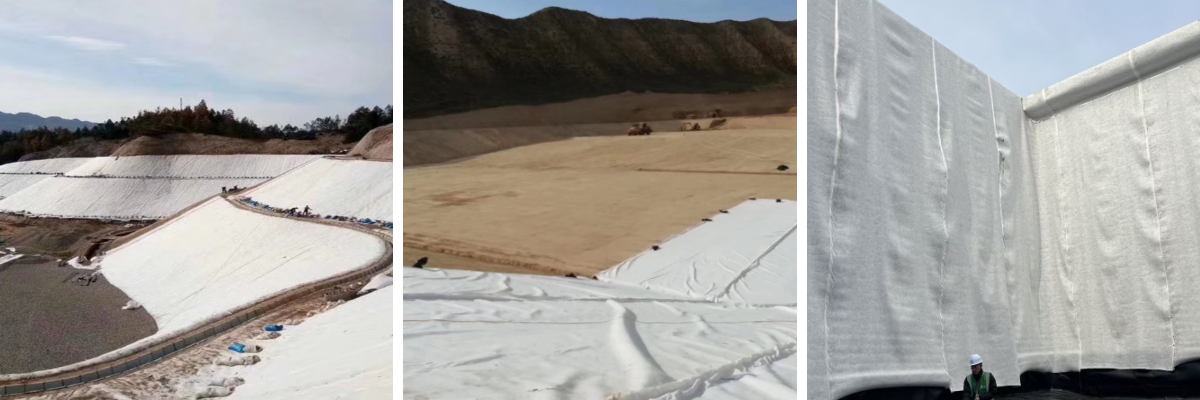

في بناء مواقع مكبات النفايات، يتم استخدام الجيوتكستايل كطبقة واقية لنظام منع التسرب، ويتم وضعه فوق الغشاء المضاد للتسرب لمنع الأجسام الحادة الموجودة في القمامة من ثقب الغشاء المضاد للتسرب ومنع تسرب المياه الجوفية الملوثة.
في مشاريع استصلاح التعدين وإصلاح التربة، يتم استخدام المنسوجات الجيولوجية لعزل التربة الملوثة عن التربة الطبيعية، مع المساعدة في إزالة المياه الزائدة من التربة، مما يخلق الظروف لاستعادة الغطاء النباتي.
5. الأنفاق والهندسة تحت الأرض
في بناء الأنفاق (مثل أنفاق الدرع)، غالبًا ما يتم استخدام الجيوتكستايل مع ألواح مقاومة للماء، توضع بين بطانة النفق والصخور المحيطة، والتي يمكنها تصفية تسرب المياه من الصخور المحيطة، ومنع الرواسب من سد قنوات الصرف، وتخفيف ضغط الصخور المحيطة لحماية اللوح المقاوم للماء.
أصبح الجيوتكستايل، باعتباره مادة جيوسينثتيكية أساسية، جزءًا لا غنى عنه في الهندسة المدنية الحديثة بفضل وظائفه الممتازة في التعزيز والعزل والترشيح والصرف والحماية. ومن الطرق السريعة إلى مشاريع حماية البيئة، يُعزز الجيوتكستايل بصمت سلامة ومتانة وكفاءة الهندسة، ويُمثل مثالًا بارزًا على التقدم التكنولوجي الهندسي الحديث.
