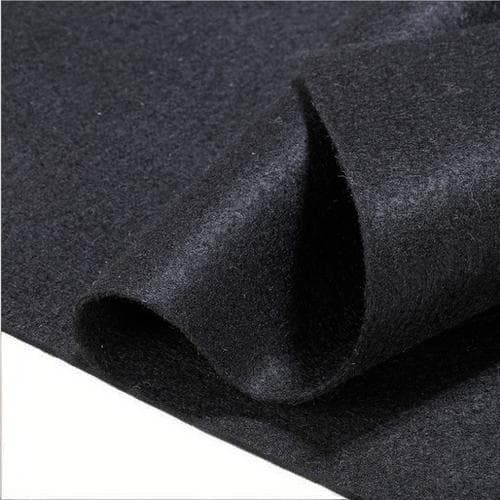

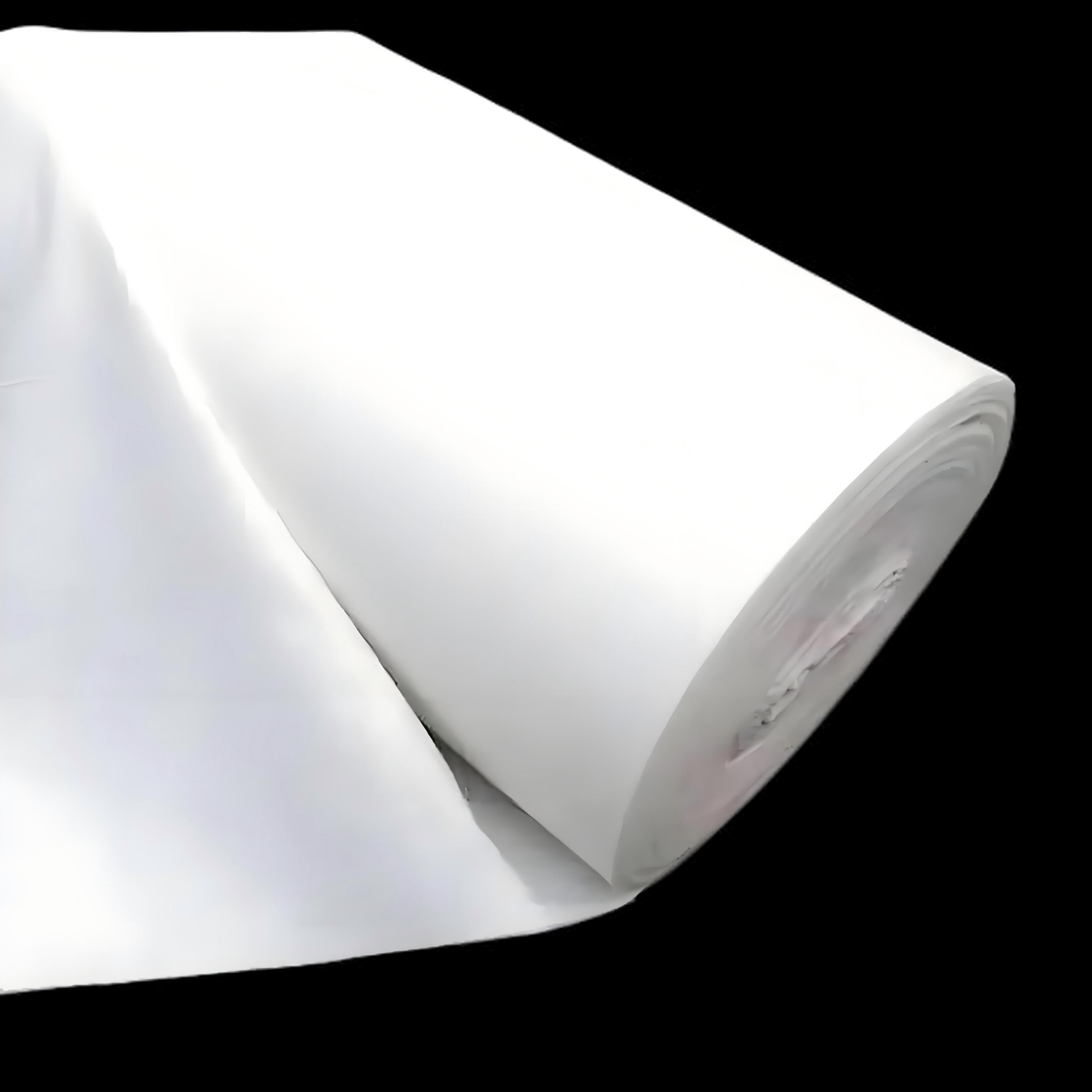

قماش مرشح النسيج الجغرافي
1. وظيفية بالكامل:يتم تنفيذ عمليات الترشيح والصرف والعزل والتدعيم في خطوة واحدة لتلبية الاحتياجات المتنوعة للمشروع.
2. المقاومة البيئية:مادة الألياف الاصطناعية، مقاومة للتآكل، مقاومة الشيخوخة، مقاومة الصقيع، استخدام مستقر في بيئة معقدة.
3. توفير التكاليف:يؤدي البناء البسيط إلى توفير الوقت وإطالة عمر المشروع وتقليل نفقات الصيانة.
4. ضمان السلامة:تخفيض ضغط الصرف الصحي، وتعزيز استقرار الهيكل، ومنع المخاطر الخفية مثل الانهيار والهبوط.
مقدمة المنتج
1. المفاهيم الأساسية والتصنيفات
المفاهيم الأساسية
قماش ترشيح النسيج الجيوفيزيائي هو مادة جيوسينثتيكية نفاذة، مصنوعة من ألياف صناعية (مثل البولي بروبيلين والبوليستر والنايلون، إلخ) من خلال عمليات مثل التثقيب بالإبرة والنسج والصهر الساخن. يتميز بقوة شد عالية، ونفاذية جيدة، ومقاومة للتآكل، ويمكنه أداء دور مستقر في البيئات المعقدة لفترة طويلة. وهو من أكثر الفئات استخدامًا في المواد الجيوسينثتيكية.

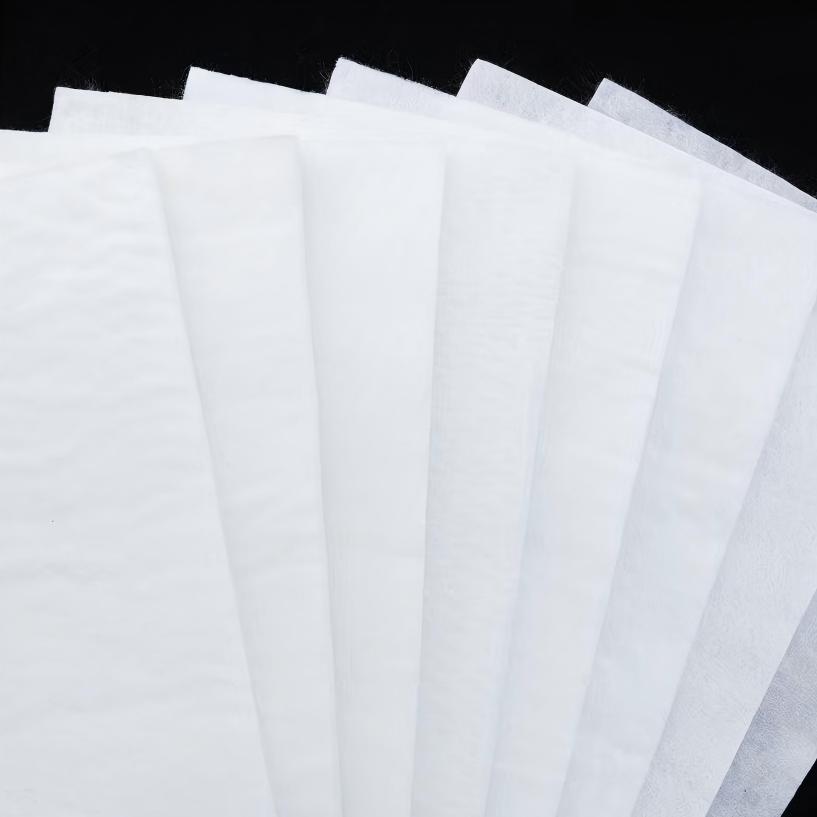

الفئات الرئيسية
وفقًا لعملية التصنيع والخصائص الهيكلية، يمكن تقسيم قماش مرشح الجيوتكسيل إلى الفئات التالية:
قماش مرشح الجيوتكسيل غير المنسوج المثقوب بالإبرة: من خلال استخدام تقنية ثقب الإبرة لتغليف الألياف وتثبيتها معًا لتشكيل بنية ثلاثية الأبعاد، فإنه يتميز بمسامية عالية ونفاذية جيدة ومرونة قوية، وهو مناسب لمعظم سيناريوهات الترشيح.
قماش الترشيح الجيوتكسيل المنسوج: مصنوع من خلال نسج خيوط السدى واللحمة، مع بنية مستقرة وقوة شد عالية، ولكن نفاذية منخفضة نسبيًا، ويستخدم عادة في مشاريع الترشيح ذات متطلبات القوة العالية.
قماش مرشح تكسية أرضية منسوج: يتم إنتاجه باستخدام تقنيات النسيج التقليدية، مع سطح قماش مسطح، وثبات جيد للأبعاد، ودقة ترشيح عالية، ومناسب للسيناريوهات ذات متطلبات الترشيح الصارمة.
قماش مرشح الجيوتكسيل المركب: يتم تصنيعه عن طريق الجمع بين عمليتين أو أكثر (مثل ثقب الإبرة + النسيج)، فهو يجمع بين مزايا المواد المختلفة ويمكنه تلبية احتياجات الهندسة المعقدة.
2. الوظائف الأساسية ومبادئ التشغيل
الوظائف الأساسية
وظيفة الترشيح: تسمح بمرور الماء أو السوائل الأخرى مع منع الشوائب الصلبة مثل جزيئات التربة والرمل، ومنع الانسدادات في خطوط الأنابيب، وقنوات الصرف، وغيرها من المرافق.
وظيفة الصرف: جمع وتفريغ المياه من خلال بنيتها المسامية الخاصة بها، مما يقلل من ضغط الماء المسامي في التربة، وتجنب إتلاف البنية بسبب تراكم المياه.
وظيفة العزل: فصل المواد ذات أحجام الجسيمات المختلفة (مثل التربة والرمل والرمل والحجر) لمنع اختلاط المواد والحفاظ على الاستقرار الهيكلي.
وظيفة التعزيز: تعزيز قوة الشد ومقاومة التشوه للتربة، وتحسين قدرة تحمل الهياكل مثل المنحدرات وأساسات الطرق.
الوظيفة الوقائية: حماية التربة أو الهياكل الأخرى من القوى الخارجية مثل تآكل تدفق المياه وتآكل الرياح.
مبدأ العمل
يعتمد تنفيذ الترشيح والصرف على بنية مسام قماش ترشيح الجيوتكستيل: يجب أن يكون حجم مسامه بين جزيئات الماء والجسيمات المرشَّحة، مما يسمح بمرور الماء بسلاسة ويمنع مرور الجسيمات. في الوقت نفسه، تضمن نفاذية المادة تدفق الرطوبة على سطح القماش أو القنوات الداخلية وتصريفها.
يتم تحقيق وظيفة العزل من خلال الاستقرار الميكانيكي للمادة: يتمتع قماش مرشح الجيوتكستايل نفسه بقوة وصلابة معينة، مما يمكنه منع الاختراق المتبادل للمواد المختلفة والحفاظ على الطبقات الهيكلية.
تعتمد وظيفة التعزيز على خواص الشد الخاصة بالمادة: عندما تتشوه التربة تحت الضغط، يمكن لقماش مرشح الجيوتكسيل أن يشارك بعض التوتر، ويحد من إزاحة التربة، ويعزز استقرار الهيكل العام.
معلمات المنتج
| ج |
متري | ||||||||||
| القوة الاسمية/(كيلو نيوتن/متر) | |||||||||||
| 6 | 9 | 12 | 18 | 24 | 30 | 36 | 48 | 54 | |||
| 1 | قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ | 6 | 9 | 12 | 18 | 24 | 30 | 36 | 48 | 54 | |
| 2 | أقصى استطالة عند أقصى حمل في الاتجاهين الطولي والعرضي/% | 30 ~ 80 | |||||||||
| 3 | قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ | 0.9 | 1.6 | 1.9 | 2.9 | 3.9 | 5.3 | 6.4 | 7.9 | 8.5 | |
| 4 | قوة التمزق الطولي والعرضي/كيلو نيوتن | 0.15 | 0.22 | 0.29 | 0.43 | 0.57 | 0.71 | 0.83 | 1.1 | 1.25 | |
| 5 | فتحة مكافئة 0.90(O95)/مم | 0.05~0.30 | |||||||||
| 6 | معامل النفاذية الرأسية/(سم/ثانية) | K× (10-¹~10-)، حيث K=1.0~9.9 | |||||||||
| 7 | معدل انحراف العرض /% ≥ | -0.5 | |||||||||
| 8 | معدل انحراف كتلة مساحة الوحدة /٪ ≥ | -5 | |||||||||
| 9 | معدل انحراف السُمك /% ≥ | -10 | |||||||||
| 10 | معامل التباين في السُمك (CV)/% ≤ | 10 | |||||||||
| 11 | ثقب ديناميكي | قطر ثقب الثقب/مم ≤ | 37 | 33 | 27 | 20 | 17 | 14 | 11 | 9 | 7 |
| 12 | قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ | 0.3 | 0.5 | 0.7 | 1.1 | 1.4 | 1.9 | 2.4 | 3 | 3.5 | |
| 13 | مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) | معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ | 70 | ||||||||
| 14 | مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) | معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ | 80 | ||||||||
تطبيق المنتج
1. هندسة الحفاظ على المياه
بناء السد: يتم وضعه بين جسم السد وأساساته، وكذلك داخل جسم السد، لتصفية التسرب ومنع فقدان جزيئات التربة، وتصريف المياه المتراكمة لتقليل ضغط المياه المسامية، ومنع تسرب جسم السد وانهياره.
هندسة القناة: توضع على المنحدر والقاع لمقاومة تآكل المياه وتقليل تآكل التربة، وتصريف المياه والحفاظ على جفاف التربة المحيطة، وإطالة عمر خدمة القناة.

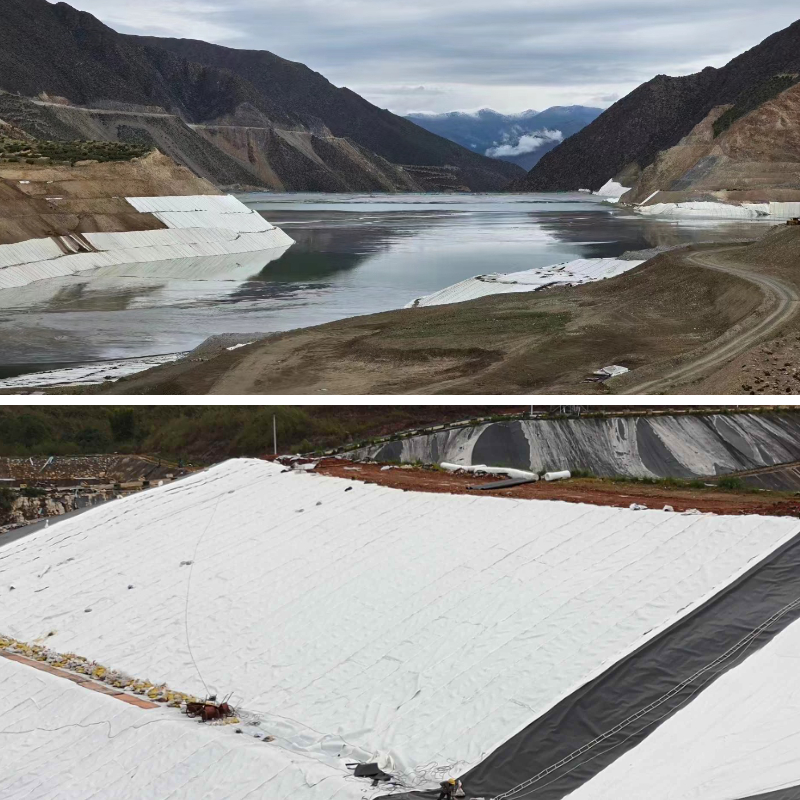

هندسة الخزانات: تستخدم لحماية البنوك وتصريف السدود لضمان التخزين الآمن وتشغيل الخزان.
2. هندسة النقل
طبقة الأساس للطرق السريعة والسكك الحديدية: توضع بين مادة الحشو والأساس لعزل ومنع اختلاط المواد؛ تليين طبقة الأساس للصرف والعزل المائي، وتعزيز قوة الشد لتعزيز قدرة التحمل، وتقليل الترسيب والتشقق.
هندسة الأنفاق: كطبقة تصريف بين الدعم الأولي والبطانة الثانوية، فهي تجمع وتصرف التسرب من الصخور المحيطة، مما يمنع التسرب من التأثير على السلامة الهيكلية وبيئة القيادة.
3. هندسة حماية البيئة

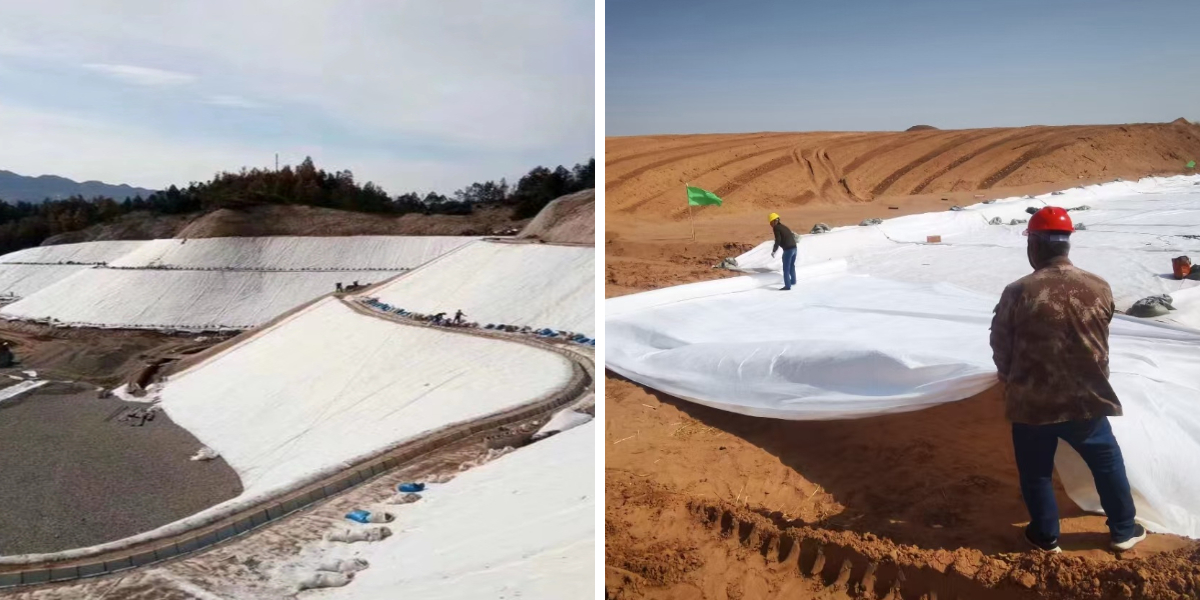

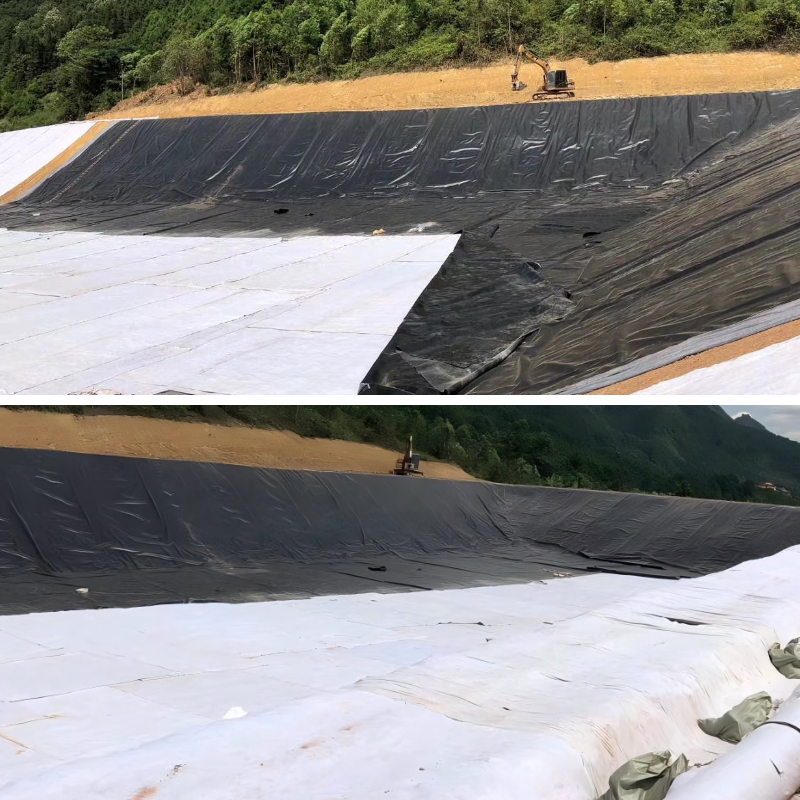

موقع مكب النفايات: يتم وضع طبقة فلتر مضادة للتسرب في الأسفل والمحيط لتصفية السوائل المتسربة ومنع الملوثات من اختراق التربة والمياه الجوفية.
محطة معالجة مياه الصرف الصحي: تستخدم في ترشيح الحمأة، وترشيح خزان الترسيب، وفصل الشوائب الصلبة في مياه الصرف الصحي، وتحسين كفاءة المعالجة وضمان جودة المياه.
4. الهندسة البلدية
خط أنابيب الصرف الصحي تحت الأرض: يتم تركيب طبقة ترشيح عند المدخل أو حول خط الأنابيب لإزالة الرواسب والحطام ومنع الانسدادات وضمان تصريف سلس.
ممرات المشاة والساحات: بعد التثبيت، قم بتعزيز تصريف المياه من الأرض لتجنب تراكم المياه خلال الأيام الممطرة التي قد تؤثر على حركة المرور.
تنظيم النهر: يستخدم في بناء حماية الشاطئ، وتصفية شوائب المياه ومقاومة تآكل تدفق المياه، والحفاظ على بيئة النهر والمناظر الطبيعية.
5. هندسة التعدين
ساحة تخزين الخبث: عزل الخبث عن التربة المحيطة، ومنع المواد الضارة من الانتشار والتلويث، والحد من التأثير البيئي من خلال الترشيح والصرف.
بناء سد المخلفات: يستخدم لتصريف المياه ومنع التسرب، وتقليل ضغط السد عن طريق تصريف المياه المتراكمة، ومنع انهيار السد وحوادث السلامة الأخرى.
يُعدّ استخدام قماش ترشيح الجيوتكستايل في مجالات عديدة، مثل الحفاظ على المياه، والنقل، وحماية البيئة، والهندسة البلدية، والتعدين، وغيرها، ذا أهمية بالغة. ففي الهندسة الهيدروليكية، يُعدّ "الحارس الخفي" الذي يحمي سلامة السدود والقنوات والخزانات، ويقاوم بفعالية مخاطر التسرب والتآكل؛ وفي هندسة النقل، يُرسي أساسًا متينًا لاستقرار قاع الطرق والأنفاق، مما يُقلل من أمراض أسطح الطرق ومخاطر السلامة؛ وفي الهندسة البيئية، يُعدّ حاجزًا رئيسيًا لمنع التلوث ومكافحته، مما يُسهم في ضمان الأمن البيئي للتربة وموارد المياه؛ وفي الهندسة البلدية، يُحسّن انسيابية الصرف في المناطق الحضرية والبيئة؛ وفي هندسة التعدين، يُوفر ضمانًا قويًا لمعالجة خبث المعادن وسلامة مخلفات السدود. ولا تقتصر وظائفه المتنوعة على ضمان السلامة الهيكلية والتشغيل المستقر لمختلف المشاريع فحسب، بل يلعب أيضًا دورًا بالغ الأهمية في حماية البيئة، وإطالة عمر المشروع، وتقليل تكاليف الصيانة اللاحقة. يُعدّ الاختيار المدروس والتطبيق العلمي لأقمشة ترشيح الجيوتكستايل إجراءً هامًا لتحسين جودة الإنشاءات الهندسية وتحقيق التنمية المستدامة للهندسة. وله أهمية عملية بالغة وقيمة طويلة الأمد في تعزيز تطوير الإنشاءات الهندسية بكفاءة وأمان وصديقة للبيئة في مختلف الصناعات.
