Geotextile 90g m2
1. تقوية الهيكل له تأثير جيد:يمكنه توزيع الأحمال الهندسية، وتقليل الترسبات والشقوق في قاع الطرق والسدود، وإطالة عمرها الافتراضي.
2. وظائف متنوعة وعملية:من خلال دمج التعزيز والعزل والترشيح والصرف، فإنه يمكن فصل المواد المختلفة وتوفير احتباس نفاذ للتربة لتلبية احتياجات الهندسة المختلفة.
3. مقاومة قوية للبيئة:مقاوم لدرجات الحرارة العالية والمنخفضة (-40 درجة مئوية إلى 80 درجة مئوية)، والأشعة فوق البنفسجية والتآكل، ويمكن استخدامه لأكثر من 10 سنوات في البيئات القاسية.
4. البناء يوفر المال والجهد:خفيف الوزن وسهل التركيب، وأكثر كفاءة بثلاث مرات من المواد التقليدية، وتكلفة أقل بنسبة 40%، وتوفير في تكاليف الصيانة على المدى الطويل.

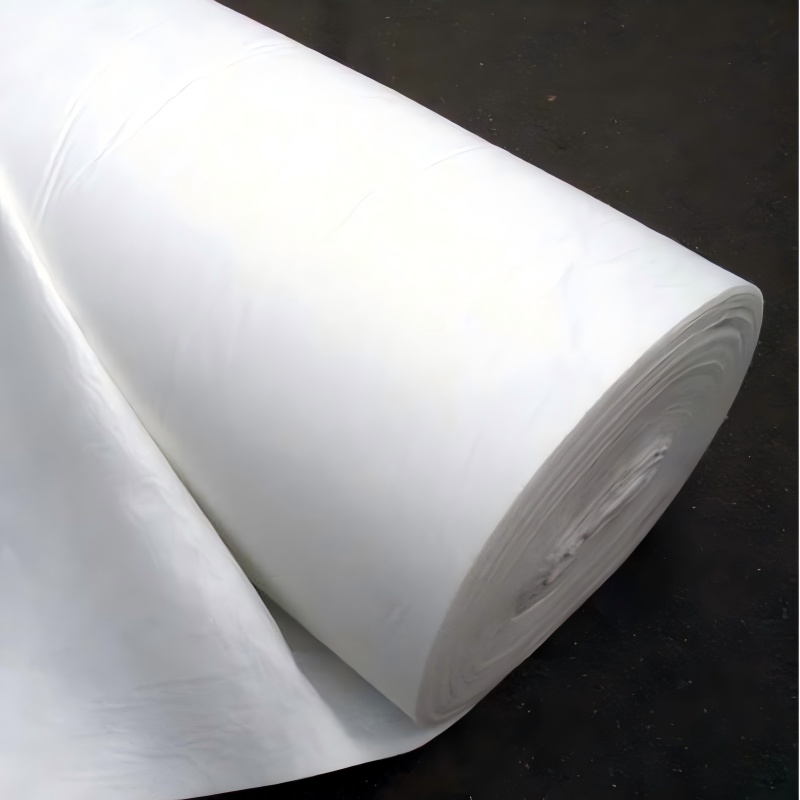

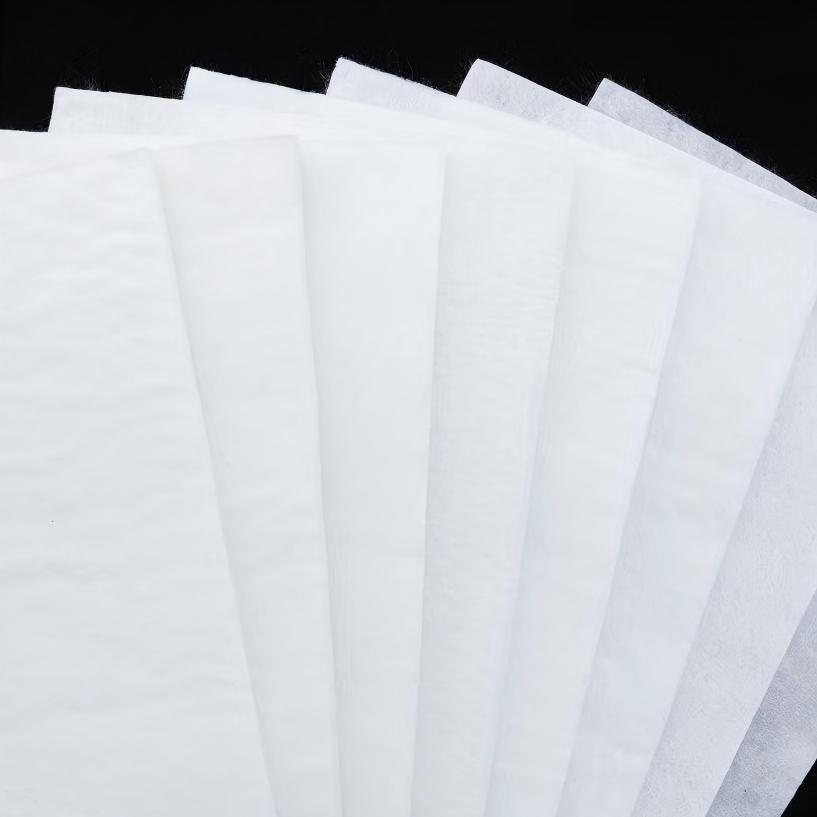

مقدمة المنتج
1. السمات الأساسية
الجيوتكستايل 90 غ/م² مصنوع من ألياف بوليمرية صناعية، مثل البوليستر (PET) والبولي بروبيلين (PP)، كمواد خام أساسية. تتميز ألياف البوليستر بمتانة كسر تتراوح بين 5-8 سنتي نيوتن/ديتكس، ومقاومتها الممتازة للعوامل الجوية. أما ألياف البولي بروبيلين، فتتميز بمقاومة أكبر للتآكل الحمضي والقلوي، وأدائها مستقر في بيئات تتراوح قيم الرقم الهيدروجيني فيها بين 2 و12. ويمكن تقسيمها، حسب العملية، إلى ثلاث فئات:
نوع النسيج:يتم نسج خيوط السدى واللحمة بشكل متشابك في نسج عادي أو قطري، مع قوة شد تتراوح بين 10-30 كيلو نيوتن/متر، وهي مناسبة للهندسة الثقيلة؛
نوع الإبرة المثقوبة:يتم لف الألياف في شبكة عن طريق ثقب الإبرة الميكانيكية، مع مسامية تتراوح بين 30٪ -50٪ وقابلية تهوية ممتازة؛
نوع المدرفلة على الساخن:يتم تعزيز الألياف عن طريق الترابط عالي الحرارة، مع بنية كثيفة وانحراف سمك ≤ 5٪، ومناسبة لسيناريوهات المساعدة المضادة للتسرب.
يتميز المنتج بسمك يتراوح بين 1.0 و4.0 مم، وعرض يتراوح بين 2 و6 أمتار (قابل للتخصيص)، ووزن يتراوح بين 100 و800 جم/م³، ونفاذية تتراوح بين 1 × 10 ⁻³ و1 × 10 ⁻¹ سم/ثانية. وهو مطابق لمعايير GB/T 17638-1998 "الجيوتكستايل غير المنسوج المثقب بالإبر ذي الألياف القصيرة الاصطناعية"، وهو مناسب لجميع الاستخدامات، من زراعة الحدائق إلى مشاريع الحفاظ على المياه.
2. الوظائف الأساسية
التعزيزات الهيكلية:
تُوزّع شبكة الألياف الأحمال من خلال تأثير "احتكاك التربة المُعزّز". في الطرق السريعة ذات الأساسات اللينة، يُمكن أن يُقلّل استخدام طبقات وسادة من الحجر المُكسّر من الهبوط بنسبة 30%-50%. بعد تطبيقها في مشروع طريق سريع ساحلي، تمّ التحكّم في هبوط قاع الطريق بعد الإنشاء في حدود 15 سم، ومُدّدت مدة الخدمة إلى 15 عامًا. في هندسة السدود، يُشكّل نظام قصّ مُركّب عن طريق إعادة هيكلته مع التربة، مما يزيد من مقاومة القص بنسبة 20%-40%. ومن خلال ذلك، تمكّن مشروع خزان في يونان من زيادة معامل أمان المنحدر من 1.1 إلى 1.35، مما منع الانهيارات الأرضية بفعالية.
عزل المواد:
إن تشكيل حواجز مادية عند واجهة المواد ذات أحجام الجسيمات المختلفة، كما هو الحال في وضع مسارات السكك الحديدية، عن طريق وضع الجيوتكستايل بين سرير المسار وسرير الأساس، يمكن أن يمنع التربة ذات الحبيبات الدقيقة من دخول فجوة الصابورة، مما يمتد دورة تنظيف سرير المسار من 5-8 سنوات التقليدية إلى أكثر من 15 عامًا، ويقلل من تكلفة الصيانة السنوية لخط كيلومتر واحد بمقدار 600000 يوان؛ في مشاريع ردم خطوط الأنابيب البلدية، يجب عزل الرمل والحصى عن التربة غير المضطربة لتجنب الاستقرار والكسور الناتجة عن اضطراب التربة حول خط الأنابيب.
تصفية الصرف:
باستخدام بنية المسام المتدرجة لتحقيق "تربة نفاذة وغير نفاذة"، يُمكن اعتراض جزيئات التربة التي يزيد حجمها عن 0.075 مم في الهندسة الهيدروليكية، بمعدل تسرب يتراوح بين 5 و20 مترًا مكعبًا في اليوم. بعد الاستخدام في مشروع سد النهر الأصفر، انخفض معدل تدفق التسرب من 0.5 لتر/ثانية إلى 0.08 لتر/ثانية، مما يُلغي تمامًا خطر تسرب الأنابيب. في طبقة تصريف سطح المرآب تحت الأرض، يُمكن تصريف مياه الأمطار بسرعة، مما يُقلل من حمل السطح بنسبة 20% ويُجنّب التشققات الهيكلية.
3. الميزات الرئيسية
مقاومة الطقس القوية:أبعد إضافة 2% -5% من عامل مكافحة الشيخوخة الكربوني الأسود، فإن معدل الاحتفاظ بالقوة ≥ 90% بعد اختبار الشيخوخة بمصباح زينون (ما يعادل 5 سنوات في الهواء الطلق)؛ لا هشاشة عند -40 درجة مئوية، ولا ذوبان عند 80 درجة مئوية، ويمكن أن تصل مدة الخدمة إلى أكثر من 10 سنوات في الأراضي القلوية المالحة في شينجيانغ (درجة الحموضة = 10) والسهول الطينية الساحلية (محتوى الملح 3٪) وغيرها من البيئات.
بناء فعال:يتراوح وزن كل لفة بين 20 و50 كجم، ويمكن نقلها يدويًا للتركيب. يستطيع فريق من شخصين تركيب ما بين 800 و1200 متر مربع يوميًا، وهو ما يزيد كفاءة طبقات عزل الرمل والحصى التقليدية بثلاث مرات (والتي تتطلب رصفًا ميكانيكيًا). في التضاريس المعقدة، مثل مصاطب الجبال والمستنقعات والأراضي الرطبة، يمكن تحقيق الوصل السريع من خلال التداخل (بعرض ≥ 20 سم) أو اللحام بالصهر الساخن، وذلك للتكيف مع بناء المنحدرات بزاوية ≤ 30 درجة.
اقتصاد ممتاز:يتراوح سعر وحدة المواد بين 2 و8 يوانات للمتر المربع، مما يُخفّض التكلفة بنسبة 40% مقارنةً بطبقات العزل الأسمنتية التقليدية (15-25 يوانًا للمتر المربع). على سبيل المثال، يوفر مشروع الجيوتكستايل، الذي يمتد بطول 10 كيلومترات، استثمارًا أوليًا قدره مليونا يوان، وستوفر دورة الحياة الإجمالية (20 عامًا) تكلفة إضافية قدرها 8 ملايين يوان بفضل تقليل تكاليف إصلاحين رئيسيين. في الوقت نفسه، سيتم تقليل كمية حفر التربة بنسبة 30% للحد من الإضرار بالبيئة.
معلمات المنتج
مشروع |
متري |
||||||||||
القوة الاسمية/(كيلو نيوتن/متر) |
|||||||||||
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|||
1 |
قوة الشد الطولية والعرضية / (كيلو نيوتن/متر) ≥ |
6 |
9 |
12 |
18 |
24 |
30 |
36 |
48 |
54 |
|
2 |
أقصى استطالة عند أقصى حمل في الاتجاهين الطولي والعرضي/% |
30~80 |
|||||||||
3 |
قوة اختراق الجزء العلوي من CBR / كيلو نيوتن ≥ |
0.9 |
1.6 |
1.9 |
2.9 |
3.9 |
5.3 |
6.4 |
7.9 |
8.5 |
|
4 |
قوة التمزق الطولي والعرضي/كيلو نيوتن |
0.15 |
0.22 |
0.29 |
0.43 |
0.57 |
0.71 |
0.83 |
1.1 |
1.25 |
|
5 |
فتحة مكافئة 0.90(O95)/مم |
0.05~0.30 |
|||||||||
6 |
معامل النفاذية الرأسية/(سم/ثانية) |
K× (10-¹~10-)، حيث K=1.0~9.9 |
|||||||||
7 |
معدل انحراف العرض /٪ ≥ |
-0.5 |
|||||||||
8 |
معدل انحراف كتلة مساحة الوحدة /% ≥ |
-5 |
|||||||||
9 |
معدل انحراف السُمك /% ≥ |
-10 |
|||||||||
10 |
معامل التباين في السُمك (CV)/% ≤ |
10 |
|||||||||
11 |
ثقب ديناميكي |
قطر ثقب الثقب/مم ≤ |
37 |
33 |
27 |
20 |
17 |
14 |
11 |
9 |
7 |
12 |
قوة الكسر الطولي والعرضي (طريقة الإمساك)/كيلو نيوتن ≥ |
0.3 |
0.5 |
0.7 |
1.1 |
1.4 |
1.9 |
2.4 |
3 |
3.5 |
|
13 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح قوس الزينون) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
70 |
||||||||
14 |
مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري) |
معدل الاحتفاظ بالقوة الطولية والعرضية% ≥ |
80 |
||||||||
تطبيق المنتج
1.هندسة الطرق والمرور
تعزيز أساس الطريق:في أقسام الأساسات ذات التربة الرخوة، تُوضع الجيوتكستايلات المثقوبة بالإبر، وتُدمج مع طبقات من الحجر المكسر لتوزيع الأحمال. بفضل هذا، يُمكن لمشروع طريق سريع ساحلي التحكم في هبوط قاع الطريق بعد الإنشاء بواقع 15 سم، وإطالة عمره الافتراضي إلى 15 عامًا.
الوقاية من تشققات الطرق:يُوضع نسيج جيوتكستايل منسوج بين طبقة سطح الإسفلت وطبقة القاعدة لتخفيف تشققات الانكماش الناتجة عن الإجهاد الحراري. بعد تجديد أحد الطرق الإقليمية، انخفض معدل حدوث التشققات بنسبة 60%، ومُددت فترة الصيانة من سنتين إلى خمس سنوات.
قاعدة مدرج المطار:يتم استخدام الجيوتكستايل المدلفن الساخن ذو قوة الشد العالية (≥ 20kN/m) لعزل طبقة الأساس والرمل، مما يمنع دخول الجزيئات الدقيقة ويضمن الاستقرار الهيكلي للمدرج تحت أحمال الطائرات عالية التردد.
2. الحفاظ على المياه وهندسة المجاري المائية

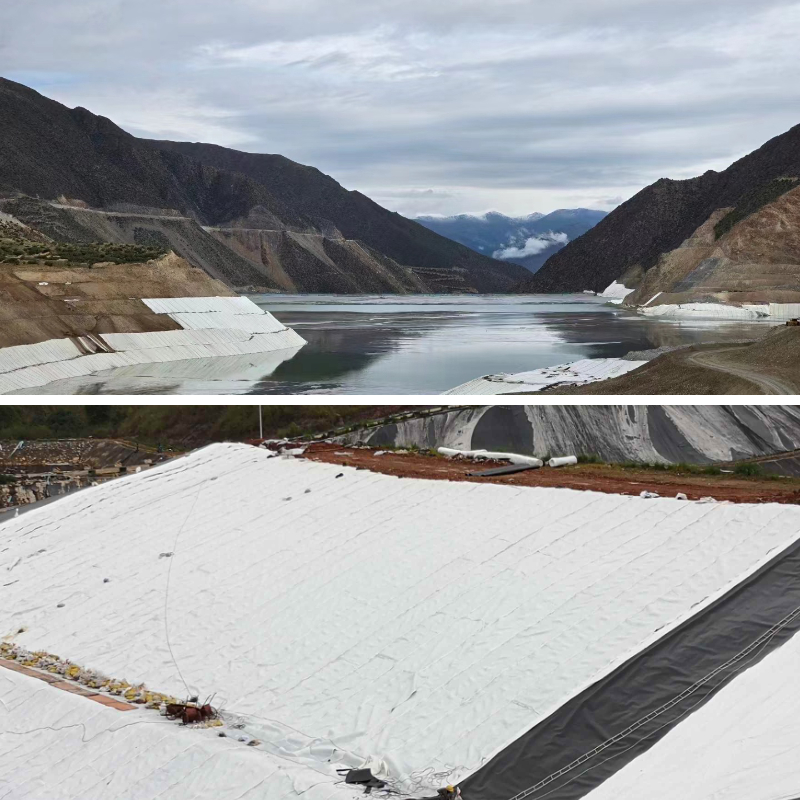

مساعدة منع تسرب السد:وُضعت مادة الجيوتكستايل بين واجهة السد الأمامية والغشاء المانع للتسرب، والذي يُرشّح التسرب (معامل نفاذية 1 × 10 سم/ثانية) ويحمي الغشاء من الثقوب بجزيئات التربة الحادة. بعد الاستخدام، انخفض معدل التسرب في خزان في يونان بنسبة 80%.
حماية ضفاف النهر الإيكولوجية:تُغلَّف الجيوتكستايل المثقوبة بالإبر حول أكياس بيئية لتشكيل منحدرات مرنة، تُوفِّر ركائز نمو للنباتات المائية، مع مقاومة تآكل المياه (مع سرعة تدفق تبلغ 1.5 متر/ثانية). بعد معالجة مياه نهر في إحدى المدن، تحسَّن استقرار منحدر الضفة، وازداد التنوع البيولوجي بنسبة 30%.
أساس ساحة الميناء:تُوضع الجيوتكستايلات على طبقات في تربة ردم الساحة لعزل جزيئات الحشو ذات الأحجام المختلفة. بعد التطبيق، زادت قدرة تحمل أساسات محطة الحاويات بنسبة 40%، لتلبية متطلبات تشغيل الآلات الثقيلة.
3. الهندسة البلدية والبيئية

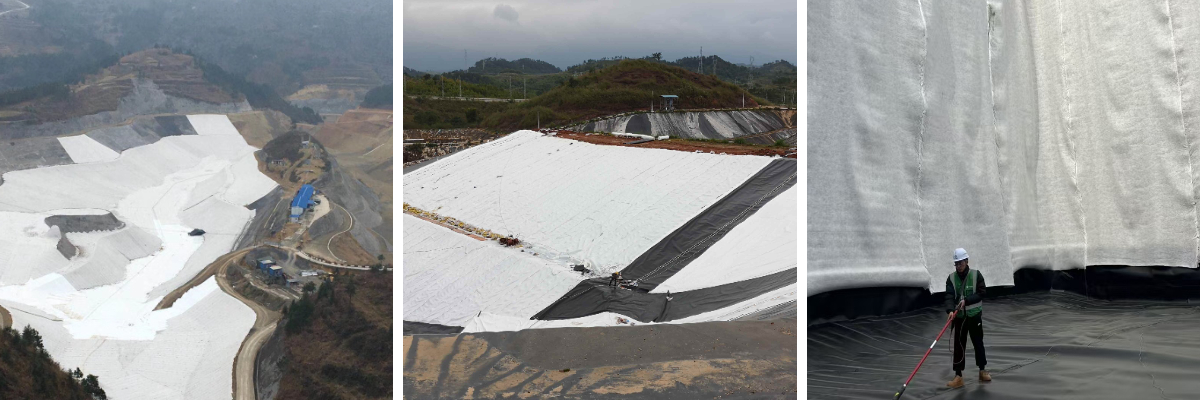

موقع مكب النفايات:يُوضع نسيج جيوتكستايل مثقوب بإبرة بوزن 200 غرام/متر مربع تحت غشاء البولي إيثيلين عالي الكثافة المضاد للتسرب لتصفية الشوائب في الراشح ومنع اختراق الغشاء بأجسام حادة من النفايات. وبفضل هذا، نجح مشروع مكب النفايات في التحكم في معدل تلف الغشاء إلى أقل من 0.5 ‰.
ردم معرض الأنابيب تحت الأرض:يُستخدم الجيوتكستايل لعزل الرمل والحصى عن التربة غير الملوثة أثناء عملية الردم على جانبي ممر الأنابيب، مما يُخفف الضغط الناتج عن ترسب التربة على ممر الأنابيب. بعد تطبيق ممر الأنابيب الشامل في مدينة معينة، انخفض خطر تمزق الأنابيب بنسبة 70%.
الترشيح الاصطناعي للأراضي الرطبة:يتم استخدام الجيوتكستايل 300 جرام / متر مربع كطبقة ترشيح سفلية لسرير الأراضي الرطبة لاعتراض الجسيمات العالقة بحجم جسيم ≥ 0.1 مم في مياه الصرف الصحي، وتحسين كفاءة التحلل الميكروبي، وزيادة معدل إزالة COD بنسبة 15٪ في مشروع معين لمعالجة مياه الصرف الصحي المنزلية.
4. هندسة التعدين والطاقة
استصلاح المناجم:يُوضع الجيوتكستايل على سطح تربة الردم في منطقة التعدين لمنع تآكلها، بالتزامن مع تقنية زراعة النباتات. وقد ارتفع معدل احتباس الماء في التربة في المنطقة المستصلحة من منجم الفحم بنسبة 50%، وارتفع معدل التغطية النباتية من 10% إلى 60% خلال عام واحد.
حماية السدود المخلفات:يُوضع نسيج جيوتكستايل منسوج على هيكل سد مخلفات التعدين لتعزيز قوة القص لديه (بنسبة 25%)، مع ترشيح مياه المخلفات. بعد تطبيق مشروع منجم ذهب معين، ارتفع معدل تصريف مياه الصرف القياسي من 70% إلى 95%.
5. الزراعة والبستنة
قنوات الري المضادة للتسرب:بعد وضع الجيوتكستايل على منحدر القناة وتغطيتها بالخرسانة، انخفض تشوه القناة الناتج عن تآكل تدفق المياه. رُفع معامل استخدام المياه في مشروع ريّ زراعي من 0.6 إلى 0.85.
سرير زراعة الدفيئة:يُستخدم نسيج أرضي بكثافة ١٠٠ غرام/متر مربع كطبقة عازلة لحوض الزراعة لمنع ضغط التربة وتعزيز تصريف المياه. بعد زراعة العصاريات في الأصص، ينخفض معدل تعفن الجذور بنسبة ٤٠٪.
حققت الجيوتكستايل تطبيقاتٍ مُستهدفة في مجالاتٍ مثل الطرق، والحفاظ على المياه، والهندسة البلدية، والتعدين، والزراعة، بفضل وظائفها المُركّبة في التعزيز والعزل والترشيح. بدءًا من التحكم في ترسبات قاع الطريق، وصولًا إلى حماية السدود ومنع التسرب، ومن تحسين كفاءة معالجة مياه الصرف الصحي إلى المساعدة في إعادة التأهيل البيئي للمناجم، أصبحت الجيوتكستايل مادةً أساسيةً لا غنى عنها في الإنشاءات الهندسية الحديثة، وذلك من خلال تكييف المواد والمواصفات التي تُلبي مُختلف المتطلبات الهندسية، وضمان السلامة الإنشائية، وإطالة عمر المشروع، وخفض تكاليف الصيانة، مع مراعاة الفوائد البيئية في الوقت نفسه.
