دليل الخبراء للجدران الاستنادية Geocell: أفضل ممارسات التصميم ونصائح البناء
لقد أحدثت أقسام حماية Geocell ثورة في الهندسة المدنية الحالية، حيث توفر حلاً فعالاً من حيث التكلفة ومتينًا وممتعًا بيئيًا لتثبيت التربة والتحكم في التآكل وتعزيز المنحدرات. سواء كنت مقاولًا أو مهندسًا أو متحمسًا للأعمال اليدوية، فإن إدراك معايير التخطيط واستراتيجيات البناء لهياكل الخلايا الجغرافية يمكن أن يزيد بشكل كبير من متانة مشروعك وأدائه. يغطي هذا الدليل الكامل كل شيء بدءًا من الأفكار البسيطة وحتى النصائح المتميزة، مع نقطة محورية مميزة حول حماية منحدرات الشبكة الجغرافية، والخلية الجغرافية لحماية المنحدرات، وحماية جذر شجرة الخلية الجغرافية. دعونا نتعمق.
1. فهم الجدران الاستنادية للجيوسيل وفوائدها

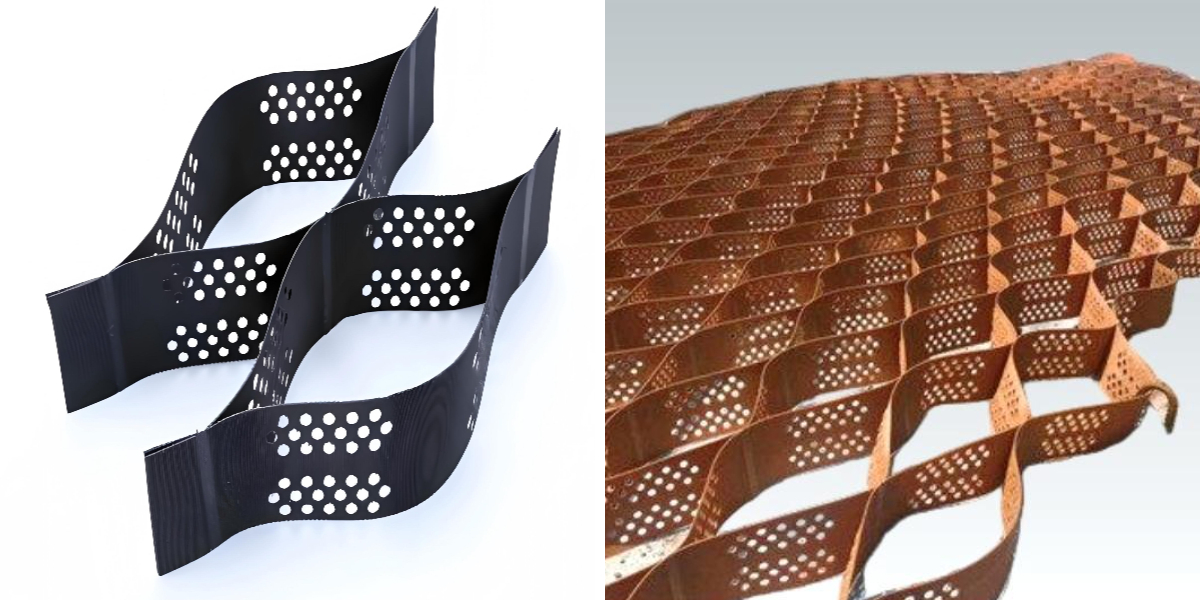

1.1 ما هي الخلايا الجغرافية؟
الخلايا الجغرافية عبارة عن إنشاءات ثلاثية الأبعاد تشبه قرص العسل مصنوعة من البولي إيثيلين عالي الكثافة (HDPE) أو مواد بوليمرية مماثلة. عند توسيعها، فإنها تشكل خلايا مترابطة يمكن حشوها بالتربة أو الحصى أو الرمل أو الخرسانة. تستخدم أقسام الحماية Geocell هياكل الحبس هذه لإنشاء جدران الجاذبية أو المنحدرات المعززة أو الواجهات النباتية. على عكس الجدران الخرسانية غير المرنة، تنثني أقسام الخلايا الجيولوجية تحت الضغط، وتوزع الكتل بالتساوي، وتسمح بالتصريف، مما يقلل من تراكم الضغط الهيدروستاتيكي.
إحدى الوظائف الرئيسية للخلايا الجغرافية هي حماية منحدرات الشبكة الجغرافية، حيث يمنع الحبس المتحرك تآكل الأرضية والانزلاقات الضحلة. بالإضافة إلى ذلك، يتم اعتماد الخلية الجغرافية للسلامة على المنحدرات على نطاق واسع في سدود الطرق ذات الرسوم، وقطع السكك الحديدية، وأغطية مدافن النفايات. حتى في المناظر الطبيعية في المدينة، أصبحت سلامة جذور الأشجار الجغرافية جزءًا لا يتجزأ من الحفاظ على الأخشاب الناضجة أثناء عملية البناء. كل واحدة منها تستفيد من التكنولوجيا الأساسية المتساوية: الحبس يعزز جزيئات التربة، ويزيد من قوة القص، ويقلل من الحركة الجانبية.
1.2 الفوائد الأساسية للجدران الاستنادية Geocell
كفاءة التكلفة:تعمل الخلايا الجغرافية على تقليل الحاجة إلى التعبئة المستوردة أو الأعمال الأساسية الثقيلة.
مقاومة التآكل:تعمل الخلايا على جذب التربة وتعزيز الغطاء النباتي، مما يوفر أفضل حماية لمنحدرات الشبكة الجغرافية في مواجهة الجريان السطحي.
المرونة:أنها تستوعب اتفاق تفاضلي يمنع التشقق.
الصداقة البيئية:المباني النفاذة توجه زيادة الجذور وإعادة تغذية المياه الجوفية.
رعتركيب معرف المنتج: يتم نقل الألواح خفيفة الوزن دون صعوبة ويتم إعدادها بسرعة.
من أجل استقرار المنحدر، تتفوق الخلية الجغرافية لسلامة المنحدرات على التمزق المعتاد في كثير من الحالات من خلال السماح بالغطاء النباتي وتقليل الضغط الحراري على البطانات. وفي الوقت نفسه، تسمح سلامة جذور شجرة الخلايا الجيولوجية بالبناء بالقرب من الأخشاب الحالية إلى جانب ضغط مناطق الجذر المثالية. هذه المزايا تجعل أقسام الحماية الجغرافية مناسبة للمناظر الطبيعية السكنية ومشاريع النقل واستصلاح التعدين.
2. نصائح التصميم والبناء للجدران الاستنادية Geocell
2.1 اعتبارات التصميم
الرسم التخطيطي المناسب هو العمود الفقري لجدار صيانة الخلية الجغرافية المربح. اتبع هذه الإرشادات:
تقييم الموقع:تقييم نوع التربة وزاوية الانحدار ومنسوب المياه والمخاطر الزلزالية. بالنسبة للمنحدرات الأكثر انحدارًا من 45 درجة، قد تكون هناك حاجة أيضًا إلى خلايا جغرافية معززة بشبكات جغرافية.
تحليل الأحمال:قم بحساب التكاليف الإضافية الناجمة عن الازدحام المروري، أو المباني، أو المعدات. على سبيل المثال، يجب أن تكون الأجهزة المستخدمة لضمان أمان المنحدرات على الطرق السريعة قادرة على تحمل الأحمال الديناميكية الناجمة عن حركة السيارات.
تخطيط الصرف الصحي:يجب إضافة فتحات لتصريف المياه أو استخدام حصى لملء الفراغات لمنع تراكم المياه داخل هذه الخلايا. فسوء تصريف المياه يهدد سلامة منحدرات الشبكة الجيولوجية عن طريق إشباع الطبقة الأساسية تحتها بالمياه.
أبعاد الخلية:تتراوح أعماق الأجزاء المتحركة القياسية بين 50 مم و400 مم. أما الأجزاء الأعلى فتتطلب استخدام عدة طبقات من الألواح الجيولوجية مع خيوط متقاطعة.
قوة الاتصال:استخدم دبابيس قوية جدًا، أو مشابك، أو تقنية اللحام بالموجات فوق الصوتية لربط الألواح المتجاورة بشكل محكم. فإن الوصلات الضعيفة تعرض سلامة جذور الأشجار الموجودة داخل هذه الألواح للخطر طوال دورات نمو الجذور.
من العوامل الأساسية في تصميم الحواجز النباتية هو استخدام التربة السطحية وخلطات البذور. أما في حالات حماية المنحدرات باستخدام الشبكات الجيولوجية، فيجب استخدام خلايا ذات أسطح متموجة لزيادة قوة الاحتكاك بين الأجزاء المختلفة. عند تصميم هذه الحواجز بالقرب من الأشجار، يجب أخذ زيادة نمو الجذور في المستقبل بعين الاعتبار؛ فاستخدام الخلايا الجيولوجية يوفر حماية فعالة لجذور الأشجار عندما تمتد هذه الخلايا لمسافة لا تقل عن مترين خارج خط تساقط الرطوبة من الشجرة.
2.2 أفضل الممارسات في مجال البناء
اتبع هذه الطريقة خطوة بخطوة لضمان القوة والأداء الممتازين:
الخطوة الأولى: التحضير المسبق للموقع
أزل الحطام والتربة السطحية وأي مواد غير مستقرة. قم بتسوية الأرضية حتى تصبح سطحًا مستويًا ومتجانسًا. بالنسبة للمنحدرات، قم بعمل شرفات أو فتحات خاصة لتثبيت أول صف من الخلايا الجيولوجية في الجزء السفلي من المنحدر.

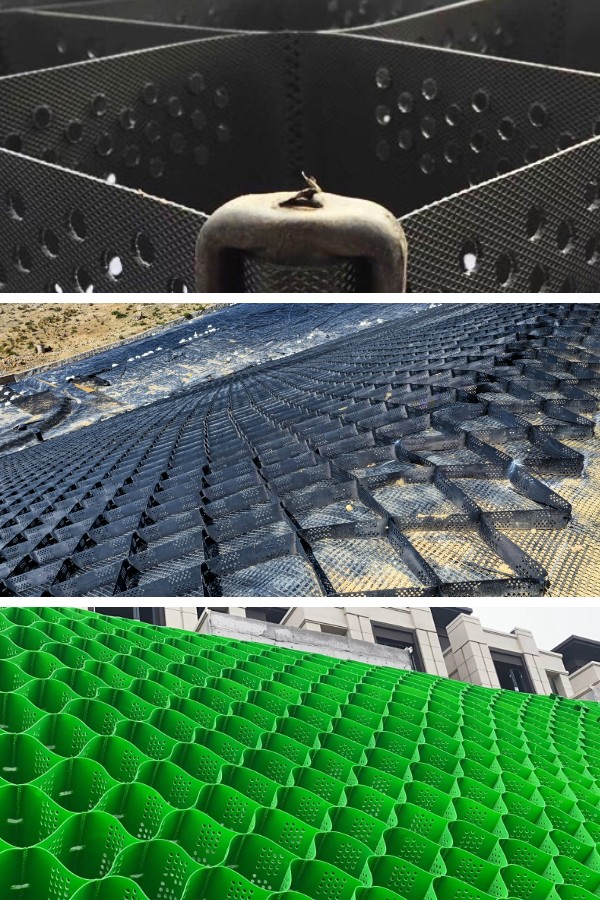

الخطوة الثانية: نشر الخلايا الجغرافية
قم بتوسيع ألواح الخلايا الجيولوجية المطوية يدويًا، أو استخدم إطارًا لتوسيعها. على المنحدرات، قم بتركيب الألواح من الأعلى إلى الأسفل، مع محاذاة الخلايا بشكل عمودي على مسار المنحدر. هذا الاتجاه يزيد من أمان الشبكة الجيولوجية على المنحدرات، حيث يمنع حركة التربة لأسفل المنحدر.
الخطوة الثالثة: التثبيت
أدخلوا أعمدة معدنية أو دبابيس فولاذية عبر نقاط التوصيل الهاتفية وحتى الطبقة الأساسية تحت الأرض. رتبوا هذه الأعمدة بفواصل تتراوح بين 1 و2 متر، وذلك حسب زاوية الميل. بالنسبة للجدران العالية، استخدموا أعمدة تثبيت خاصة موجودة في الجزء الخلفي من الجدار.
الخطوة الرابعة: الملء
قم بملء الخلايا بشكل متساوٍ باستخدام مواد حبيبية (مثل حصى بحجم 25 مم أو رمل ناعم). في حالة استخدام مواد غير نباتية للملء، استعمل أدوات لضغط هذه المواد. أما بالنسبة للخلايا الجيولوجية المستخدمة لضمان أمان المنحدرات على السدود، فيمكن استخدام مواد خفيفة الوزن مثل الطين لتقليل الأحمال غير الضرورية.
الخطوة الخامسة: المواجهة والغطاء النباتي
قم بالتثبيت عن طريق اختيار الخيارات المناسبة مثل الألواح الخرسانية، أو قطع الأشجار، أو أغطية لمنع التآكل. إذا كنت تنوي زراعة الأشجار، فاستخدم التربة السطحية المخلوطة بالبذور المحلية. تتطلب مبادرات حماية جذور الأشجار استخدام مواد غنية بالمواد العضوية، والحرص الشديد على عدم الإضرار بالجذور أثناء عملية التثبيت.
الخطوة السادسة: مراقبة الجودة
تحقق من محاذاة الهواتف، ومدى إحكام تثبيت الدعامات، ومنافذ التصريف. قم بإجراء فحوصات للمنحدرات ذات الزوايا المحددة. عند تنفيذ هياكل الأمان للمنحدرات باستخدام الشبكات الجيولوجية بشكل صحيح، فإن عمرها الافتراضي يتجاوز 25 عامًا مع الحاجة إلى صيانة قليلة جدًا.
أثناء عملية البناء، يجب الابتعاد فورًا عن تشغيل المعدات الثقيلة فوق الخلايا الجيولوجية حتى يتم ملؤها بالكامل. كما يجب عدم ملء هذه الخلايا بشكل زائد، حيث يجب أن يكون هناك فراغ بعمق 5 إلى 10 مم تحت سطح الخلايا لمنع تسرب المواد إلى الجوانب. بالنسبة للمشاريع التي تتم في الأجواء الشتوية، يجب استخدام مواد مقاومة للصقيع، لأن دورات التجمد والذوبان قد تؤثر سلبًا على أداء الخلايا الجيولوجية وتعرض أمان المنحدرات للخطر.
3. التطبيقات المتخصصة: حماية المنحدرات وجذور الأشجار
3.1 استخدام الشبكات الجيولوجية في حماية المنحدرات والخلايا الجيولوجية لنفس الغرض
المنحدرات معرضة بطبيعتها للتآكل والانهيارات الأرضية الطفيفة وتشققات الأرض. تتعامل هياكل الخلايا الجيولوجية مع هذه التحديات من خلال التحكم الميكانيكي والحجب الهيدروليكي. عند تركيبها على منحدرات بزاوية 45 درجة أو أقل، فإن هذه الهياكل تقلل من سرعة تدفق المياه على سطح الأرض عن طريق تقسيم مسارات تدفق المياه إلى خلايا صغيرة. كل خلية تعمل كسد صغير، حيث تحتجز الرواسب وتمنع تسرب المياه إلى باطن الأرض.
فيما يتعلق بحماية المنحدرات باستخدام الشبكات الجيولوجية، يحدد المهندسون في كثير من الأحيان استخدام خلايا جيولوجية ذات نسيج معين أو مثقوبة لتعزيز قوة الرابطة بين الجذور والتربة. يمكن للمنحدرات المغطاة بالنباتات باستخدام هذه الخلايا أن تحقق قيم عوامل أمان تزيد عن 1.5 حتى في حالات هطول الأمطار الغزيرة. تشمل الأغراض الشائعة لاستخدام هذه الخلايا ما يلي:
تقليل انحدارات الطرق السريعة وملءها
أعمدة الجسور
قنوات التصريف
حواف الخزانات
تُعد الخلايا الجيولوجية مفيدة للغاية في ضمان أمان المنحدرات، خاصة في المناطق الجافة حيث يمكن أن تؤدي الحواجز الواقية إلى ارتفاع درجة حرارة التربة ومنع نمو النباتات. من خلال الحفاظ على الرطوبة وحماية التربة من الرياح، تسمح هذه الخلايا بنمو الأعشاب أو الشجيرات القوية. بالإضافة إلى ذلك، فإن المنحدرات المدعومة بالخلايا الجيولوجية تحتاج إلى مساحة أرضية أقل مقارنة بالمنحدرات المستوية، مما يساعد في توفير أراضٍ قيمة. نصيحة مهمة: في المنحدرات الطويلة، يجب وضع حواجز أفقية كل 5 إلى 8 أمتار لتقليل التآكل أيضًا. يمكن تشكيل هذه الحواجز عن طريق ترتيب طبقتين من الخلايا الجيولوجية فوق بعضهما البعض أو إضافة عارضة خرسانية معززة.

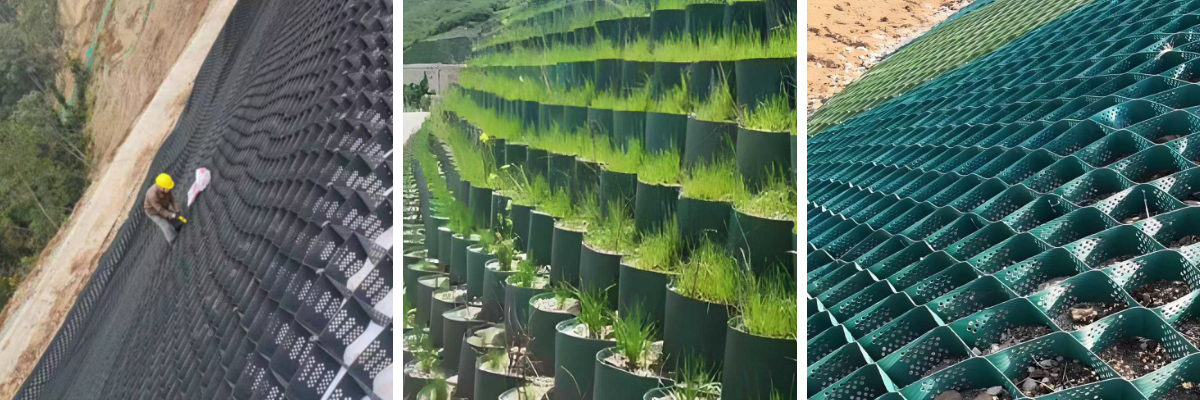

هناك طريقة أخرى متفوقة وهي "الجدار المدرج بالخلايا الأرضية" - وهو عبارة عن مصاطب منحدر شديد الانحدار بطبقات الخلايا الجغرافية المتناوبة ومقاعد الزراعة. يجمع هذا النهج بين سلامة المنحدرات الجغرافية والمناظر الطبيعية الجمالية. ضع في اعتبارك دائمًا أن الضغط المثالي للخلايا الداخلية المملوءة أمر بالغ الأهمية؛ يؤدي الحشو غير المثبت إلى التوافق وانخفاض مقاومة القص. استخدم الضاغطات المحمولة للخلايا الصغيرة وبكرات الركوب للخلية الأرضية واسعة النطاق لمشاريع السلامة على المنحدرات.
3.2 حماية جذر شجرة الخلية الجغرافية
يهدد البناء الحضري بانتظام الشجيرات الناضجة بسبب ضغط التربة وحفر الخنادق وتغييرات الدرجة. تحتاج الجذور إلى تربة فضفاضة وجيدة التهوية لامتصاص الماء والمواد المغذية. تقدم سلامة جذر شجرة Geocell إجابة تم اختبارها عن طريق تطوير طبقة حاملة معززة ولكن مسامية فوق مناطق الجذر المتكاملة.
وإليك كيفية عملها: يتم وضع الخلايا الجيولوجية على قمة الربع الجذري الحالي (مع الحد الأدنى من الحفر)، ومملوءة بركام خفيف الوزن أو تربة سطحية، ومغطاة بطبقة من الرصف أو العشب. يقوم الشكل المتحرك بتوزيع كتل العوامل (على سبيل المثال، من السيارات أو معدات التطوير) في جميع أنحاء منطقة أوسع، مما يوقف ضغط التربة العميق. وفي الوقت نفسه، يمر الماء والهواء بحرية عبر فجوات الهاتف، ويمكن أن تنمو الجذور عبر الخلايا المفتوحة القاع.
توصيات التنسيق الرئيسية لحماية جذر شجرة Geocell:
عمق الخلية:استخدم خلايا بعمق 100-150 ملم لحركة المشاة، أو 200 ملم للمركبات الخفيفة في بعض الأحيان. تعمل الخلايا الأعمق على الحد من إجهاد السطح بشكل أكثر فعالية.
تعبئة المواد:70% رمل خشن + 30% سماد طبيعي يعمل بشكل جيد لصحة الجذور. تجنب الطين أو التعبئة الكثيفة.
أنابيب التهوية:تركيب أنابيب عمودية مثقوبة من خلال الخلايا الجيولوجية لتحسين تجارة الأكسجين في المناطق ذات الاستخدام الكثيف.
أنواع الأشجار:قم بتكييف المسافات المتنقلة مع الأخشاب ذات الهياكل الجذرية العدوانية (مثل القيقب والصفصاف). فتحات متنقلة أوسع (250 مم) تستوعب جذور أكثر سمكًا.
تشمل الأغراض الواقعية مواقف السيارات فوق أشجار البلوط المغطاة، وإصلاحات الرصيف بالقرب من الأشجار التاريخية، والملاعب المبنية في حدائق الغابات. عند مزجها مع سلامة المنحدرات الجغرافية على التضاريس المجاورة، يمكن لصفحة الويب الإجمالية الحفاظ على الاتصال البيئي. علاوة على ذلك، تمنع الخلايا الجغرافية لمناطق جذور الأشجار الدائرية الآمنة على المنحدرات التآكل على جوانب المنحدرات، مما يؤدي إلى استقرار كل شجرة ومنحدر.
أحد الأخطاء المتكررة هو استخدام الخلايا الجيولوجية إلى جانب النسيج الأرضي الذي يمكن نفاذه للجذور أدناه. تمنع قطعة القماش غير المنسوجة التربة من الغسل ولكنها تسمح باختراق الجذور. أيضًا، لا تضع الخلايا الجغرافية أبدًا على الجذور المكشوفة مباشرة - أضف طبقة وسادة بسمك 50 مم من الرمل أو السماد أولاً. إذا تم تنفيذه بشكل صحيح، توافق سلامة جذور شجرة Geocell على التطوير باستثناء الإضرار بالأشجار، وتوفير الكثير من الرسوم البديلة والحفاظ على المناظر الطبيعية الناضجة.
خاتمة
تمثل أقسام الحفاظ على Geocell خيارًا ذكيًا ومستدامًا للهياكل الخرسانية أو الشجيرات العادية. من خلال فهم معايير الرسم البياني - بدءًا من تقييم الأحمال والصرف وحتى التعليمات عبر الإنترنت واستراتيجيات التعبئة على موقع الويب - يمكنك إنشاء أقسام تواجه التآكل والتسوية والطقس المفرط. يمتد تعدد استخدامات الخلايا الجغرافية إلى سلامة منحدرات الشبكة الجغرافية على سفوح التلال، والخلية الجغرافية لسلامة المنحدرات على الطرق السريعة، وسلامة جذور الأشجار في الخلايا الجغرافية في غابات المدينة. يعمل كل برنامج على تعزيز التربة مع تعزيز الغطاء النباتي والصرف الصحي.
تذكر الابتعاد عن المنتجات ذات العلامات التجارية، والنقطة المحورية في الأساسيات الهندسية، وتكييف خطوات البناء مع التربة القريبة منك والظروف المناخية المحلية. عندما تكون في شك، اطلب المشورة من مهندس جيوتقني لنمذجة توازن المنحدر أو رسم خرائط جذور الأشجار. من خلال الرسم التخطيطي والتركيب المناسبين، سيوفر جدار حماية الخلايا الجغرافية الخاص بك سنوات عديدة من المزود الذي يمكن الاعتماد عليه - الدفاع عن المنحدرات، ومساعدة الأشجار، وتحسين البيئة. ابدأ التخطيط لمشروعك اللاحق باستخدام هذه النصائح، واستفد من الإمكانيات الكاملة لتقنية الخلايا الجغرافية.
